★ Nota: En nivel alto, los pines están en 3,3 V.
| Parámetro | Condición de prueba | Mín. | Típico | Máx. | Unidad |
| Rango de voltaje de funcionamiento | -- | 3.3 | 8 | 9 | V |
| Rango de temperatura de funcionamiento | -- | -30 | 20 | 70 | °C |
| Consumo de energía | |||||
| Corriente del sueño | -- | -- | ≤3 | uA | |
| Corriente RX | -- | -- | 60 | mamá | |
| Corriente TX (alta potencia de salida) | @8v, 424,75 MHz | 1400 | 1500 | mamá | |
| Corriente TX (baja potencia de salida) | 850 | 900 | mamá | ||
| Corriente TX (alta potencia de salida) | @4 V, 424,75 MHz | 1100 | 1150 | mamá | |
| Corriente TX (baja potencia de salida) | 650 | 700 | mamá | ||
| Parámetro de frecuencia TX | |||||
| Rango de frecuencia de operación | UHF | 400 | 450 | 480 | megahercio |
| VHF | 134 | 150 | 174 | megahercio | |
| Corriente TX (alta potencia de salida) | @VCC=4.0V | 30 | 31 | 32 | dBm |
| Corriente TX (baja potencia de salida) | 26 | 27 | 28 | dBm | |
| Corriente TX (alta potencia de salida) | @VCC=8.0V | 35 | 36 | 36.5 | dBm |
| Corriente TX (baja potencia de salida) | 30.5 | 31.5 | 32 | dBm | |
| Frecuencia de modulación | Desviación de frecuencia de @1,5 KHz/2,5 KHz | 10 | mV | ||
| Distorsión de modulación de audio | Desviación de frecuencia a 1,5 KHz/2,5 KHz | -- | 2 | 5 | % |
| Relación señal-ruido | Desviación de frecuencia de @1,5 KHz/2,5 KHz | 38 | 40 | 45 | dBm |
| Relación de canal adyacente | @12.5K de compensación | -- | -60 | dBc | |
| Frecuencia de modulación CTCSS | 0.35 | 0.5 | 0,75 | kHz | |
| Parámetro de frecuencia RX | |||||
| Sensibilidad RX | Relación señal/ruido (SNR) de audio de salida de 13 dB | -- | -124 | -- | dBm |
| Relación señal/ruido RX | Desviación de frecuencia de @1,5 KHz | 45 | 50 | -- | dB |
| Potencia de salida de audio | -- | -- | 2 | -- | Yo |
| Impedancia de salida de audio | -- | -- | 8 | -- | Ohm |
| Tipo | walkie-talkie analógico |
| Potencia de salida | 1W, 4W |
Banda VHF 134~174 MHz
(2 bandas de frecuencia son opcionales)


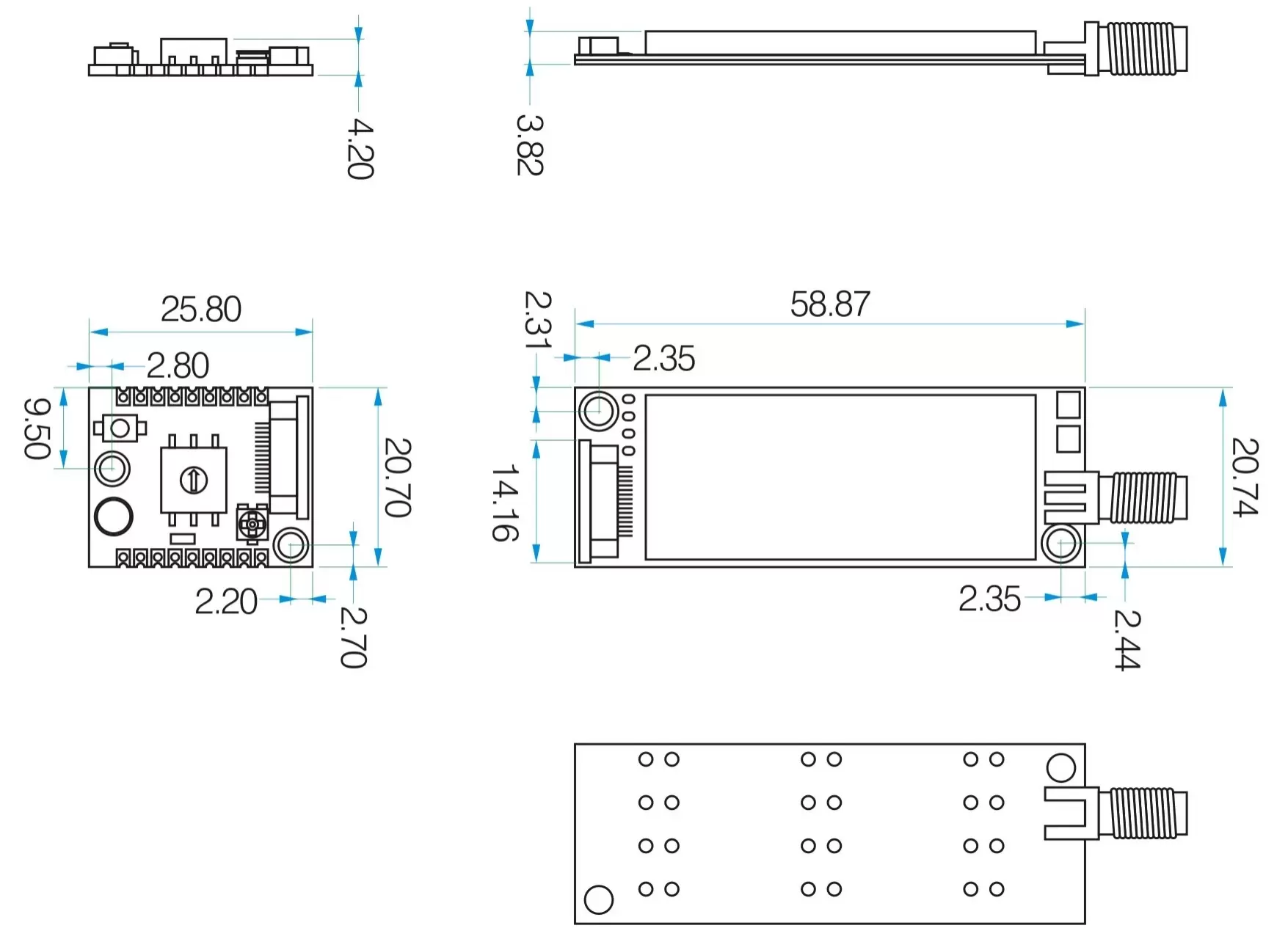

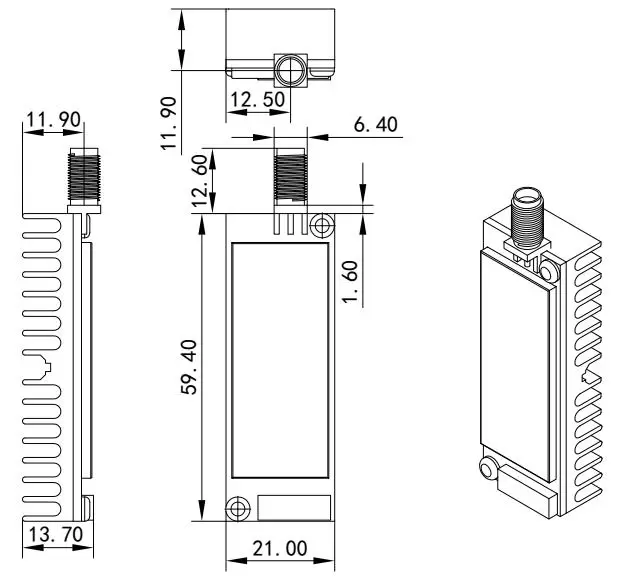

| N.º de pin | Nombre del pin | Descripción |
| 1 | MIC+ | Conectar el positivo del micrófono externo |
| 2 | Tierra | Conecte el negativo del micrófono externo o la tierra de alimentación. |
| 3 | VOZ/VOLUMEN | Conexión eterna de altavoz de 8 ohmios y 2 W y ajuste de volumen de equipos electrónicos |
| 4 | SPK | Pin de salida de audio, conexión externa de altavoz de 8oHm y 2W |
| 5 | Alto/bajo | Pin de potencia alta y baja de RF, conectar “0” es potencia baja, apagado es potencia alta |
| 6 | VOL | Pin de ajuste de volumen de audio, conexión externa de equipo electrónico ajustable a 200 K |
| 7 | Tierra | Conexión externa de alimentación negativa |
| 8 | RXD | Puerto serie de recepción de datos |
| 9 | TXD | Puerto serie de envío de datos |
| 10 | VOXEN | Pin de habilitación de volumen, “0” significa que la función de control de volumen está abierta, “1” significa que está cerrada, el valor predeterminado es “1” |
| 11 | PTT | Pin de control de envío/recepción, “0” es enviar; “1” es recibir, el valor predeterminado es recibir |
| 12 | 8 | Frecuencia 16 canales, código 8421, n.° 8 bits, el valor predeterminado es salida “1” |
| 13 | 4 | Frecuencia 16 canales, código 8421, n.° 4 bits, el valor predeterminado es salida “1” |
| 14 | 2 | Frecuencia 16 canales, código 8421, n.° 2 bits, el valor predeterminado es salida “1” |
| 15 | 1 | Frecuencia 16 canales, código 8421, bit n.° 1, el valor predeterminado es salida “1” |
| 16 | PD | Módulo habilitado para suspensión, “0” es modo de suspensión; “1” funcionamiento normal, el valor predeterminado es modo de funcionamiento normal |
| 17 | VCC | Conectar la energía positiva |
| 18 | Tierra | Conectar la energía negativa |
| 19, 21 | Tierra | Conectar la tierra de la antena |
| 20 | HORMIGA | Salida de señal RF, conexión externa de antena de 50 ohmios |
