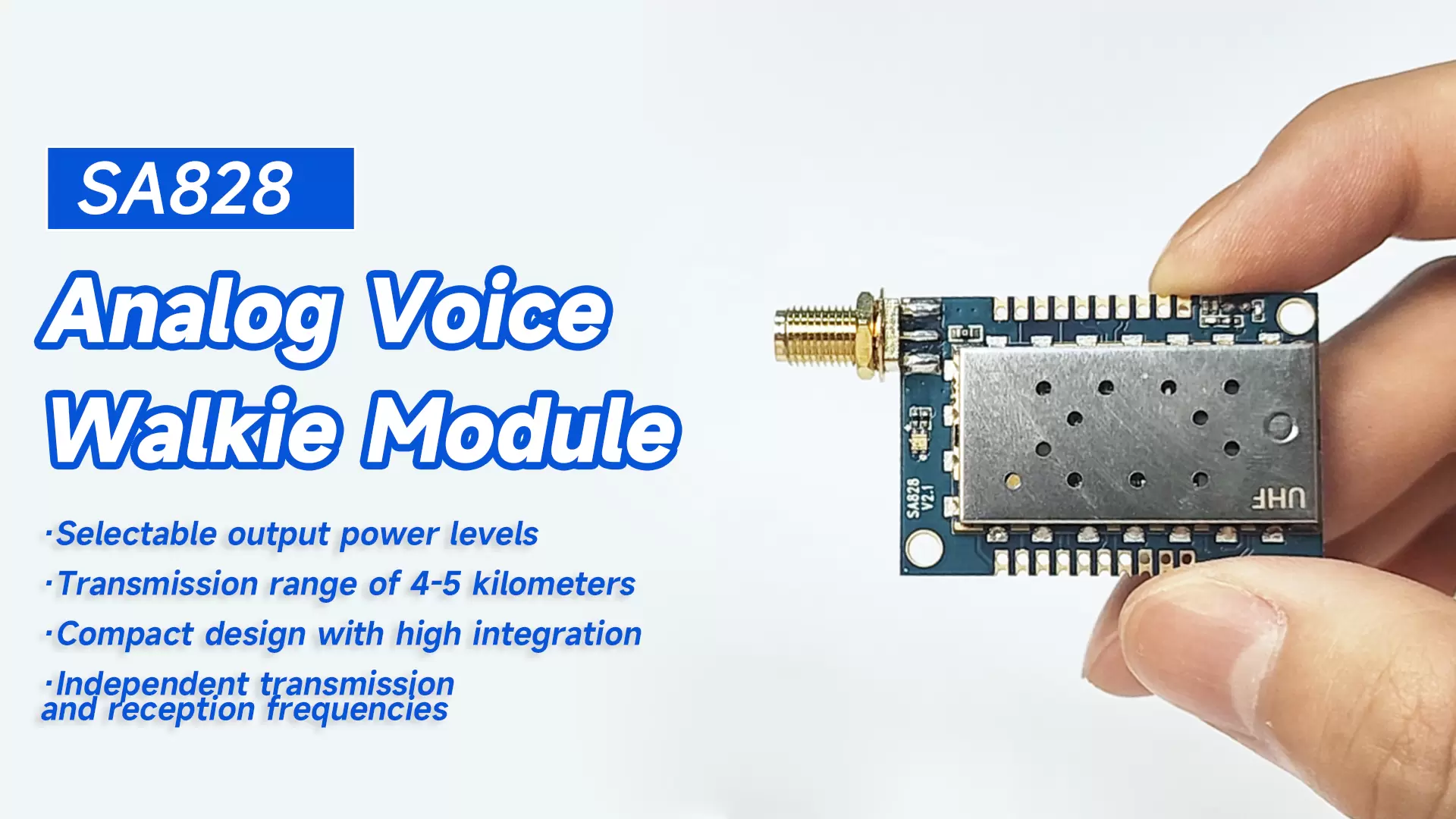

SA828: Módulo Walkie Talkie en miniatura con todas las funciones de 1,5 W
SA828 es un módulo walkie talkie completo y rentable con una potencia de salida de 1,5 W, viene con un microcontrolador integrado de alto rendimiento, un transceptor IC de RF de banda estrecha y un amplificador de potencia RF, todos los parámetros (CTCSS, CDCSS, SQ, canales predefinidos etc.) se puede modificar fácilmente mediante software de PC. Los usuarios solo necesitan agregar una fuente de alimentación externa, un altavoz y un cono de audio, luego se convierte en un walkie talkie en miniatura con 16 canales ajustables. La interfaz simplificada y el tamaño ultrapequeño hacen que este módulo se utilice ampliamente en diversas aplicaciones y esté convenientemente integrado en varios dispositivos portátiles.
| Parámetro | Condición de prueba | mín. | Tipo. | máx. | Unidad |
| Fuente de alimentación | 3.3 | 4.2 | 5.5 | V | |
| Rango de temperatura de trabajo | -30 | 25 | 70 | ℃ | |
| Consumo actual | |||||
| Dormir actual | ≤3 | ua | |||
| corriente RX | 60 | mamá | |||
| Corriente TX (alta potencia) | 800 | 900 | mamá | ||
| Corriente TX (baja potencia) | 350 | 450 | mamá | ||
| Transmisión de parámetros de RF | |||||
| Rango de frecuencia | frecuencia ultraelevada | 400 | 450 | 480 | megahercio |
| VHF | 134 | 150 | 174 | megahercio | |
| Fuera de potencia (alta potencia) | @VCC=4,0V | 30 | 31,5 | 32,5 | dBm |
| Sin energía (baja potencia) | 25 | 26,5 | 28 | dBm | |
| sensibilidad de modulación | @1,5 KHz/2,5 KHz Desviación de frecuencia | 10 | mV | ||
| Distorsión de audio | @1,5 KHz/2,5 KHz Desviación de frecuencia | 2 | 5 | % | |
| Relación señal-ruido | @1,5 KHz/2,5 KHz Desviación de frecuencia | 38 | 40 | 45 | dB |
| Potencia de canal adyacente | @ compensación de 12,5K | -60 | dBc | ||
| Desviación de frecuencia modulada CTCSS | 0,35 | 0,5 | 0,75 | kilociclos | |
| Parámetro de frecuencia RX | |||||
| Sensibilidad RX | -124 | dBm | |||
| RX SNR | @1.5KHz Desviación de frecuencia | 45 | 50 | dB | |
| Potencia de salida de audio | 2 | W. | |||
| Impedancia de salida de audio | 8 | Ohm | |||
| Tipo | walkie-talkie analógico |
| Potencia de salida | 1,5W |
Características del módulo walkie talkie SA828
- Frecuencia UHF: 400 ~ 480 MHz
- Frecuencia VHF: 134 ~ 174 MHz
- Frecuencia de 350 bandas: 320-400MHz (3 bandas de frecuencia son opcionales)
- La frecuencia de Tx y Rx se puede configurar sola
- Ancho de banda: 12,5/25 KHz
- Potencia de salida de hasta 1,5W
- Distancia hasta 4-5Km en área abierta
- Alta sensibilidad: -124 dBm
- Alta integración, tamaño pequeño
- Potenciómetro externo para ajustar el volumen.
- 38 CTCSS (se puede configurar mediante software de PC y puerto serie)
- 166 CDCSS (se puede configurar mediante software de PC y puerto serie)
- silenciador de 8 niveles
- La potencia alta/baja es opcional (500 mW/1,5 W)
- Amplia gama de voltaje de trabajo: 3,3-5,5 V
- Cristal KDS TCXO de 1 ppm, rendimiento estable
Aplicación del módulo walkie talkie SA828
- pequeño walkie talkie
- Sistema de intercomunicación invisible
- sistema de audiovigilancia
- Productos para deportes al aire libre
- construir un sistema de seguridad comunitario

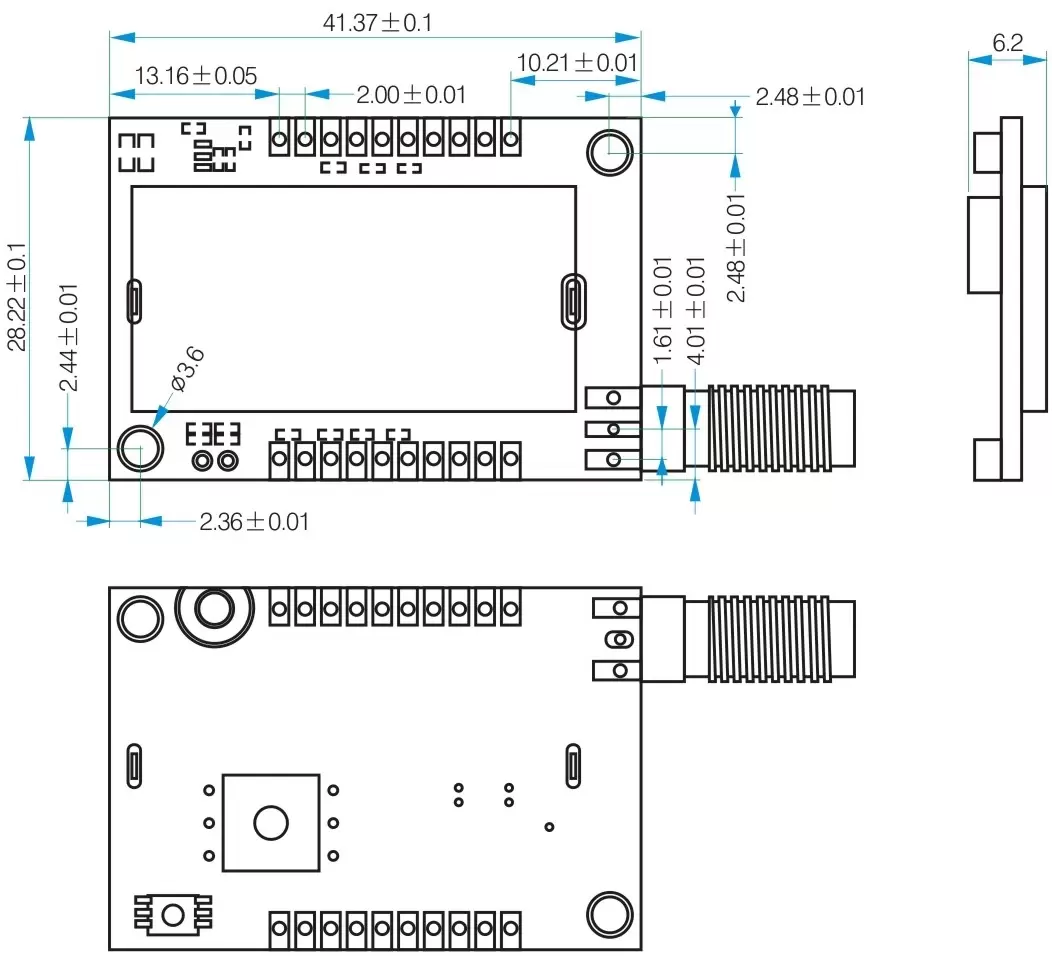

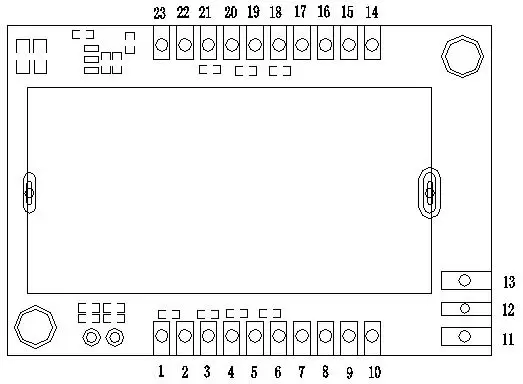

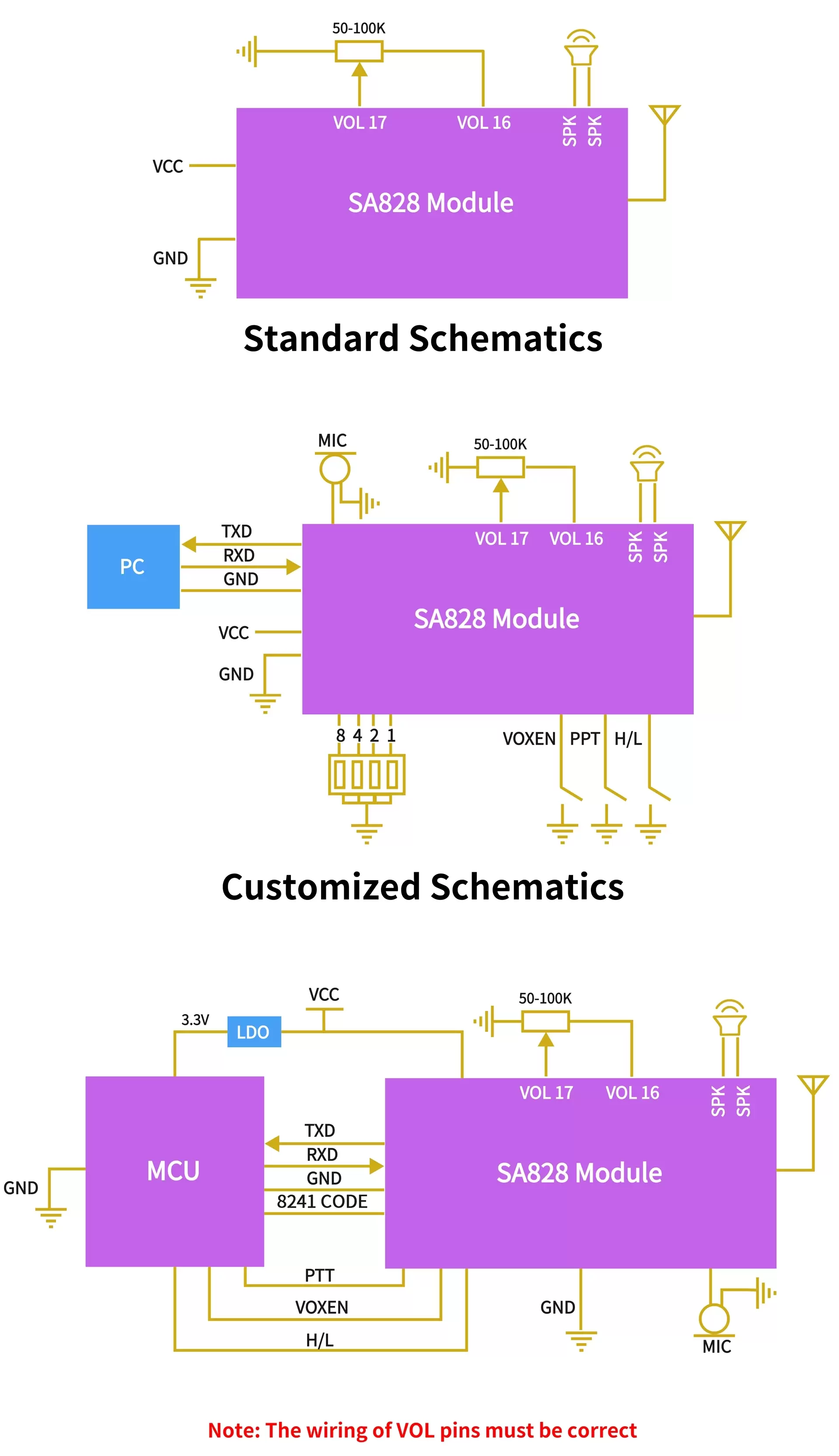

| Pin NO. | Nombre del pin | Descripción |
| 1 | MICRÓFONO+ | Micrófono externo positivo |
| 2 | micrófono- | Cátodo de micrófono externo |
| 3 | VOXEN | Habilitar VOX, 0: habilitar VOX; dejar abierto o 1 para desactivar VOX |
| 4 | 1 | Codificación para 16 canales, 4 bits organizó los 16 canales. Por ejemplo, si el bit es: 0110, es el canal 6. Si es 1001, es el canal 9. El Pin marcado con 8 significa el bit máximo. El Pin marcado con 1 significa el bit más bajo. |
| 5 | 2 | |
| 6 | 8 | |
| 7 | 4 | |
| 8 | ALTO/L | Control de potencia de salida alta/baja; Déjelo abierto para potencia de salida alta, nivel bajo a potencia de salida baja. |
| 9 | HABLADO | Recibir señal indicatie Pin, generalmente nivel bajo, se vuelve alto después de recibir la señal |
| 10,11,13,21 | Tierra | Plataforma de tierra expuesta |
| 12 | HORMIGA | Salida para señal RF, antena de conexión externa con 50 ohmios. |
| 14,15 | SPK | Salida para audio, altavoz de conexión externa con 8 ohmios /2W |
| 16,17 | VOL | Control de volumen de audio, resistencia giratoria de 100 K ohmios de conexión externa |
| 18 | RXD | RXD del módulo para UART, conéctelo a TXD fuera del módulo |
| 19 | TXD | TXD del módulo para UART, conéctelo a RXD fuera del módulo |
| 20 | PTT | PTT del módulo walkie-talkie, déjelo abierto o "1" es Rx, "0" es TX, modo de recepción predeterminado |
| 22 | VCC | Conexión externa Suministro positivo 3,3 ~ 5 V. |
| 23 | CS | "0" es para modo de suspensión, "1" para funcionamiento normal, funcionamiento normal predeterminado |
