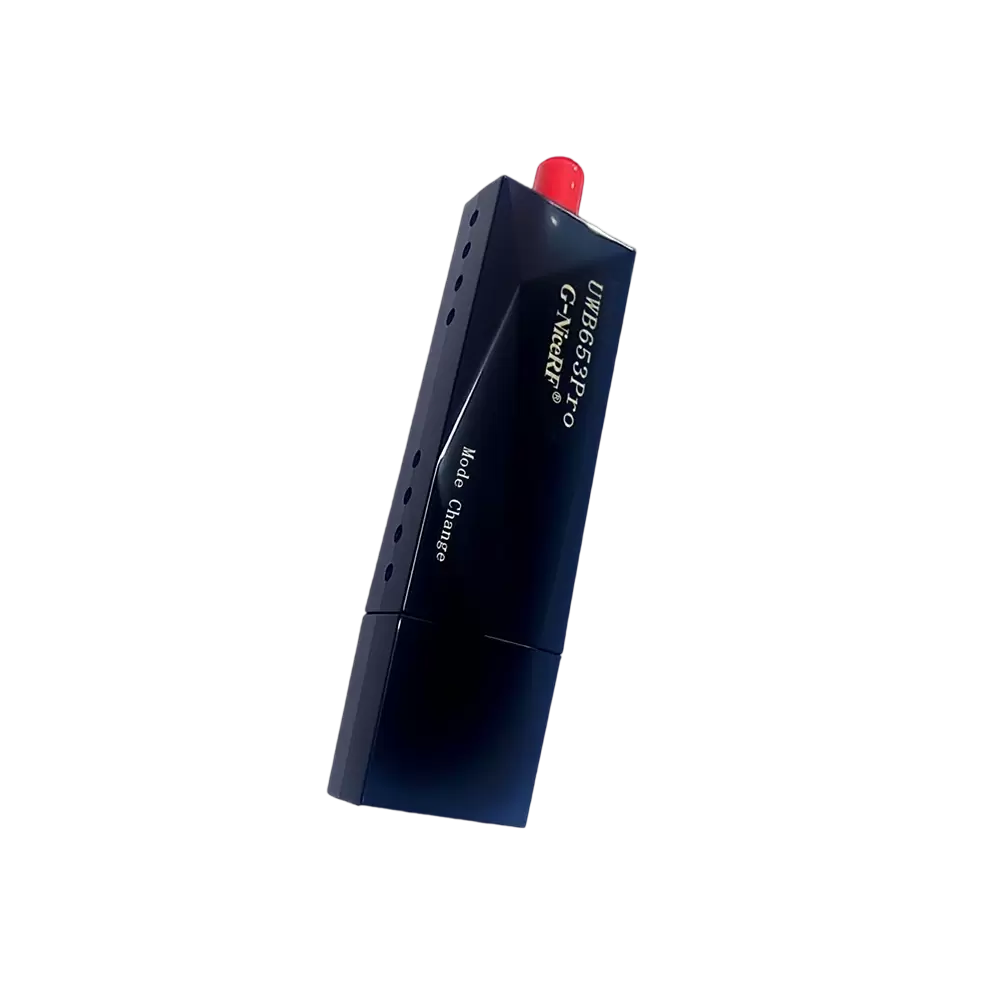

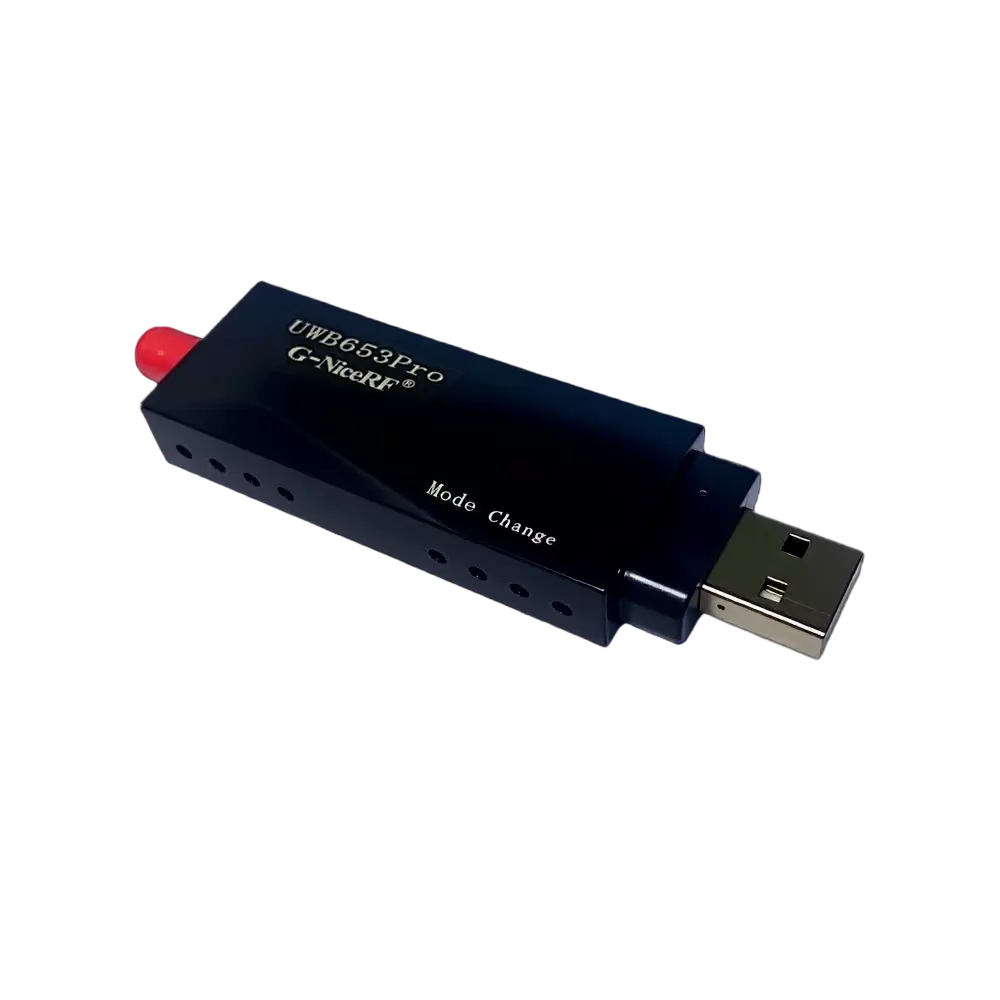

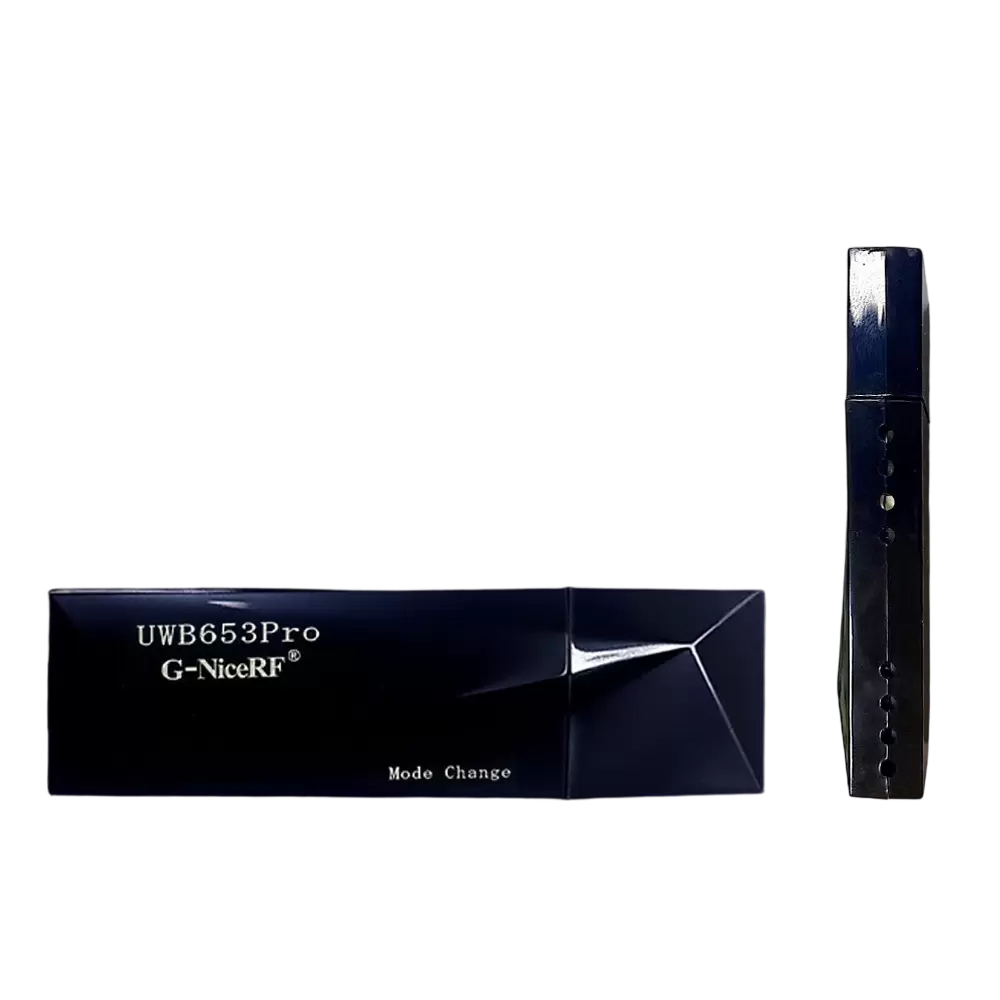

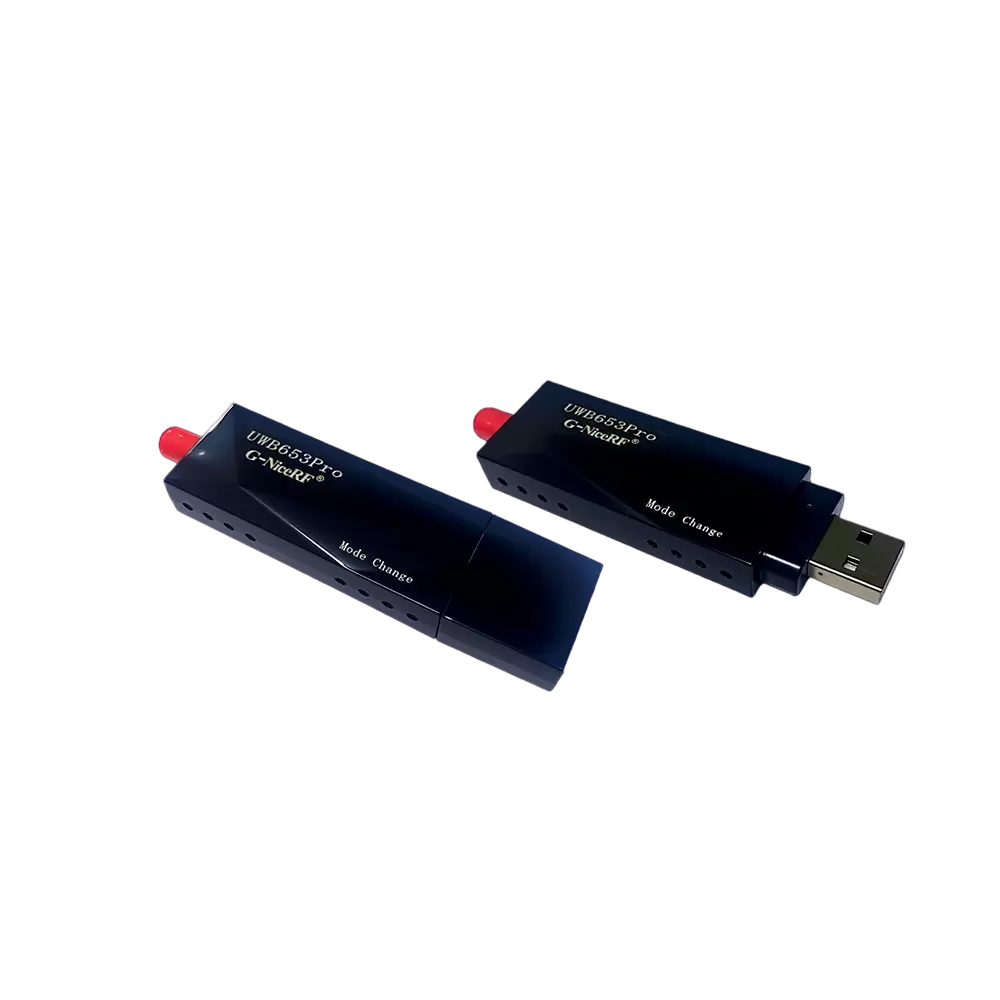

UWB653Pro: Módulo de posicionamiento, medición de distancia y transmisión de datos de alta precisión USB UWB de 0,5 W con corriente de reposo de μA
El módulo UWB653Pro, lanzado por NiceRF, es un módulo de comunicación inalámbrica basado en tecnología de banda ultra ancha (UWB) que cumple con el estándar IEEE 802.15.4-2020. Está diseñado con el chip UWB Qorvo DW3000 e integra un amplificador de potencia de RF de alto rendimiento, un microcontrolador (MCU), interfaces de E/S de propósito general y componentes de protección ESD. El módulo UWB653Pro combina funciones de comunicación de datos, medición de distancia y posicionamiento en aplicaciones UWB, lo que permite la comunicación remota, la medición y posicionamiento precisos de distancias y el control de hardware mediante una interfaz serie.
Este producto es totalmente compatible con los módulos UWB653Pro y UWB650 de NiceRF, lo que permite a los usuarios combinarlos y usarlos libremente según sea necesario.
DESCARGAR
-
SIN DATOS
Parámetro | Condición | Mín. | Típico. | Máx. | Unidad |
Voltaje de suministro | 5.0 | 5.5 | V | ||
Rango de temperatura de funcionamiento | -20 | 25 | 60 | °C | |
Rango de frecuencia | CH5 | 6489.6 | megahercio | ||
Velocidad de datos de RF | 850K | 6,8 millones | puntos básicos | ||
Consumo actual | |||||
Corriente de sueño | <100 | uA | |||
Corriente de transmisión 1 | Continúa el modo de cuadro | <350 | mamá | ||
Recibir corriente | 107 | mamá | |||
Escuchar recibir corriente | Modo SNIFF de bajo consumo | 72 | mamá | ||
Corriente de espera | Recepción apagada y sin transmisión de datos | 32 | mamá | ||
Parámetro de RF | |||||
Potencia de transmisión | @VCC=5.0V | -5 | 27 | dBm | |
Ancho de banda de transmisión (BW) | 499.2 | megahercio | |||
Parámetros de recepción | |||||
Sensibilidad Rx | @850 Kbps | -100 | dBm | ||
@6,8 Mbps | -94 | dBm | |||
Características
Cumple con el estándar IEEE 802.15.4-2020 UWB y protocolo de comunicación
Admite canal UWB 5 (6489,6 MHz)
Admite velocidad RF de 6,8 Mbps y 850 Kbps
Ajuste de potencia de transmisión de múltiples niveles, con una potencia de transmisión máxima de 0,5 W
Admite longitudes de trama de datos de 0 a 1023 bytes
Redes en malla
Comunicación de datos a distancias ultralargas de 1 km
Admite métodos de medición de distancia bidireccionales SS-TWR y DS-TWR, así como soluciones de posicionamiento.
Precisión de medición inferior a ±10 cm
Admite posicionamiento de múltiples etiquetas con cálculo de ubicación preciso
Protección electrostática (ESD)
Aplicaciones
Posicionamiento del personal en la producción industrial a gran escala
Diversos escenarios de posicionamiento en interiores
Posicionamiento de minas de carbón subterráneas
Posicionamiento del personal hospitalario
Al encender o reiniciar el módulo UWB653Pro, los LED rojo y azul en la posición T/R se iluminarán brevemente durante aproximadamente 0,5 segundos, lo que indica que el módulo se ha inicializado. Al iniciarse, el módulo pasa al modo de funcionamiento normal, donde puede procesar comandos desde el puerto USB, así como realizar funciones de medición de distancia/posicionamiento y transmisión de datos.
El modo de transmisión de datos puros se alterna mediante el botón de cambio de modo externo:
Mantenga pulsado el botón de cambio de modo durante aproximadamente 100 ms para cambiar el modo de funcionamiento (entrar o salir del modo de transmisión de datos puros). Durante el cambio, los LED parpadearán para indicar el estado:
Ingresar al modo de transmisión de datos puros: los LED T/R rojo y azul parpadearán simultáneamente 3 veces.
Para salir del modo de transmisión de datos puros: los LED T/R rojo y azul parpadearán simultáneamente 3 veces.
