LoRaP30Pro: Módem RF de transmisión digital con puerto serie de 30 W y 433 MHz
- LoRaP30Pro es un módem de RF diseñado para una potencia de salida de 30 W y disponible en niveles TTL/RS232/RS485. Se utiliza ampliamente en el control remoto de transmisiones inalámbricas.
- Las ventajas de esta estación de radio digital son amplio voltaje de 9-30 V, distancia ultra larga, antenas duales y apariencia de alta gama.
- Incorpora un circuito de reinicio automático anti-caídas para resistir fuertes interferencias externas. También incluye un circuito de protección contra sobrecorriente y sobretensión.
- LoRaP30Pro utiliza estrictamente un proceso sin plomo para su producción y pruebas, y cumple con los estándares RoHS y Reach.
| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 12 | 24 | 30 | V | |
| Temperatura de funcionamiento | -40 | 25 | +85 | °C | |
| Consumo actual | |||||
| Corriente Rx | < 23 | mamá | @24 V | ||
| Corriente de transmisión | < 4 | A | a 45 dBm, 24 V | ||
| Parámetros de RF | |||||
| Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433 MHz |
| Velocidad de datos | 91 | 656 | 17353 | puntos básicos | @LoRa |
| Potencia de salida | 30 | / | + 45 | dBm | |
| Sensibilidad | -139 | dBm | @91bps | ||
| Interfaz | TTL, RS232, RS485 |
| Red | MALLA |
| Frecuencia | 433 MHz |
| Modulación | LoRa |
| Potencia de salida | 30 W |
Características del módem RF LoRaP30Pro
- Cifrado de datos AES128
- Sin zona ciega ni limitación de distancia
- Características de LBT (Escuchar antes de hablar)
- Parámetros de puerto serie diversificados
- Rango de voltaje de funcionamiento: 12 ~ 30 V
- Nivel de salto en modo MESH
- Cifrado CRC opcional
- Hasta 40 canales de comunicación en la misma banda de frecuencia
- Modo de modulación LoRa, modo de red autoorganizada MESH
- Circuito de protección de reinicio de hardware incorporado
- Nivel TTL/RS232/RS485
- Sensibilidad hasta -139 dBm
- Potencia máxima de salida > 30 W (+45 dBm)
- Temperatura de trabajo: -40 ~ +85 °C
Aplicaciones del módem RF LoRaP30Pro
- Mando a distancia
- Lectura remota de medidores
- Recopilación de datos industriales
- Telemetría de domótica
- Comunicación inalámbrica de datos
- Sistema de control de acceso

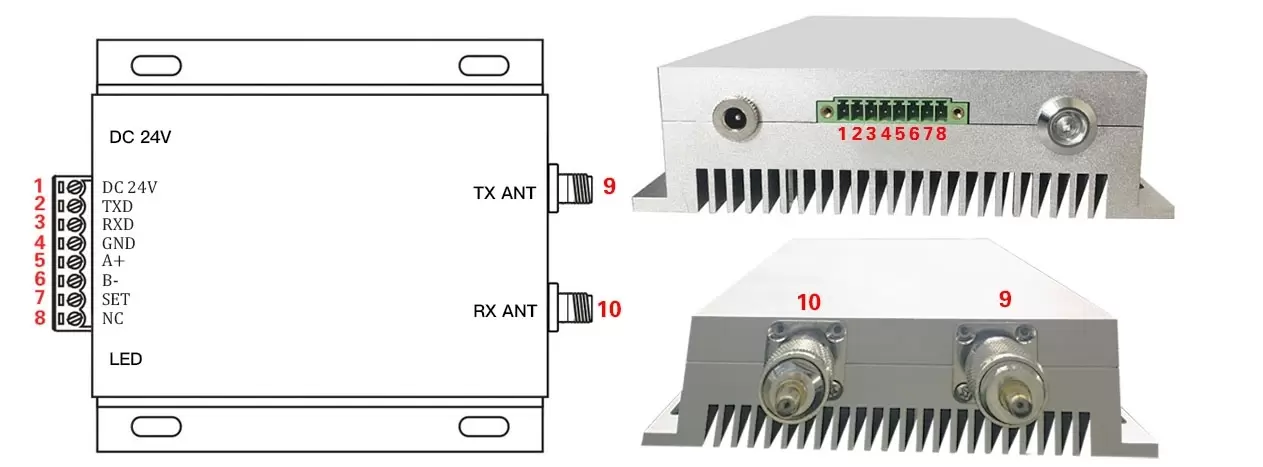

| N.º de pin | Definición | Descripción |
| 1 | VCC | Conectado a la fuente de alimentación positiva (típicamente 24 V) |
| 2 | TXD | Pin de recepción de datos en serie del producto (la interfaz es de nivel TTL/RS232) |
| 3 | RXD | Pin de recepción de datos en serie del producto (la interfaz es de nivel TTL/RS232) |
| 4 | Tierra | Conectado a tierra |
| 5 | A+ | Interfaz 485 A+ del dispositivo conectado (la interfaz del módulo es de nivel 485) |
| 6 | B- | Interfaz 485 B- del dispositivo conectado (la interfaz del módulo es de nivel 485) |
| 7 | COLOCAR | Habilitar parámetros de configuración (establecer en bajo para habilitar la configuración de parámetros, salida de nivel alto predeterminada) |
| 8 | CS | Habilitación del módulo (sueño bajo, salida alta predeterminada) |
| 9 | TX ANT | Interfaz de antena transmisora |
| 10 | RX ANT | Interfaz de antena receptora |
