LoRa611II: Amplio voltaje y alta velocidad: Módulo UART industrial LoRa de 160 mW con protección ESD
- LoRa611II es un módulo LoRa Uart lanzado por NiceRF. Sus principales características son su ancho de banda y alta tasa de transferencia. El módulo adopta el esquema de chip LLCC68 y está diseñado según el estándar oficial de Semtech. Incorpora un circuito de reinicio automático anti-caídas para resistir fuertes interferencias externas.
- El módulo LoRa611II está diseñado para una potencia de salida de 160 mW y un diseño de tamaño pequeño integrado, que se utiliza ampliamente en las industrias de control de transmisión remota inalámbrica.
- El módulo LoRa611II admite el método de cifrado de datos AES128, la función LBT (escuchar antes de hablar) es opcional, el cifrado CRC es opcional y el nodo/enrutamiento/nodo+enrutamiento es opcional en el modo MESH (nivel de salto en el modo MESH).
- Los módulos LoRa611II se producen y prueban estrictamente mediante un proceso sin plomo, que cumple con los estándares RoHS y REACH.
| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 3.3 | 5.0 | 5.5 | V | |
| Temperatura de funcionamiento | -40 | 25 | +85 | °C | |
| Consumo actual | |||||
| Corriente Rx | < 9 | mamá | Nivel TTL/RS232 | ||
| <13 | mamá | Nivel RS485 | |||
| Corriente de transmisión | < 110 | mamá | |||
| Corriente de sueño | < 220 | uA | Nivel TTL/RS232 | ||
| Parámetros de RF | |||||
| Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433 MHz |
| 470.92 | 490.92 | 509.92 | megahercio | @490 MHz | |
| 849.92 | 868.92 | 888.92 | megahercio | @868 MHz | |
| 895.92 | 914.92 | 934.92 | megahercio | @915 MHz | |
| Velocidad de datos | 1312 | 62500 | puntos básicos | @LoRa | |
| Potencia de salida | 1 | +22 | dBm | Nivel de software 7 ajustable | |
| Sensibilidad | -129 | dBm | @1,3 kbps | ||
Observación: Si necesita un menor consumo de energía durante el sueño, comuníquese con nosotros para enviarle la versión “corriente de sueño = 5 uA” o “corriente de sueño = 15 uA”.
| Interfaz | TTL, RS232, RS485 |
| Red | MALLA |
| Frecuencia | 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Modulación | LoRa |
| Potencia de salida | 160 mW |
Características del módulo LLCC68 LoRa LoRa611II
- Método de cifrado de datos AES128
- Sin zona ciega sin limitación de distancia
- Módulo único con distancia de transmisión abierta de 5 km a baja velocidad
- Banda de frecuencia: 433/470/868/915 MHz para opción
- Hasta 40 canales de comunicación en la misma banda de frecuencia
- Parámetros de puerto serie diversificados
- Rango de voltaje de funcionamiento: 3,3 ~ 5,5 V
- Función LBT (Escuchar antes de hablar) opcional
- Nodo/ruta/nodo+ruta opcional en modo MESH (Nivel de salto en modo MESH)
- Circuito de protección de reinicio de hardware incorporado
- Modulación LoRa
Interfaz TTL/RS232/RS485
- Sensibilidad de hasta -129 dBm a 1,3 Kbps
- Potencia máxima de salida: 160 mW (+22 dBm)
- CRC opcional
- Rango de temperatura de funcionamiento: -40 ~ +85 °C
Aplicaciones del módulo LLCC68 LoRa LoRa611II
- Mando a distancia
- Lectura remota de medidores
- Recopilación de datos industriales
- Telemetría de domótica
- Comunicación inalámbrica de datos
- Sistema de control de acceso

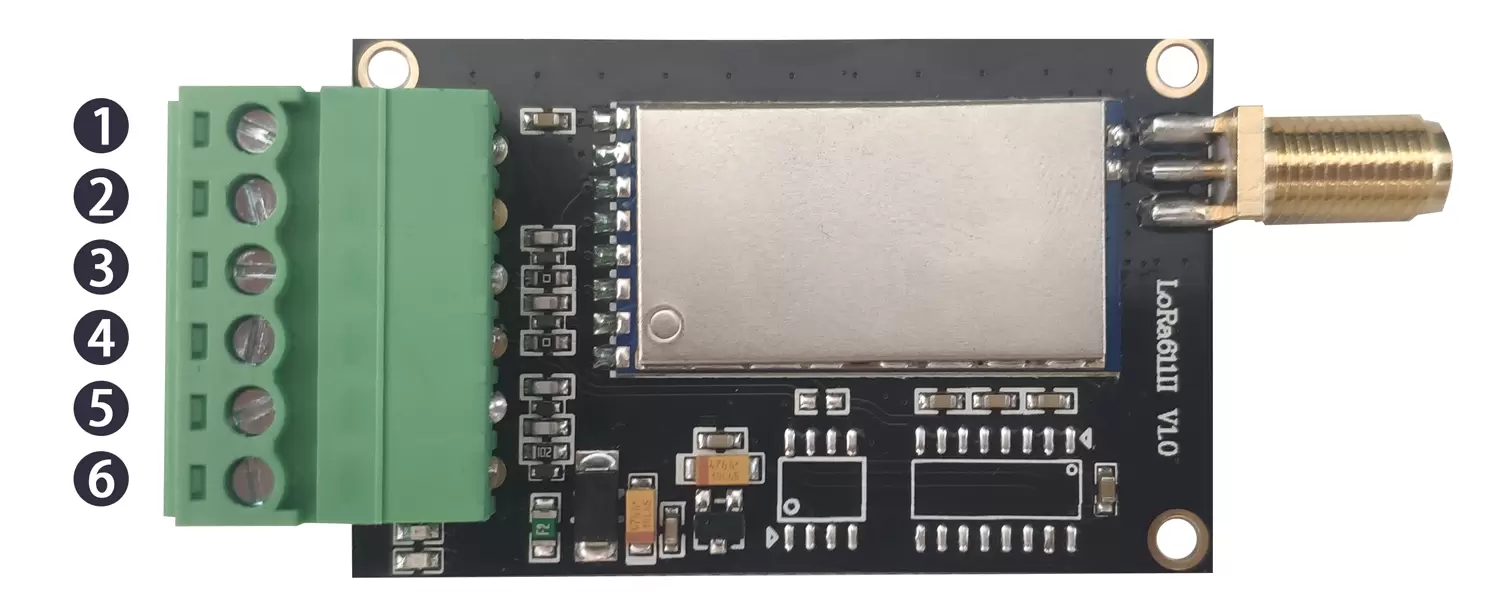

| NO. | ALFILER | Descripción |
| 1 | VCC | Conectar al polo positivo de la fuente de alimentación (externa 3,3-5,5 V) |
| 2 | Tierra | Conectar a tierra |
| 3 | TXD/A+ | Transmisión de datos de comunicación en serie |
| 4 | RXD/B- | Recepción de datos de comunicación en serie |
| 5 | COLOCAR | Bajo = modo de configuración, alto = modo de trabajo normal. |
| 6 | CS | Déjelo abierto cuando la interfaz RS485, Alto: modo de trabajo, L = modo de suspensión (para TTL o RS232). |
