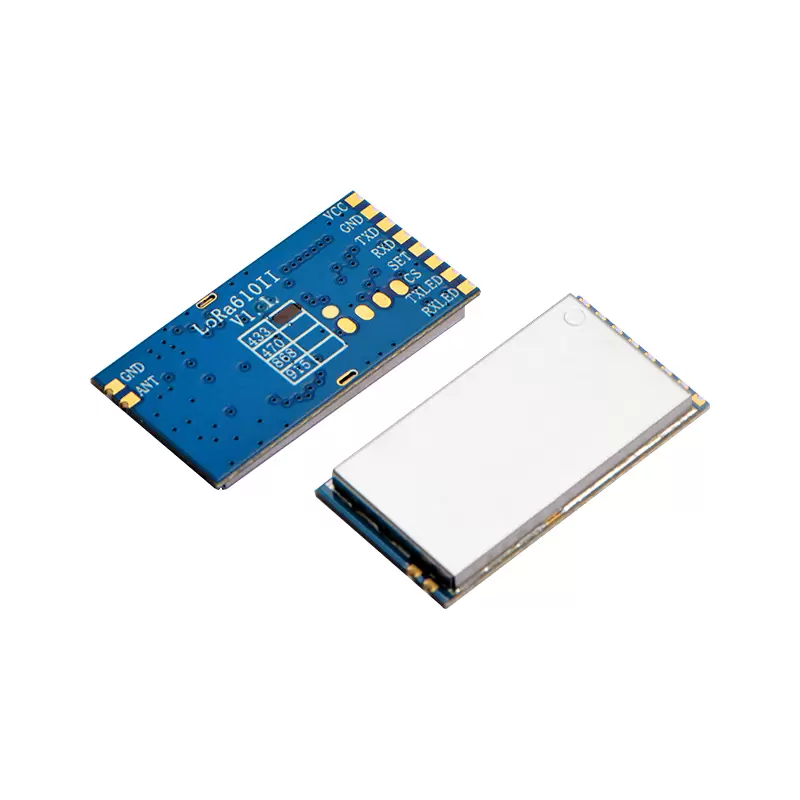

LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD
LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD

LoRa610II: Módulo LoRa de bajo consumo de energía de 160 mW con capacidad de red de malla y protección ESD

  • LoRa610II es un módulo Uart LoRa lanzado por NiceRF. Su baja corriente son las principales características. El módulo adopta el esquema de chip LLCC68 y está diseñado según el estándar oficial de Semtech. Circuito de reinicio automático antichoque de hardware incorporado para resistir fuertes señales de interferencia externa.
  • El módulo LoRa610II está diseñado para una potencia de salida de 160 mW y un diseño integrado de tamaño pequeño, que se usa ampliamente en las industrias de control de transmisión remota inalámbrica.
  • El módulo LoRa610II admite el método de cifrado de datos AES128, la función LBT (escuchar antes de hablar) es opcional y el nodo/enrutamiento/nodo+enrutamiento es opcional en el modo MESH.
  • Los módulos LoRa610II se producen y prueban estrictamente mediante un proceso sin plomo, que cumple con los estándares RoHS y REACH.
Contáctenos
DESCARGAR



  Mín. Tipo.  Máx. Unidad Condición
Condiciones de trabajo
Rango de voltaje 1.8 3.3 3.7 V
Temperatura de funcionamiento -40 25 +85 ℃
Consumo actual
corriente de rx   <8   mamá nivel TTL
corriente de transmisión   < 110   mamá
Dormir actual   < 5   ua
Parámetros de radiofrecuencia
Rango de frecuencia   414.92 433.92 453.92 megahercio @433MHz
470.92 490.92 509.92 megahercio @490MHz
849,92 868,92 888.92 megahercio @868MHz
895.92 914.92 934.92 megahercio @915MHz
Tarifa de datos 1312   62500 bps @LoRa
Potencia de salida 1   +22 dBm Nivel de software 7 ajustable
Sensibilidad   -129   dBm @1,3 Kbps
Interfaz TTL
Red MALLA
Frecuencia 433MHz, 470MHz, 868MHz, 915MHz
Modulación lora
Potencia de salida 160mW

Características del módulo LoRa LLCC68 LoRa610II

  • Método de cifrado de datos AES128
  • Sin zona ciega sin limitación de distancia: distancia de transmisión abierta de un solo módulo de 5 km a velocidad baja
  • Banda de frecuencia: 433/470/868/915 MHz para opción
  • Hasta 40 canales de comunicación en la misma banda de frecuencia
  • Parámetros del puerto serie diversificados
  • Rango de voltaje de funcionamiento: 1,8 ~ 3,7 V
  • Función LBT (escuchar antes de hablar) opcional
  • Nodo/ruta/nodo+ruta opcional en modo MESH
  • Circuito de protección de reinicio de hardware incorporado
  • LoRamodulación
  • Interfaz TTL
  • Sensibilidad hasta -129 dBm
  • Potencia máxima de salida: 160 mW (+22dBm)
  • Rango de temperatura de funcionamiento: -40 ~ +85 °C
  • Nivel de salto en modo MESH
  • Cifrado CRC opcional



Aplicaciones del módulo LoRa LLCC68 LoRa610II

  • Mando a distancia
  • Lectura remota de contadores
  • Recopilación de datos industriales
  • Telemetría domótica
  • Comunicación de datos inalámbrica
  • Sistema de control de acceso

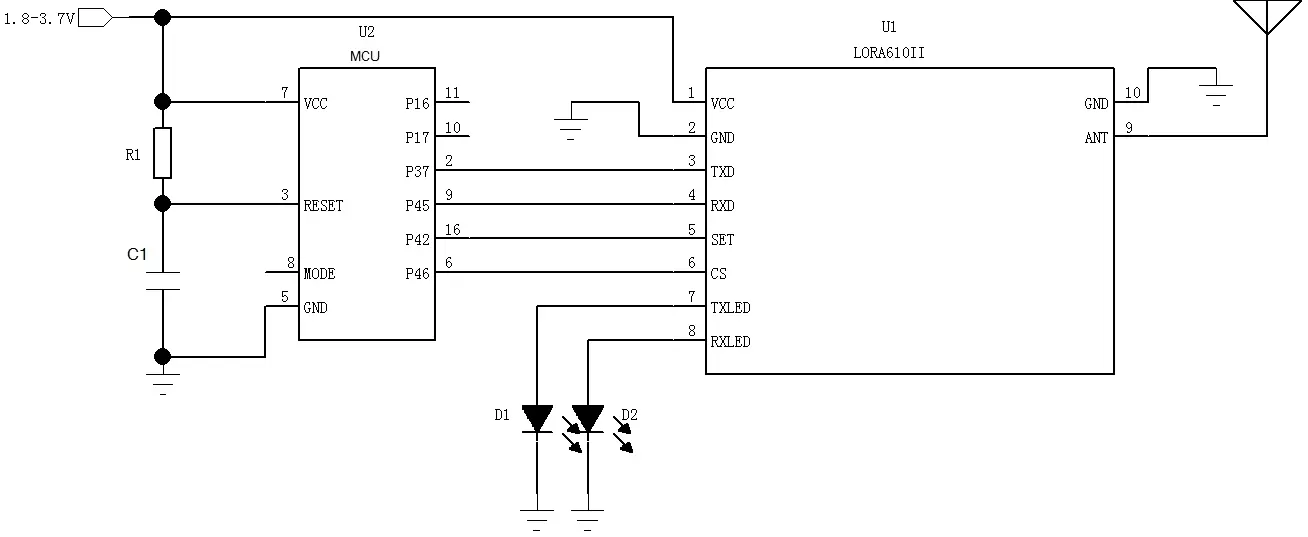

Circuito de aplicación típico del módulo LoRa LLCC68 LoRa610II

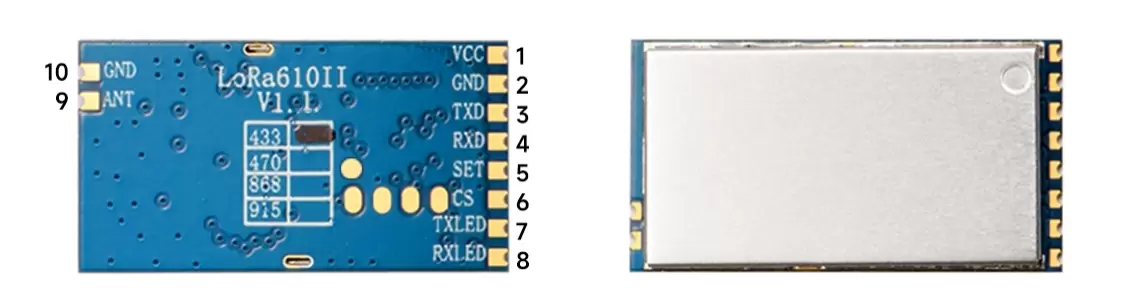

NO.ALFILERDescripción
1VCCConectar al polo positivo de la fuente de alimentación (externa 1,8-3,7V)
2TierraConectar a tierra eléctrica
3TXDTransmisión de datos de comunicación en serie.
4RXDRecepción de datos de comunicación serie.
5COLOCAREl modo de configuración se habilita cuando CS se eleva (0: modo de configuración, 1: modo de trabajo normal)
6CS0: Modo de trabajo, 1: Modo de suspensión. Comunicación normal cuando CS baja; Tire alto o flote al modo de suspensión, corriente de suspensión <5uA.
7TXLEDIndicador LED, el LED parpadeará una vez cuando se envíe un paquete
8RXLEDIndicador LED, el LED parpadeará una vez cuando se reciba un paquete
9HORMIGAconectar a una antena de 50 ohmios
10TierraTierra de antena
