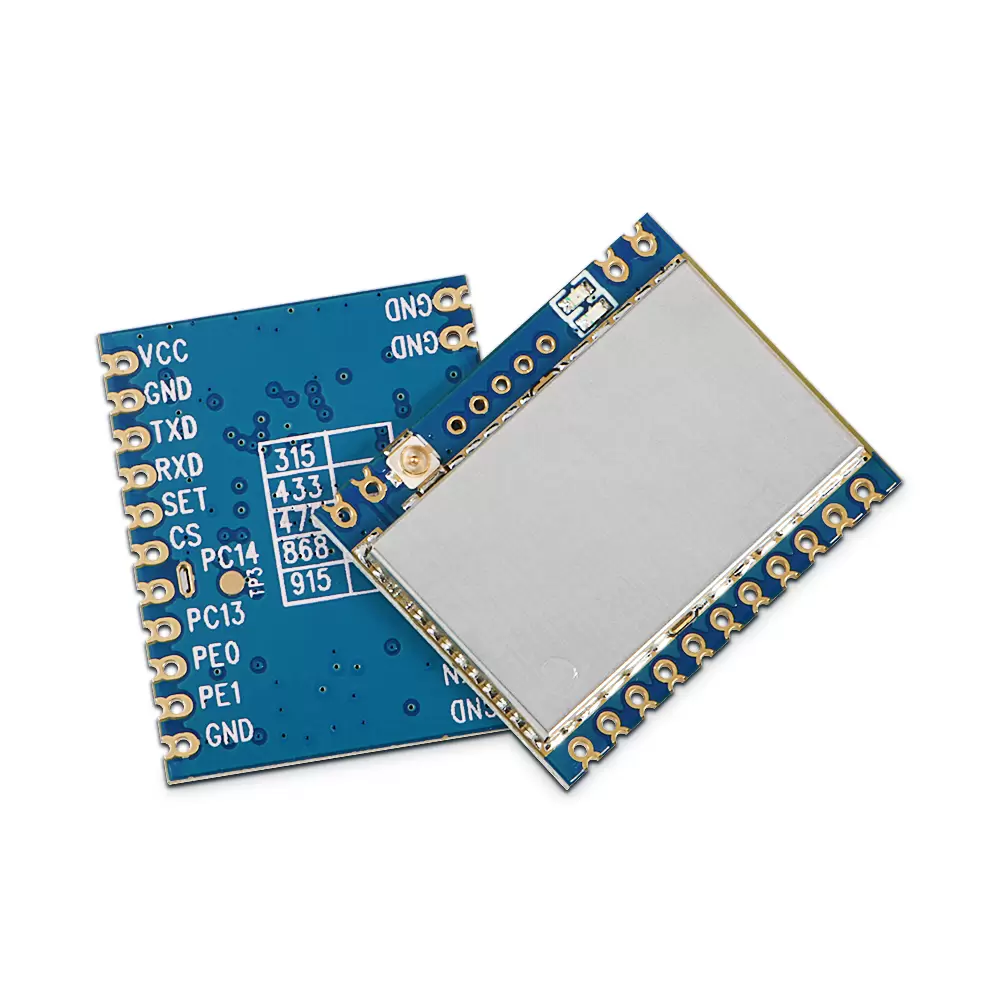

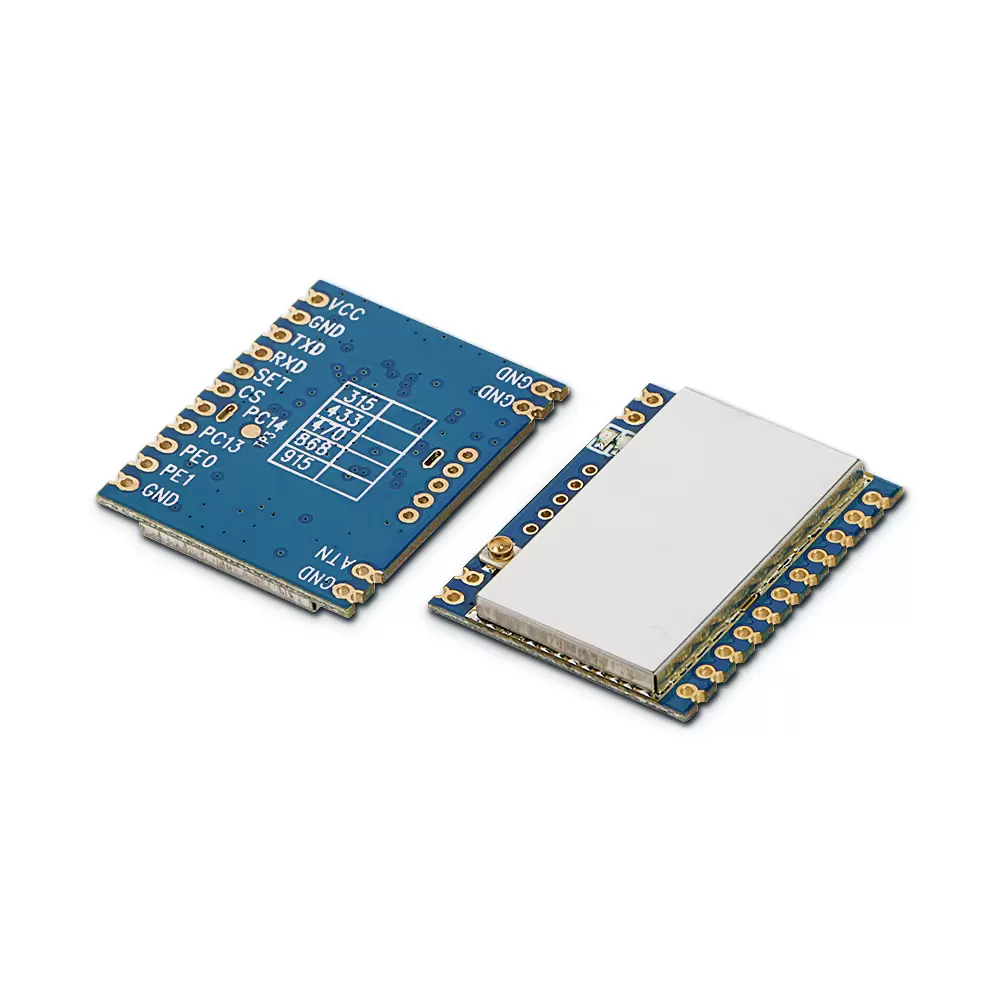

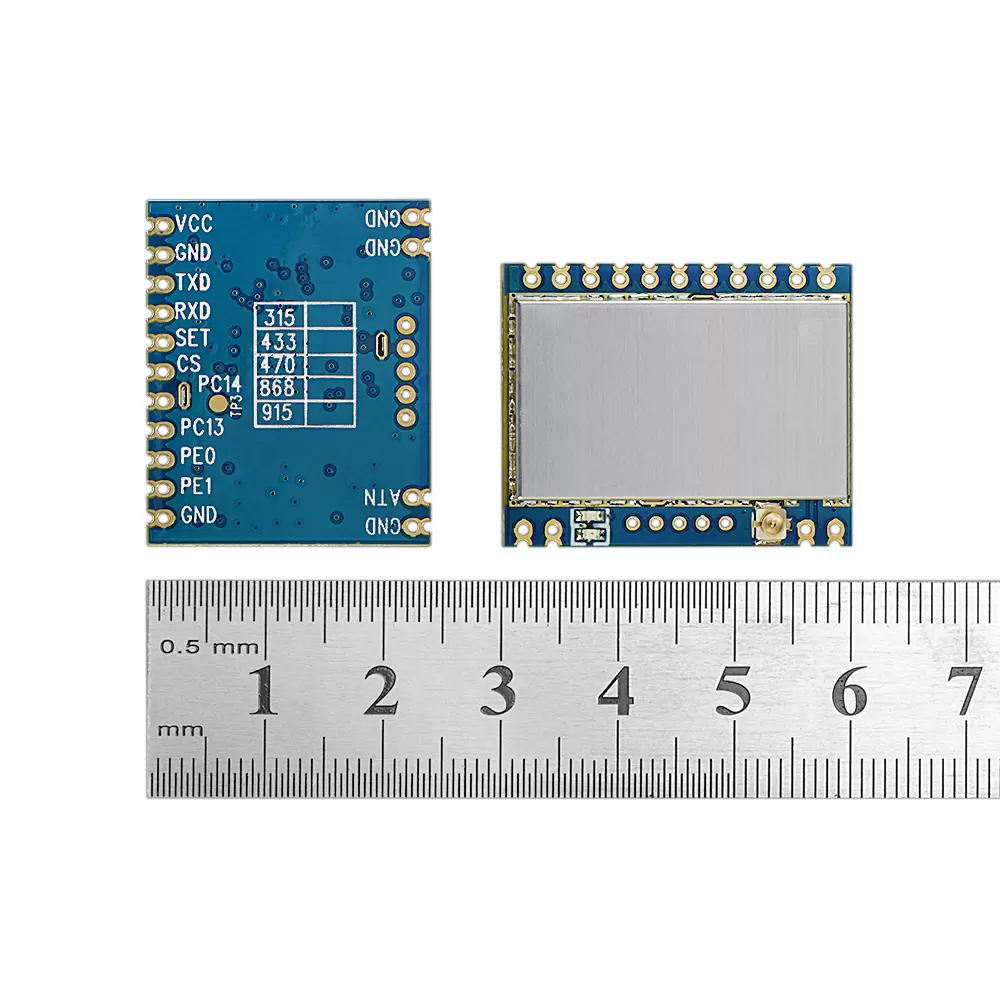

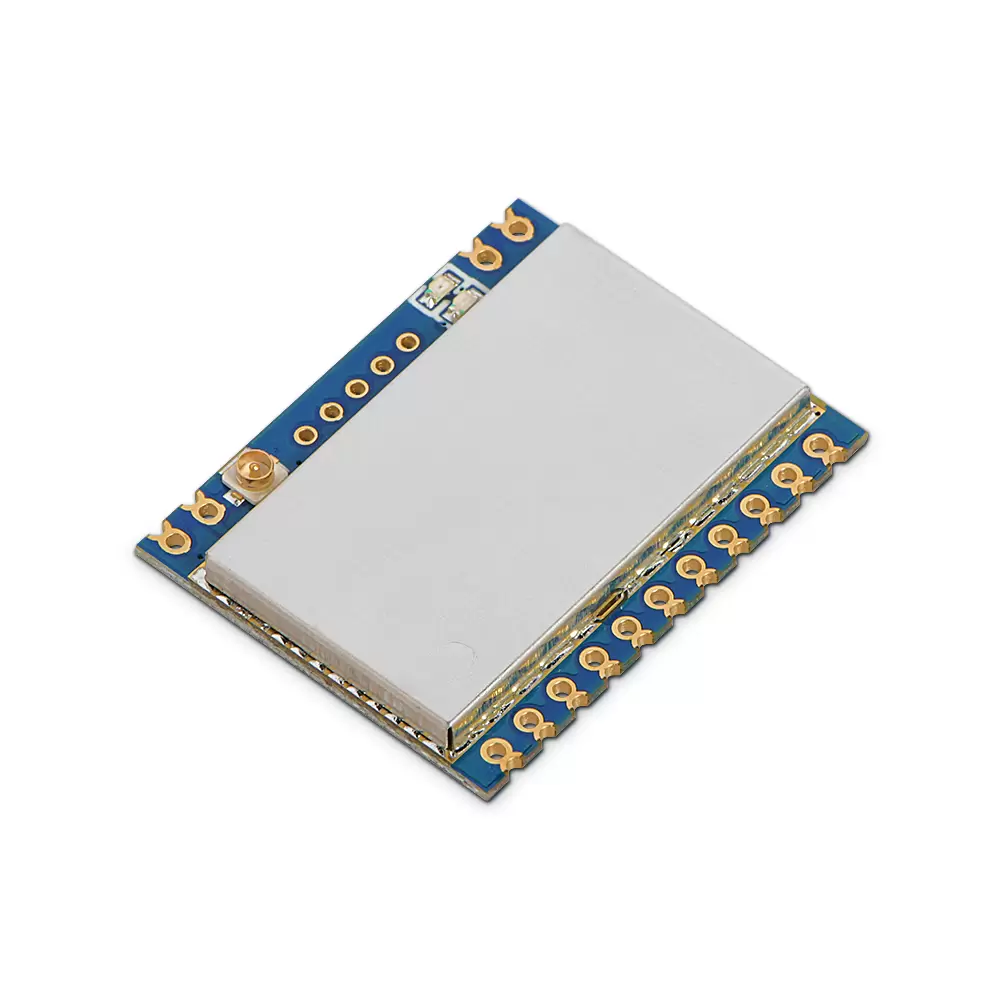

SV610PRO 100MW Módulo de transmisión inalámbrica de alta integración
El SV610Pro es un módulo de transceptor de RF de clase industrial y altamente integrado que ofrece una interfaz TTL estándar para una integración perfecta con dispositivos de clientes.
Incorpora un chip de RF de banda estrecha de alto rendimiento de Silicon Lab, EE. UU.
La excepcional sensibilidad de baja sensibilidad del módulo y la potencia de salida de 100MW aseguran un rendimiento de comunicación superior.
Además, proporciona canales de frecuencia múltiples y una ID de red configurable para minimizar la interferencia inalámbrica durante la transmisión.
Los usuarios pueden leer o modificar los parámetros internos a través de nuestro software PC proporcionado o enviando comandos de serie específicos.
El tamaño compacto y la configuración conveniente del SV610PRO lo hacen ampliamente utilizado en aplicaciones de control industrial.
El SV610PRO se fabrica y se prueba utilizando un proceso estricto sin plomo, que cumple con ROHS y alcanza los estándares.
Parámetros | Mínimo | Típ. | Max. | Unidad | Condición |
Condición de trabajo | |||||
Rango de voltaje | 3.3 | 4 | 6 | V | |
Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |
Consumo de energía | |||||
Corriente rx | <22 | mamá | |||
Corriente TX | <95 | mamá | |||
Parámetros de RF | |||||
Rango de frecuencia
| 414.92 | 433.92 | 453.92 | megahercio | @433mhz |
470.92 | 490.92 | 509.92 | megahercio | @490mhz | |
849.92 | 868.92 | 888.92 | megahercio | @868mhz | |
895.92 | 914.92 | 934.92 | megahercio | @915MHz | |
Tasa de datos | 1.2 | 9.6 | 1000 | KBPS | FSK |
Potencia de salida | -1 | 20 | dbm | software configurable | |
Sensibilidad | -123 | dbm | @1.2kbps | ||
Características
n Distancia de transmisión en un área abierta de hasta 2 000 metros a 1.2k bps
N 433/470/868/915 MHz ( C Ustomi Z capaz)
n 40 canales
I ID de red de N 4 bytes S
n parámetros en serie configurables
Modo de modulación N FSK
Monitoreo de resistencia a la señal N RSSI disponible
N Interfaz: TTL
n tasa de aire máximo: hasta 1 mbps
n coincidencia de antena automática y
control de interruptor bidireccional
n sensibilidad: -123 dbm
n Potencia de salida máxima:
100 MW (+20 dBm)
n Voltaje de trabajo: 3.3 ~ 6.0
N Temperatura de trabajo: -40 ~ +85 ° C
N Peso: 2.0g
Solicitud
Industria inteligente
n Sistemas de seguridad
n Comunicación de incendio de emergencia
n recopilación de datos del sensor
n transmisión de datos remotos industriales
n inspección de la línea de alimentación
n transmisión de datos de pantalla LED
N PLC (controlador lógico programable)
Ciudad inteligente
N Grid inteligente
n Calle/Control de iluminación del paisaje
n transmisión de datos de mina/agujeros
n COMINACIÓN DE DATOS DE CUIDOS, Ferrocarril, Túnel
N Estacionamiento inteligente
Agricultura inteligente
n riego agrícola
n drones
n control remoto de válvulas de agua y bombas
Entermana de cosas y otros campos
n lectura de medidor remoto
n telemetría remota
n Telemetría de automatización del hogar
n equipo médico remoto
n control de robots
N Sistemas de control de acceso

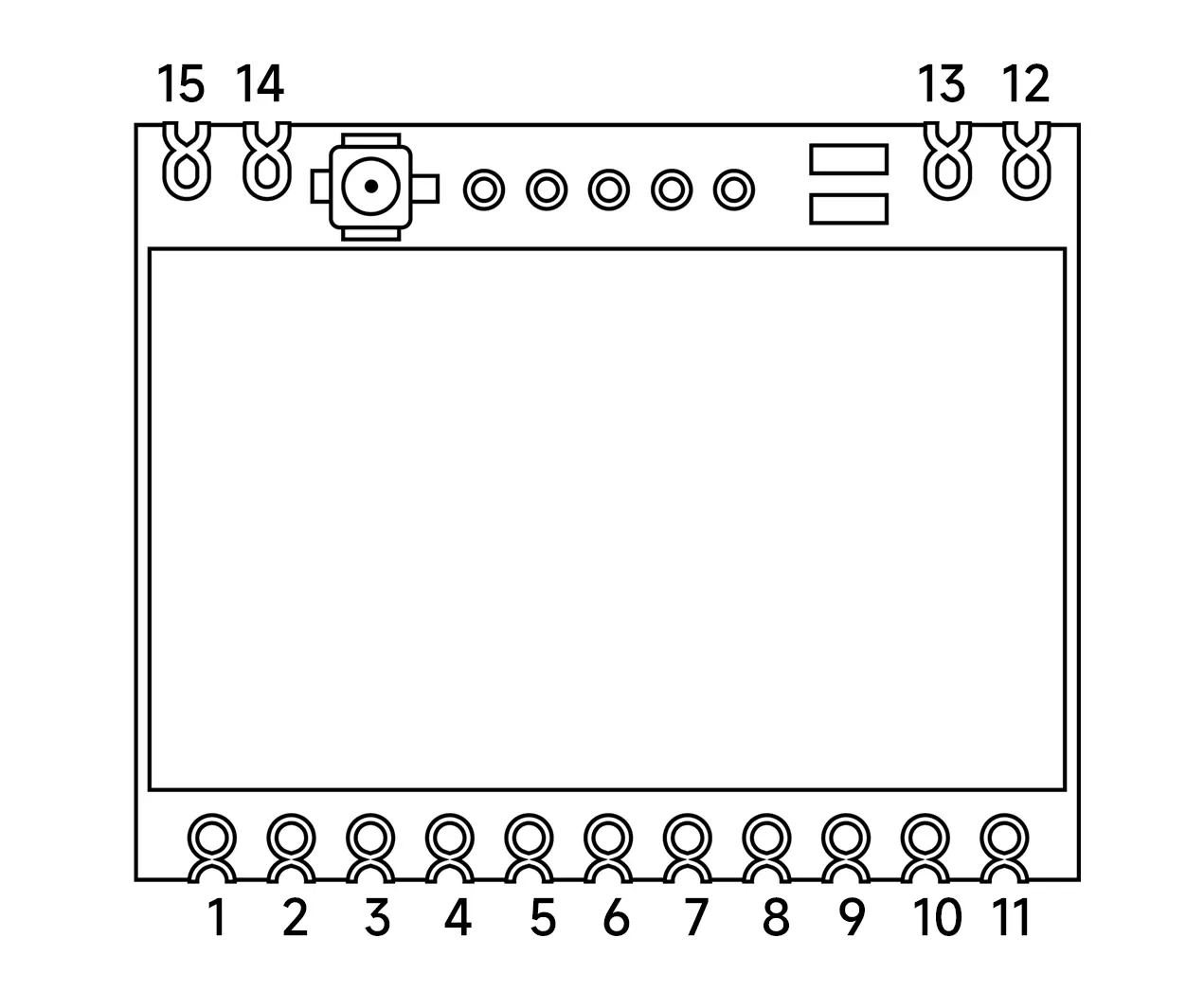

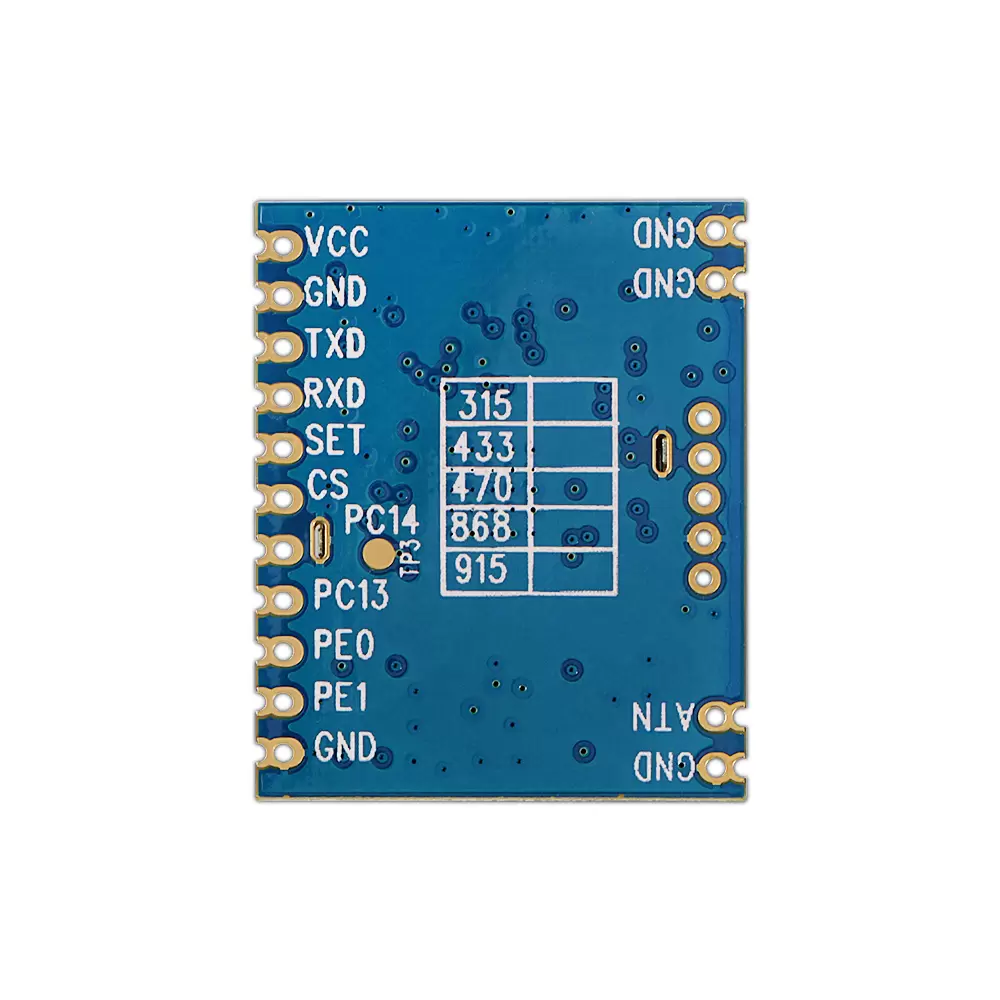

Número de alfiler | Definición de pin | E/S | Nivel | Descripción |
1,10,12,13,15 | GN GND | Conecte el polo negativo de la fuente de alimentación, alambre de tierra | ||
2 | PE1 | E/S | 0-3.3V | Conéctese a las E/S del microcontrolador interno, funciones expandibles |
3 | PE0 | E/S | 0-3.3V | Conéctese a las E/S del microcontrolador interno, funciones expandibles |
4 | PC13 | E/S | 0-3.3V | Conéctese a las E/S del microcontrolador interno, funciones expandibles |
5 | PC14 | E/S | 0-3.3V | Conéctese a las E/S del microcontrolador interno, funciones expandibles |
6 | CS | I | 0-3.3V | Habilitar el módulo (sueño de bajo nivel, reservado) |
7 | COLOCAR | I | 0-3.3V | Habilitación del parámetro de configuración (configuración de parámetro de activación de bajo nivel, salida de alto nivel predeterminada) |
8 | Rxd | I | 0-3.3V | Recepción de datos de comunicación en serie |
9 | TXD | O | 0-3.3V | Transmisión de datos de comunicación en serie |
11 | VCC | Conecte el polo positivo de la fuente de alimentación (típicamente 4V) | ||
14 | HORMIGA | Salida de señal de RF, conectada a una antena de 50 ohmios |
