Solución de aplicación de salud deportiva ANT +

El protocolo ANT+ se utiliza ampliamente en los campos deportivo, médico y de salud debido a su bajo consumo de energía y su conveniente construcción de red. El módulo de salud deportiva ANT+ está desarrollado para facilitar a los usuarios la creación del sistema de salud deportiva ANT+.

Este módulo está integrado con el protocolo ANT+, que se puede integrar fácilmente en equipos deportivos y de salud para admitir la función ANT+. Este módulo puede comunicarse con equipos ANT + estándar para facilitar a los usuarios establecer un sistema inalámbrico de monitoreo de salud deportiva.

Los usuarios pueden enviar datos de movimiento a este módulo a través del puerto serie. Este módulo transmite automáticamente los datos a través del protocolo ANT+. Al mismo tiempo, el módulo puede recibir la señal ANT+ y transmitirla al dispositivo a través del puerto serie. Por lo tanto, el módulo se puede aplicar al lado host o esclavo del dispositivo ANT+.

Este módulo inalámbrico toma como núcleo el microordenador de un solo chip NRF51422. NRF51422 es un chip SOC con bajo consumo de energía, transceptor inalámbrico 2.4G incorporado y núcleo Cortex-M0 de 32 bits. El transceptor inalámbrico 2.4G es responsable de enviar y recibir señales inalámbricas en la capa física, y el núcleo M0 es responsable del empaquetado y análisis del protocolo ANT + en la capa de protocolo.

Este módulo tiene las características de bajo consumo de energía, tamaño pequeño, estructura simple y uso conveniente.

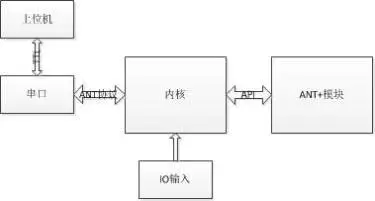

El software del módulo de salud deportiva ANT + consta de 3 módulos, a saber, módulo ANT +, módulo de puerto serie y módulo de entrada IO.

Después de inicializar el módulo, el puerto serie y la conexión inalámbrica comienzan a monitorear los datos. Cuando detecta que el puerto serie tiene entrada de datos, los datos de entrada del puerto serie se envían según el protocolo ANT+; cuando se recibe una señal inalámbrica, los datos válidos se analizan desde el protocolo ANT + y se envían a través del puerto serie.

El protocolo ANT+ tiene las ventajas de flexibilidad y bajo consumo de energía en muchas aplicaciones inalámbricas. Los ingenieros pueden crear más fácilmente soluciones inalámbricas altamente flexibles y de bajo consumo para lograr aplicaciones de baja velocidad de datos, como sensores inalámbricos.
