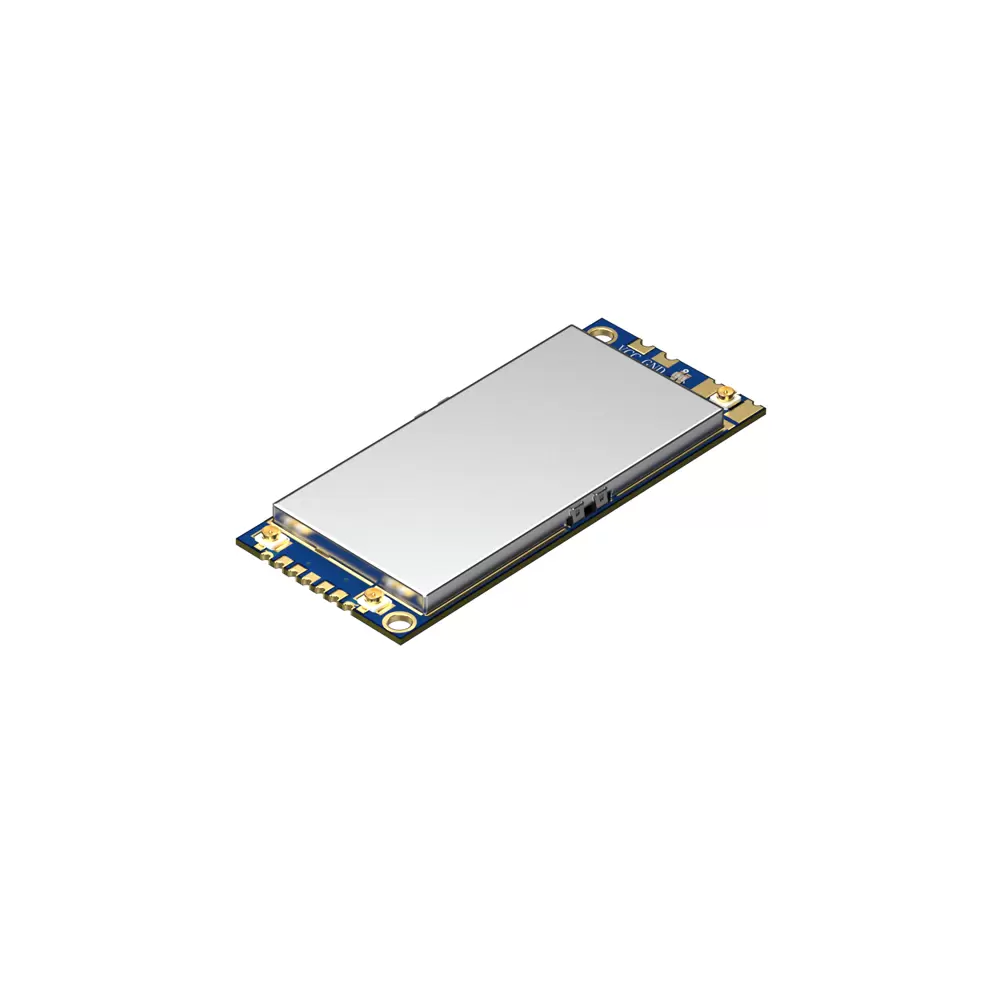

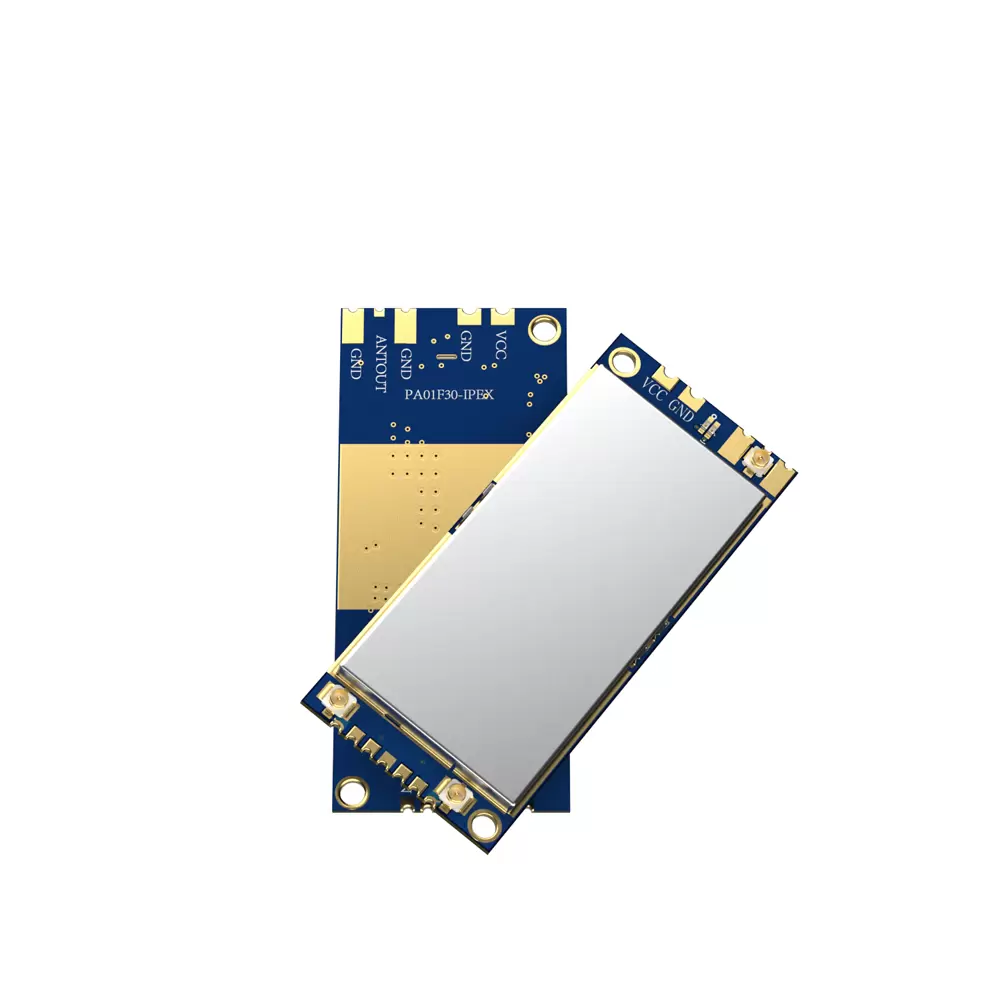

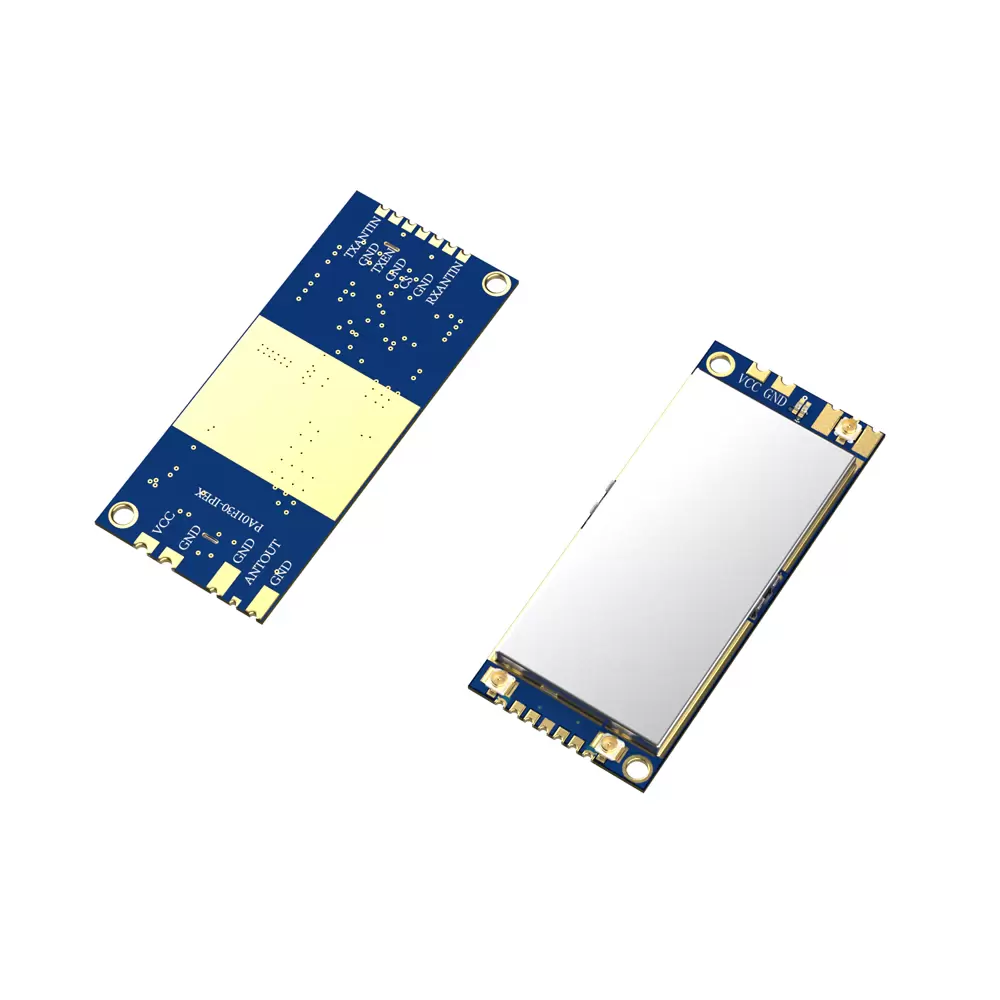

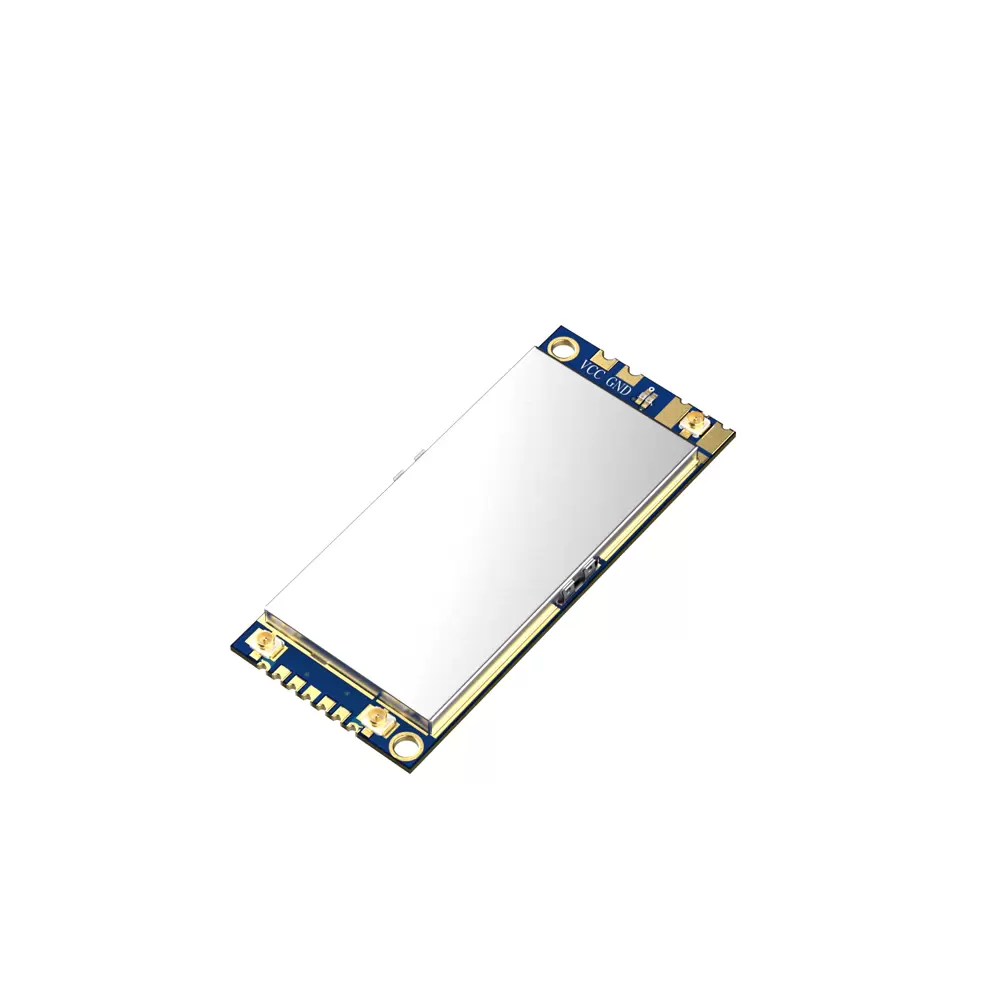

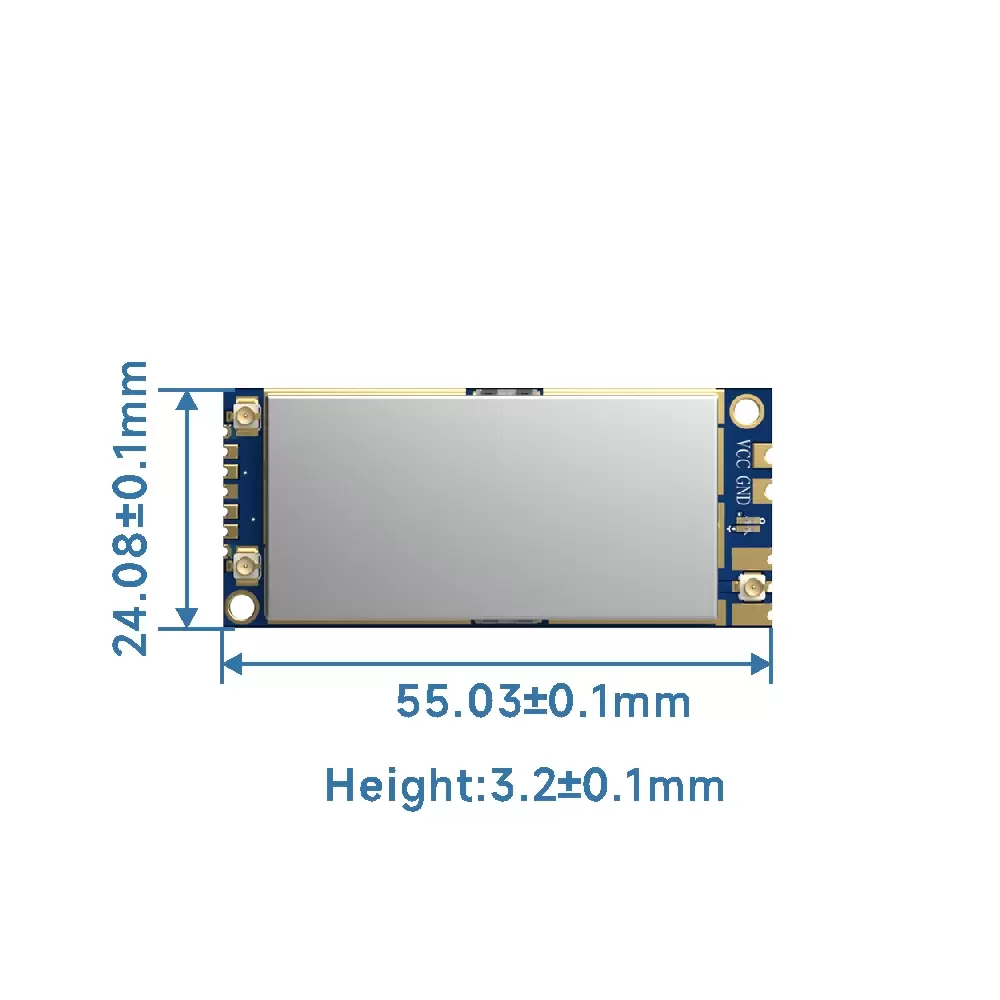

PA01F39: Módulo amplificador de potencia FEM de bajo ruido con salida de 8 W
El módulo PA01F39 es un módulo FEM de alto rendimiento con un rango de frecuencia de operación de 400-480 MHz, que integra múltiples funciones de RF. Incorpora un amplificador de potencia (PA) que admite una potencia de entrada de hasta 30 dBm y una potencia de salida de más de 39 dBm. También incluye un amplificador de bajo ruido (LNA) y un conmutador de antena. Gracias a su diseño de encapsulado con orificios estampados, el módulo es compacto y fácil de integrar, lo que reduce significativamente la dificultad de desarrollo de módulos inalámbricos de alta potencia y simplifica el proceso de diseño, mejorando así la eficiencia del desarrollo .
Parámetros | Condición | Mín. | Típico. | Máx. | Unidad |
Fuente de alimentación | 4 | 8.5 | V | ||
Temperatura de trabajo | -40 | 25 | 70 | °C | |
Entrada de transmisión máxima | 32 | dBm | |||
Entrada de recepción máxima | 0 | dBm | |||
Consumo actual | |||||
Corriente de sueño | <30 | uA | |||
Corriente RX | <18 | mamá | |||
Corriente TX (alta potencia) | Cima | 2.7 | A | ||
@440 MHZ, 39 dBm, 8 V, ciclo de trabajo de 0,5 | 1.3 | A | |||
Parámetros de RF | |||||
Frecuencia de operación | 4 00 | 480 | megahercio | ||
Potencia de transmisión | @440 MHz, TXANTIN 30 dBm, Vcc = 8 V | 38 | 39 | 40 | dBm |
Ganancia de bajo ruido del receptor | Entrada de @400-480 MHz -50 dBm | 10 | 20 | dB | |
Figura de ruido del receptor | 1.0 | dB | |||
Características
Rango de frecuencia ultra amplio: 400-480 MHz
Amplio rango de voltaje: 4-8,5 V
Interruptor de transmisión/recepción incorporado, que permite tanto la recepción como la transmisión con una sola antena
Amplificación de bajo ruido incorporada, con una figura de ruido (NF) de 1,0 dB
Aplicaciones
Amplificación de alta potencia para transmisión inalámbrica de datos
Amplificación de alta potencia para transmisión de voz inalámbrica

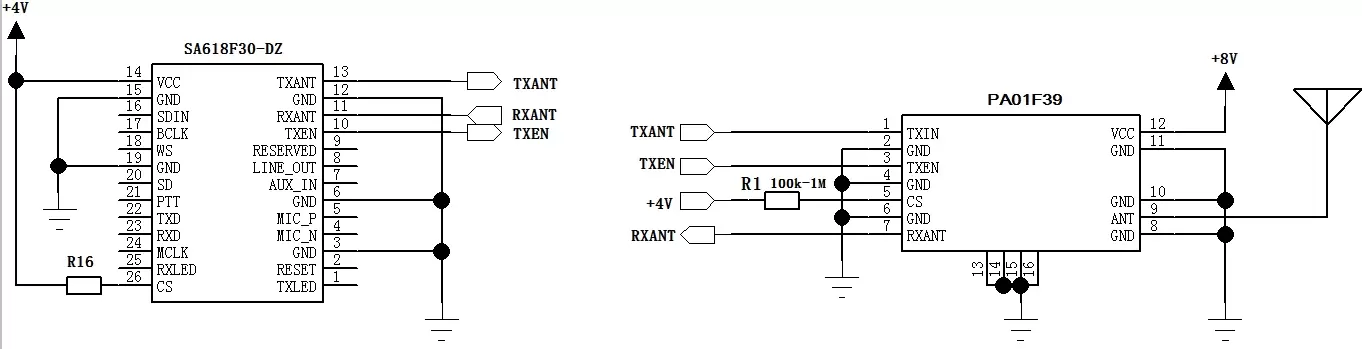

Diagrama de enlace de aplicación (diagrama de ejemplo SA618F30-DZ)
Tabla comparativa de potencia de entrada y salida (fuente de señal: SA618F30-DZ, voltaje de funcionamiento: 7,6 V)
Frecuencia de operación ( MHz) | Entrada del amplificador de potencia potencia ( dBm) | amplificador de potencia potencia de salida ( dBm) | Operación promedio corriente ( A) |
400 | 17.0 | 25.8 | 0,53 |
19.7 | 31.6 | 0,76 | |
22.6 | 36.7 | 1.11 | |
25.2 | 38.5 | 1.34 | |
27.6 | 39.1 | 1.53 | |
30.3 | 39.9 | 1.77 | |
420
| 18.2 | 31.2 | 0,73 |
21.2 | 36.4 | 1.05 | |
23.9 | 38.1 | 1.25 | |
26.4 | 39.0 | 1.39 | |
28.5 | 39.6 | 1.48 | |
30.7 | 40.0 | 1,75 | |
4 40 | 18.1 | 34.9 | 0,85 |
20.8 | 36.9 | 1.05 | |
23.6 | 39.2 | 1.27 | |
26.2 | 39.6 | 1.32 | |
28.4 | 39.9 | 1.35 | |
30.1 | 39.9 | 1.39 | |
460 | 18.5 | 32.5 | 0,71 |
22 | 36.8 | 0,98 | |
24 | 38.2 | 1.13 | |
26.2 | 38.8 | 1.22 | |
29 | 39.1 | 1.22 | |
31.1 | 39.2 | 1.30 | |
480 | 18.9 | 29.4 | 0,59 |
21.8 | 32.65 | 0,73 | |
24.7 | 35.0 | 0.88 | |
27.6 | 37.0 | 1.06 | |
30.1 | 38.1 | 1.16 | |
31.5 | 38.5 | 1.26 |
Nota: La corriente indicada anteriormente se refiere al módulo operando con 1 segundo de transmisión y 0,5 segundos de recepción. Si opera con transmisión monoportadora, la corriente de operación se duplicará.
Tabla de comparación de voltaje y potencia (Condiciones: Potencia de entrada 30 dBm, Frecuencia: 440 MHz, Ciclo de trabajo del 50 %)
Voltaje de funcionamiento (V) | Potencia de salida (dBm) | Corriente de funcionamiento (A) |
8.0 | 39.5 | 1.4 |
7.5 | 38.9 | 1.36 |
7.0 | 38.3 | 1.3 |
6.5 | 37.9 | 1.24 |
6.0 | 37.2 | 1.16 |
5.5 | 36.5 | 1.07 |
5.0 | 35.2 | 0,92 |
4.5 | 34.4 | 0,77 |
4.0 | 32.1 | 0,59 |

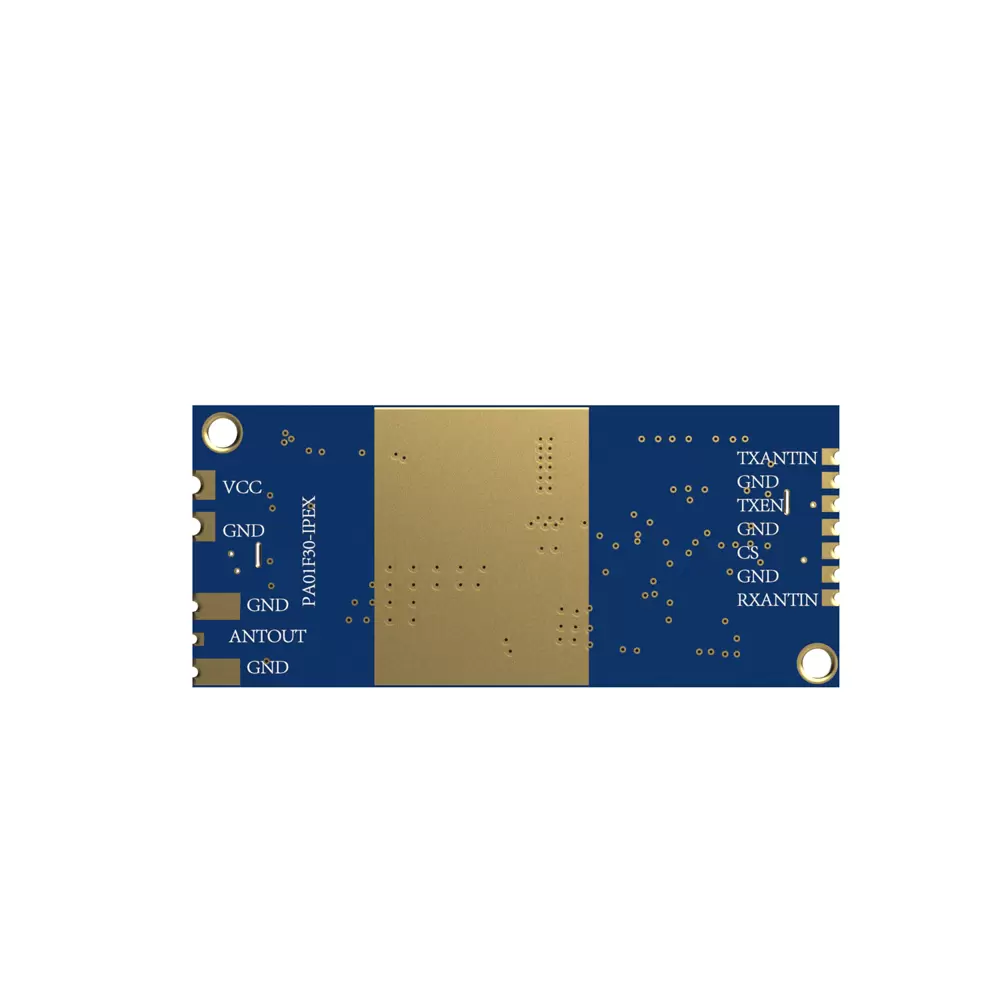

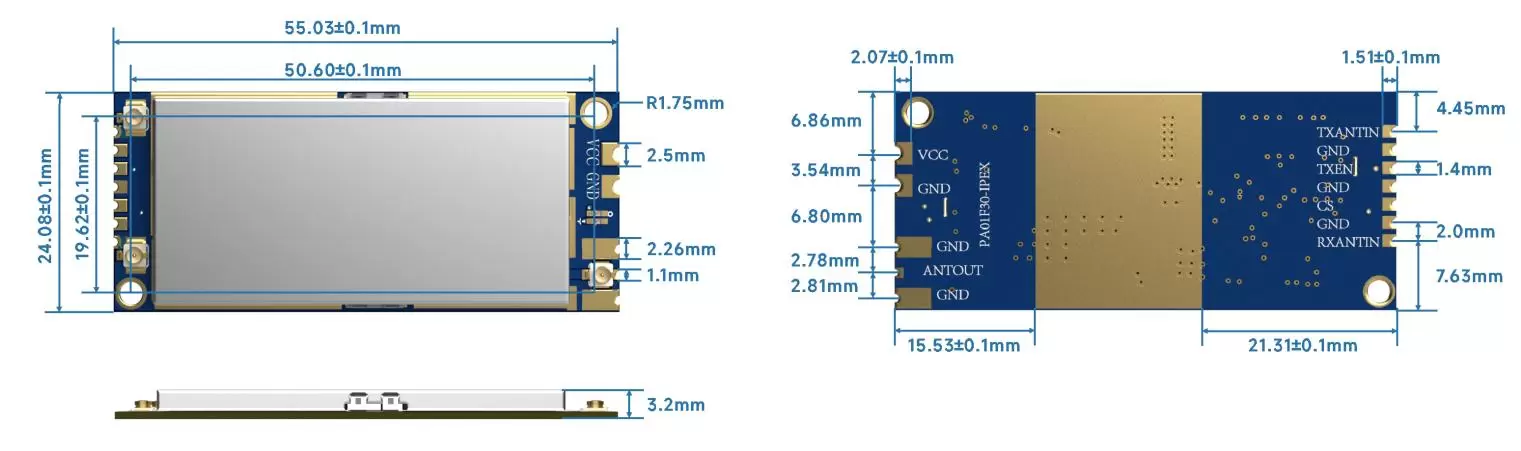

Pin NO | Nombre del pin | E/S | Descripción |
1 | TXANTINA | - | El pin de entrada de señal del amplificador no debe exceder una señal de entrada máxima de 32 dBm |
2, 4, 6, 8, 10, 11 | Tierra | - | Conectar a tierra |
3 | TXEN | 0-3,3 V | Pin de control de habilitación de transmisión : nivel alto para transmisión y nivel bajo para recepción. (Nota: Este pin también controla el voltaje de compuerta del amplificador de potencia interno. El nivel alto no debe superar los 3,3 V, ya que un voltaje superior podría dañar el circuito integrado del amplificador de potencia interno). |
5 | CS | 0-5 V | Pasador de suspensión : Este pasador debe levantarse durante el funcionamiento y bajarse durante la suspensión. No tiene elevación interna. |
7 | RXANTOUT | - | Pin de salida de señal del receptor : se conecta al circuito externo de adaptación del producto. Si el usuario solo lo utiliza para amplificación de potencia, este pin puede permanecer sin conectar. |
9 | ANTOUT | - | Pin de salida del amplificador de potencia y pin de entrada de señal del receptor |
12 | VCC | 0-8,5 V | Entrada positiva de la fuente de alimentación del módulo |
