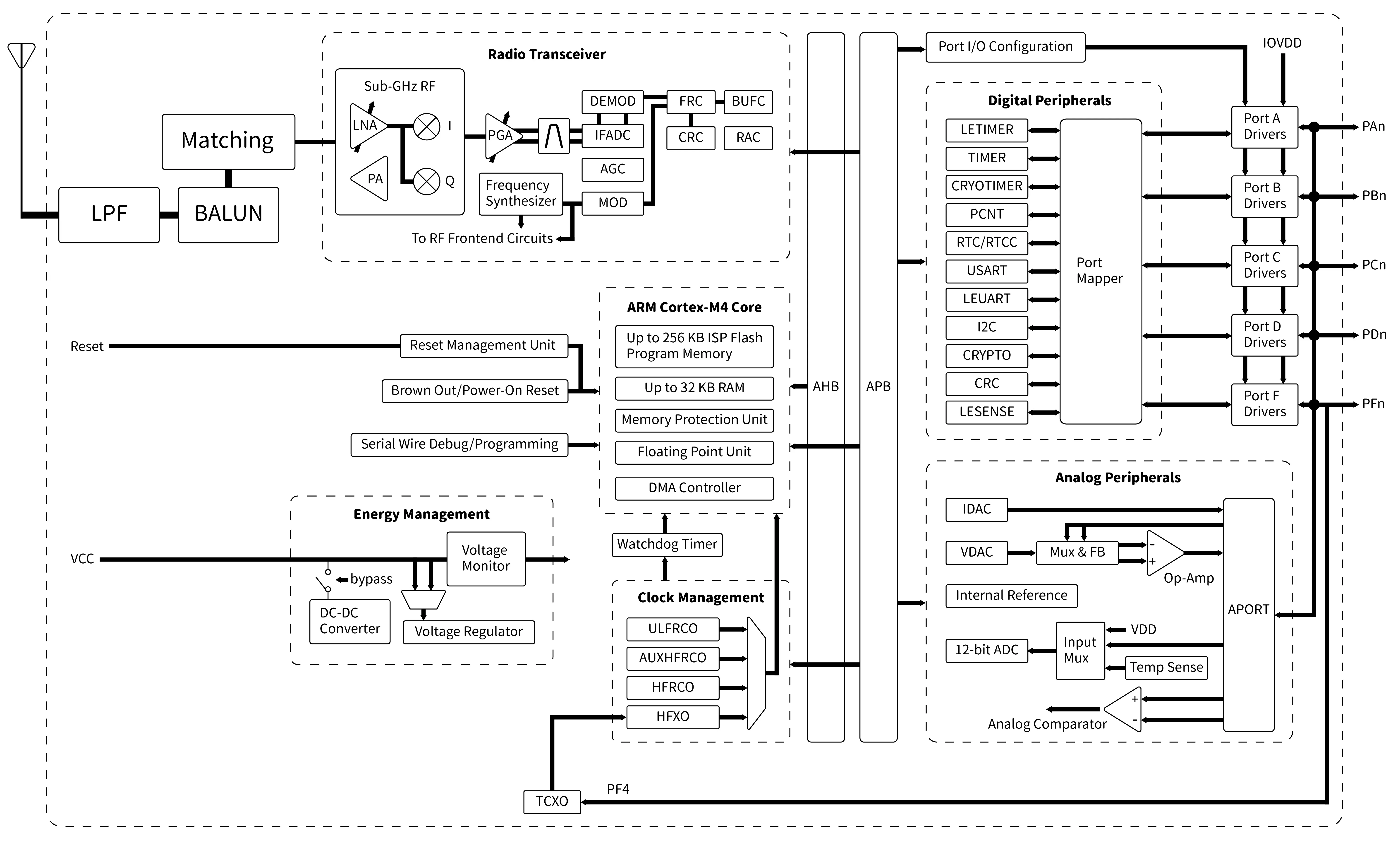

| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Parámetro de temperatura | |||||
| Rango de temperatura | -40 | 25 | 85 | °C | Cuando se trabaja |
| -40 | 25 | 125 | °C | Al almacenar | |
| Parámetro de voltaje | |||||
| Voltaje de funcionamiento | 1.8 | 3.3 | 3.6 | V | |
| Parámetro actual | |||||
| Corriente de emisión | - | <120 | - | mamá | 19 dBm, 868 MHz |
| Recibir corriente | - | <18 | mamá | 2,4 kbps, DSSS | |
| Corriente de sueño | - | <2.5 | - | uA | |
| Parámetros de RF | |||||
| Potencia de transmisión | -43.5 | 19 | 22.9 | dBm | 1,2 kbps, DSSS, 868 MHz |
| Sensibilidad de recepción | - | -128 | - | dBm | 1,2 kbps, DSSS, 868 MHz |
| Parámetros de MCU | |||||
| MCU | ARM Cortex®-M4 de 32 bits y 40 MHz de alto rendimiento con instrucción DSP y unidad de punto flotante para un procesamiento de señales eficiente | ||||
| ADC | Convertidor analógico a digital SAR de 12 bits y 1 Msps | ||||
| ACMP | 2 × Comparador analógico | ||||
| VDAC | 2 × Convertidor digital a analógico | ||||
| Amplificador operacional | 2 × Amplificador operacional | ||||
| IDAC | Convertidor de corriente digital a analógico | ||||
| LESENSE | Interfaz de sensor de bajo consumo | ||||
| APORT | Hasta 32 pines conectados a canales analógicos compartidos entre periféricos analógicos | ||||
| E/S | Hasta 32 pines de E/S de propósito general con retención del estado de salida e interrupciones asincrónicas | ||||
| DMA | Controlador DMA de 8 canales | ||||
| PRS | Sistema de reflejo periférico de 12 canales | ||||
| MINUTERO | 2 temporizadores/contadores de 16 bits, 1 temporizador/contador de 32 bits | ||||
| RTC | Contador y calendario en tiempo real de 32 bits | ||||
| LETIMER | Temporizador de bajo consumo de 16 bits para generación de formas de onda | ||||
| TEMPORIZADOR ULTIMADOR | Temporizador/contador de energía ultrabaja de 32 bits para reactivación periódica desde cualquier modo de energía | ||||
| WDT | 2 × temporizador de vigilancia con oscilador RC dedicado | ||||
| UART/SPI/Tarjeta inteligente/IrDA/I2S | 2 × Receptor/Transmisor Universal Síncrono/Asíncrono | ||||
| LEUART™ | UART de bajo consumo • Interfaz I2C con soporte SMBus y reconocimiento de direcciones en EM3 Stop | ||||
| Función especial | SOC |

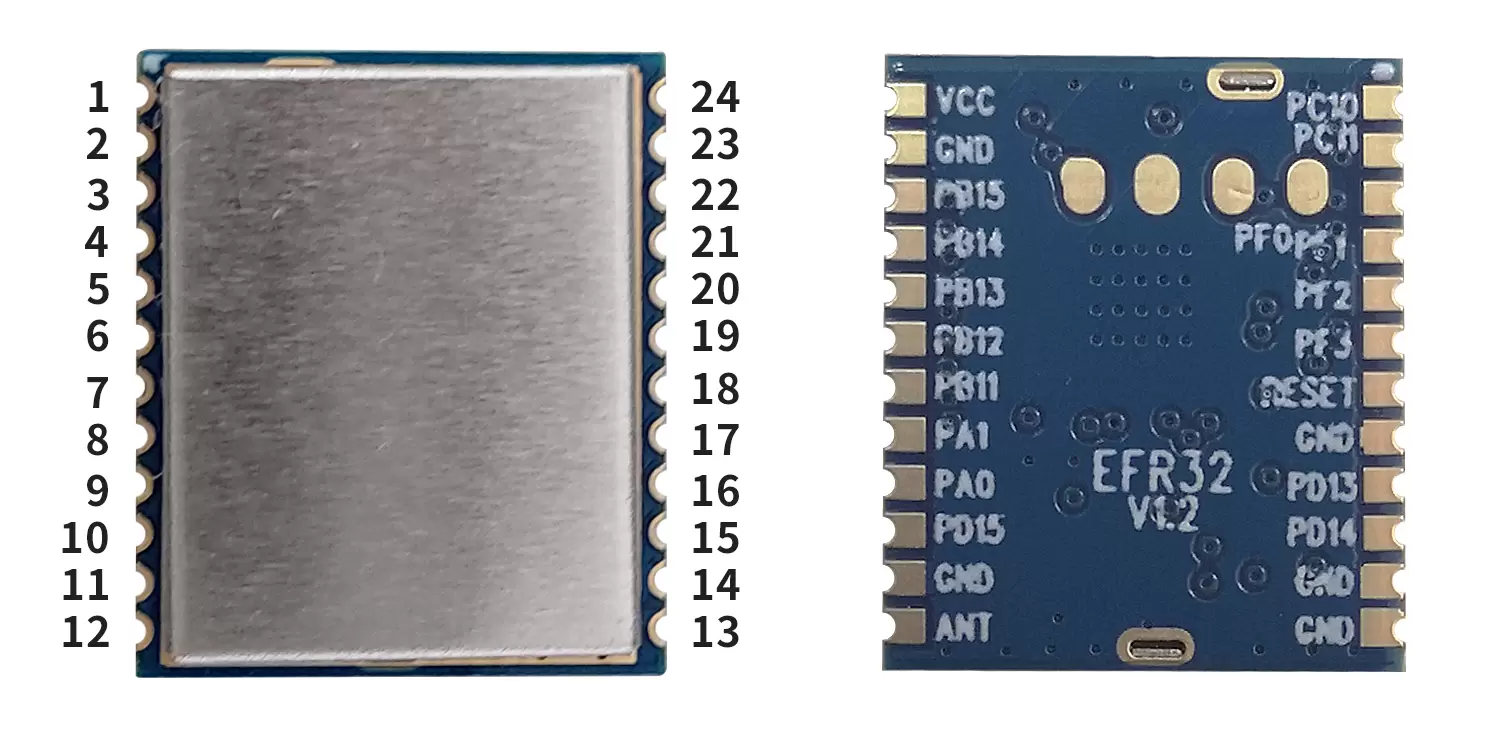

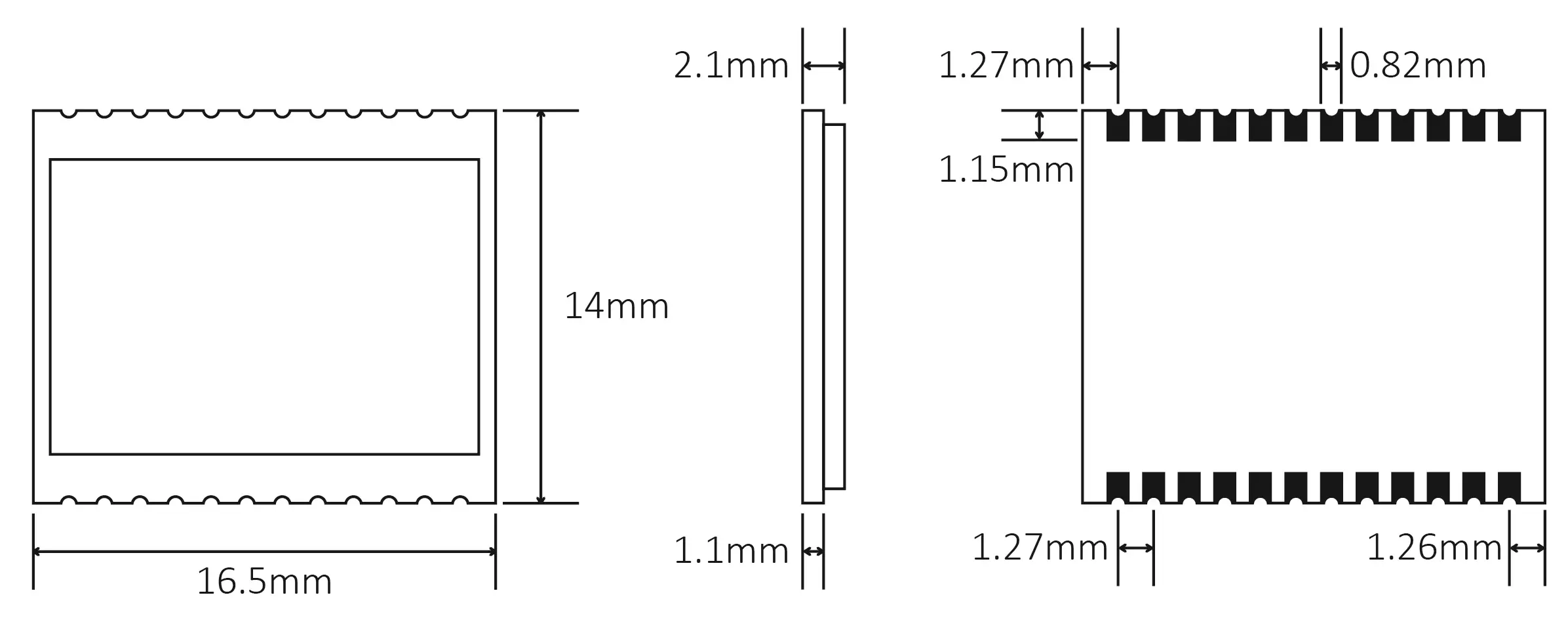

| Número PIN | Definición de pin | E/S | Descripción |
| 1 | PC10 | E/S | Pin GPIO |
| 2 | PC11 | E/S | Pin GPIO |
| 3 | PF0 | E/S | Pin GPIO |
| 4 | PF1 | E/S | Pin GPIO |
| 5 | PF2 | E/S | Pin GPIO |
| 6 | PF3 | E/S | Pin GPIO, TCXO |
| 7 | REINICIAR | I | Entrada de reinicio, activo bajo. Para aplicar una fuente de reinicio externa a este pin, solo es necesario bajarlo durante el reinicio y dejar que el circuito pull-up interno garantice la liberación del reinicio. |
| 8, 11, 12, 14, 23 | Tierra | - | Tierra de energía |
| 9 | PD13 | E/S | Pin GPIO |
| 10 | PD14 | E/S | Pin GPIO |
| 13 | HORMIGA | O | Conectar con antena de carga de 50 ohmios |
| 15 | PD15 | E/S | Pin GPIO |
| 16 | PA0 | E/S | Pin GPIO |
| 17 | PA1 | E/S | Pin GPIO |
| 18 | PB11 | E/S | Pin GPIO |
| 19 | PB12 | E/S | Pin GPIO |
| 20 | PB13 | E/S | Pines GPIO, no disponibles cuando se utiliza conexión inalámbrica |
| 21 | PB14 | E/S | Pin GPIO |
| 22 | PB15 | E/S | Pin GPIO |
| 24 | VCC | - | Entrada de potencia positiva (predeterminada 3,3 V) |
