Un esquema de puerta de enlace inalámbrica con múltiples frecuencias trabajando en paralelo

La mayoría de los chips inalámbricos del mercado sólo pueden funcionar en una frecuencia a la vez. Si un solo dispositivo inalámbrico necesita recibir múltiples señales de frecuencia, el dispositivo solo se puede controlar para cambiar continuamente de frecuencia y detectar señales en cada banda de frecuencia de trabajo. Este método no sólo requiere mucho tiempo y es complicado, sino que también debido a que el dispositivo no puede recibir señales de la otra frecuencia cuando el dispositivo está en una de las frecuencias, es fácil causar pérdida de datos.

La puerta de enlace paralela multicanal utiliza la forma de poner en paralelo múltiples dispositivos inalámbricos para lograr una recepción inalámbrica multifrecuencia de comunicación estable, rápida y sin interruptores.

La puerta de enlace paralela incluye una parte receptora y una parte transmisora.

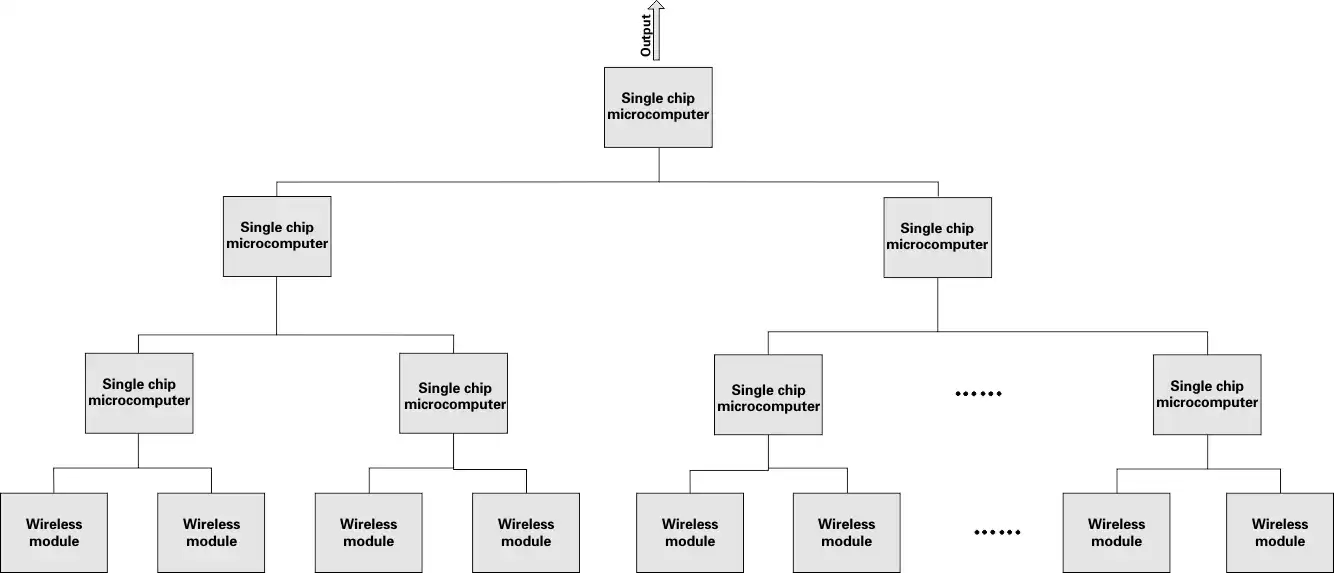

La estructura de la parte receptora es conectar múltiples módulos receptores inalámbricos con diferentes frecuencias en paralelo, recopilar los datos inalámbricos recibidos a través de una microcomputadora de un solo chip de varios niveles y usar el puerto serie TXD para enviar al dispositivo externo para realizar múltiples Recepción paralela inalámbrica.

La implementación es la siguiente:

1. De acuerdo con el canal de frecuencia N requerido, prepare N módulos receptores inalámbricos y coloque cada módulo en el canal 1, canal 2... canal N por turno.

2. Conecte los terminales de salida de los dos módulos inalámbricos a una microcomputadora de un solo chip para formar la salida de primer nivel.

3. Las dos salidas del microordenador de un solo chip de primer nivel están conectadas a su vez a un microordenador de un solo chip de segundo nivel.

4. Cuando la microcomputadora de un solo chip recopila los datos completos de cualquier canal del nivel anterior, se envía a la MCU del siguiente nivel.

5.Repita las dos salidas de la etapa anterior a la siguiente etapa hasta que la salida final sea 1.
