IOT-G010: Puerta de enlace del sistema de monitoreo de sensores IoT

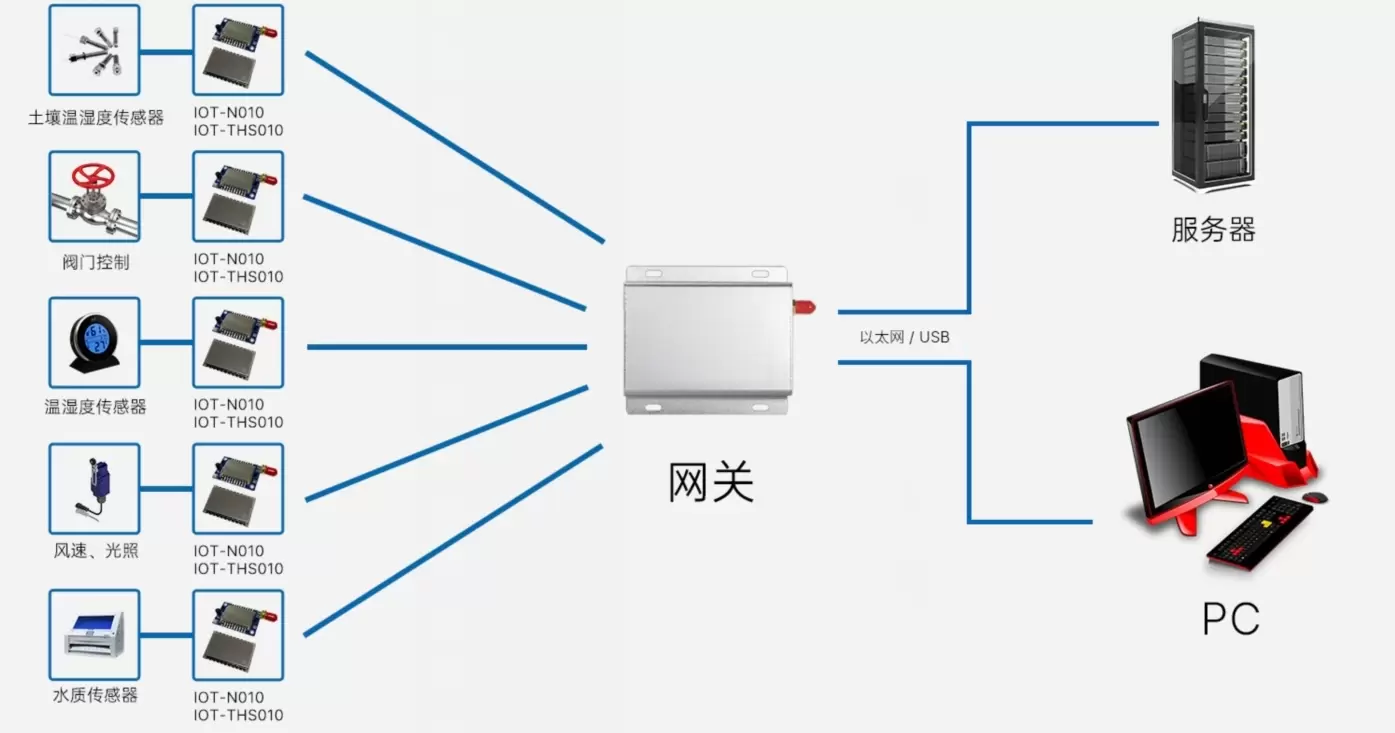

El sistema de red en estrella para monitoreo de sensores de ultra bajo consumo se utiliza principalmente para la adquisición y el control de datos de sensores en el Internet de las Cosas (IoT). El sistema de red está compuesto por la puerta de enlace IOT-G010 y el nodo IOT-N010/IOT-THS010, que utiliza una red en estrella inalámbrica combinada con una red en malla. Un buen mecanismo de coordinación y un algoritmo de programación preciso se utilizan internamente entre el nodo y la puerta de enlace para evitar colisiones entre paquetes de datos en el aire. El sistema ha implementado el protocolo de comunicación entre el nodo y la puerta de enlace, lo que permite a los clientes construir una red de adquisición y control confiable con una configuración sencilla.
| Parámetro | Mín. | Tipo. | Máx. | Unidad | Condiciones |
| Condiciones de operación | |||||
| Rango de voltaje de funcionamiento | 5 | 12 | 30 | V | |
| Rango de temperatura de funcionamiento | -40 | 25 | 85 | °C | |
| Consumo actual | |||||
| Corriente RX | <18,5 | mamá | |||
| Corriente TX | <100 | mamá | @20dBm | ||
| Corriente de sueño | <1.5 | uA | |||
| Parámetros de RF | |||||
| Tasa de modulación | 1.2 | 9.6 | 1000 | Kbps | GFSK |
| Potencia de salida | -1 | / | 20 | dBm | Software configurable |
| Sensibilidad de recepción | -121 | dBm | @1,2 kbps | ||
| Rango de frecuencia | 424.42 | 444.42 | megahercio | ||
| Velocidad en baudios del puerto serie | 1200 | 115200 | puntos básicos | ||
| Número de nodos | 1 | 255 | |||
| Actualización del puerto serie | Apoyo | ||||
| Actualización de aire | Apoyo | ||||
| Parámetros de configuración inalámbrica | Apoyo | ||||
| Inalámbrico despierto | Apoyo | ||||
| RSSI | Apoyo | ||||
| Calcular la duración de la batería | Apoyo | ||||
| Malla | Apoyo | ||||
| Reenvío automático | Apoyo | ||||
| Función especial | Adquisición de sensores |
Características del sistema de monitoreo de sensores Gateway IOT-G010
- Nodo de consumo de energía ultrabajo
- Red en estrella combinada con red en malla
- Recopilación de datos multipunto (hasta 255 nodos para una sola puerta de enlace)
- Entrada y salida de datos en serie
- Mecanismo de prevención de colisiones de datos de múltiples niveles
- Actualización del firmware del puerto serie
- Actualización de firmware OTA
- Intervalo de tiempo de carga programable
- Despierta en el aire
- Modificación de parámetros OTA
- Grado industrial (-40～+85 ℃)
- Múltiples mecanismos antichoque
- Cifrado de datos inalámbricos
- Reserva múltiples interfaces como SPI, I2C, GPIO, etc., Fuerte escalabilidad
- Personalice varias funciones rápidamente
- Duración de la batería calculada con precisión
- Indicador de intensidad de la señal RSSI
- Retransmisión automática
- Indicador de enlace perdido
Aplicaciones del sistema de monitorización de sensores Gateway IOT-G010
- Adquisición y control de diversas señales de sensores
- Casa inteligente
- Seguridad, control de acceso
- Mando a distancia
- Control industrial
- Zumbido
- Robot
- Resumen de recopilación de señales magnéticas de interruptores/puertas multicanal
- Tapa de alcantarilla inteligente
- Lectura remota de medidores
- Adquisición y control de señales de sensores

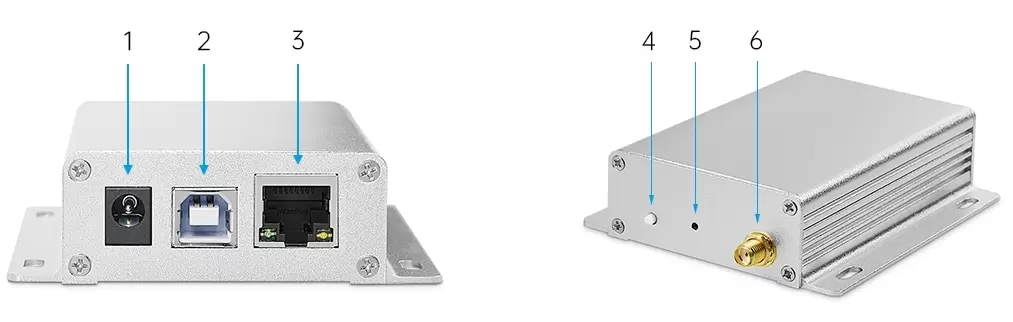

| N.º de pin | Definiciones de pines | Descripción |
| 1 | Conector de alimentación | Conectar a la fuente de alimentación de 5-30 V |
| 2 | Interfaz USB-B | Método de salida de datos uno |
| 3 | Interfaz RJ45 | Modo de salida de datos dos |
| 4 | Luz indicadora | Instrucciones de envío y recepción, instrucciones de cambio de modo de salida de datos |
| 5 | botón | Presione brevemente para cambiar el modo de salida de datos, presione prolongadamente para ingresar al modo de actualización de firmware del nodo |
| 6 | HORMIGA | Conecte la antena (antena de eje de cobre de 50 ohmios) |
