IOT-N010: Nodo de monitoreo de múltiples sensores de bajo consumo de energía

El sistema de red en estrella de monitoreo de sensores de consumo de energía ultrabajo se utiliza principalmente para la adquisición de datos de sensores y el control de Internet de las cosas. Todo el sistema de red está compuesto por la puerta de enlace IOT-G010 y el nodo IOT-N010/IOT-THS010, que adopta el modo de red de red inalámbrica en estrella. Internamente se utiliza un buen mecanismo de coordinación y un algoritmo de programación preciso entre el nodo y la puerta de enlace para evitar colisiones entre paquetes de datos en el aire. El sistema ha implementado el protocolo de comunicación entre el nodo y la puerta de enlace, y los clientes pueden construir una red de adquisición y control confiable siempre que sigan una configuración simple. El módulo de nodo IOT-N010, como extremo de nodo de la red, utiliza un módulo de comunicación inalámbrica y ARM de bajo consumo y alto rendimiento. Establecer un intervalo de recolección adecuado puede lograr fácilmente varios años de duración de la batería. Especialmente indicado para sistemas de control y adquisición de datos alimentados por baterías.
Este producto también reserva varias interfaces de SPI, I2C y GPIO para facilitar el desarrollo personalizado y la expansión de las funciones del producto.

Contáctenos

DESCARGAR

Parámetro	Mín.	Tipo.	Máx.	Unidad	Condiciones
Condiciones de operación
Rango de voltaje de funcionamiento	1.8	3.3	3.6	V
Rango de temperatura de funcionamiento	-40	25	85	℃
Consumo actual
Corriente RX		<18,5		mamá
TX actual		<100		mamá	@20dBm
Dormir actual		<1,5		ua
Parámetros de radiofrecuencia
Tasa de modulación	1.2	9.6	1000	Kbps	GFSK
Potencia de salida	-1	/	20	dBm	Configurable por software
Recepción de sensibilidad		-121		dBm	@1.2kbps
Rango de frecuencia	424,42		444.42	megahercio
Velocidad en baudios del puerto serie	1200		115200	bps
Número de nodos	1		255
Actualización del puerto serie	Apoyo
Actualización aérea	Apoyo
Parámetros de configuración inalámbrica	Apoyo
Despierto inalámbrico	Apoyo
RSSI	Apoyo
Calcular la duración de la batería	Apoyo
Malla	Apoyo
Reenvío automático	Apoyo

Función especial	Adquisición de sensores

Características del nodo de monitoreo de sensores IOT-N010

Consumo de energía ultrabajo del nodo
Red estrella (admite retransmisión automática multicapa)
Recopilación de datos multipunto (hasta 255 para una única puerta de enlace)
Entrada y salida de datos en serie
Mecanismo para evitar colisiones de datos de varios niveles
Actualización del firmware del puerto serie
Actualización de firmware OTA
Intervalo de tiempo de carga programable
despertar en el aire
Modificación de parámetros OTA
Grado industrial (-40 - +85 ℃)
Múltiples mecanismos anti-choque
Cifrado de datos inalámbrico
Múltiples interfaces reservadas como SPI, I2C, GPIO, etc., con gran capacidad de expansión
Personaliza varias funciones rápidamente
Duración de la batería calculada con precisión
Indicador de intensidad de la señal RSSI
Mecanismo de retransmisión automática
Indicador de enlace perdido

Circuito de aplicación típico del nodo de monitoreo de sensores IOT-N010

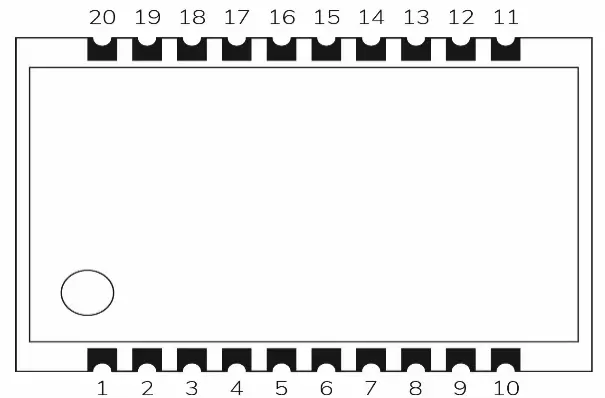

Pines del nodo de monitoreo de sensores IOT-N010

Pin No.	Definiciones de pines	Estado de entrada y salida: entrada O salida	Descripción
1	VCC	—	Potencia positiva (1,8-3,6 V)
2	Tierra	—	Tierra eléctrica
*3	DESPERTAR	oh	Se utiliza para despertar MCU externo, nivel bajo de salida inactiva, nivel alto de salida de despertar
4	SCL	—	I2C reservado
5	ASD	—	I2C reservado
6	NSS	—	SPI reservado
7	SCLK	—
8	miso	—
9	MOSI	—
*10	*Primero	I	Restablecer el pin, tirar hacia arriba o flotar para funcionar, restablecer el nivel bajo (versión PCB V1.1)
*10	Tierra	—	PCB V10, tierra de alimentación (versión PCB V1.0)
11	HORMIGA	—	Conecte la antena (antena de eje de cobre de 50 ohmios)
12	Tierra	—	Tierra de la antena
13	GPIO0	—	Mantener
14	TXD	oh	Comunicación de datos de comunicación en serie.
15	RXD	I	Comunicación de datos de comunicación en serie.
16	TXLED	oh	Indicador de lanzamiento, luces de bajo nivel
17	RXLED	oh	Indicador de recepción, luces de bajo nivel.
18	ESTABLECER_MODO	I	Configure el pasador, tire de él hacia abajo durante 3 segundos para ingresar al modo de configuración, tire de él hacia abajo durante 15 segundos para restaurar la configuración de fábrica.
19	SET_MODE_IND	I	Indicación del modo de configuración, salida baja al ingresar al modo de configuración; entrada alta al salir
20	Tierra	—	Tierra eléctrica
*3, El modo de activación se puede cambiar según las necesidades del cliente, nivel de soporte de activación, activación de pulso alto y bajo; comuníquese con el vendedor correspondiente.
*10, RST solo es compatible con versiones de hardware posteriores a V1.1

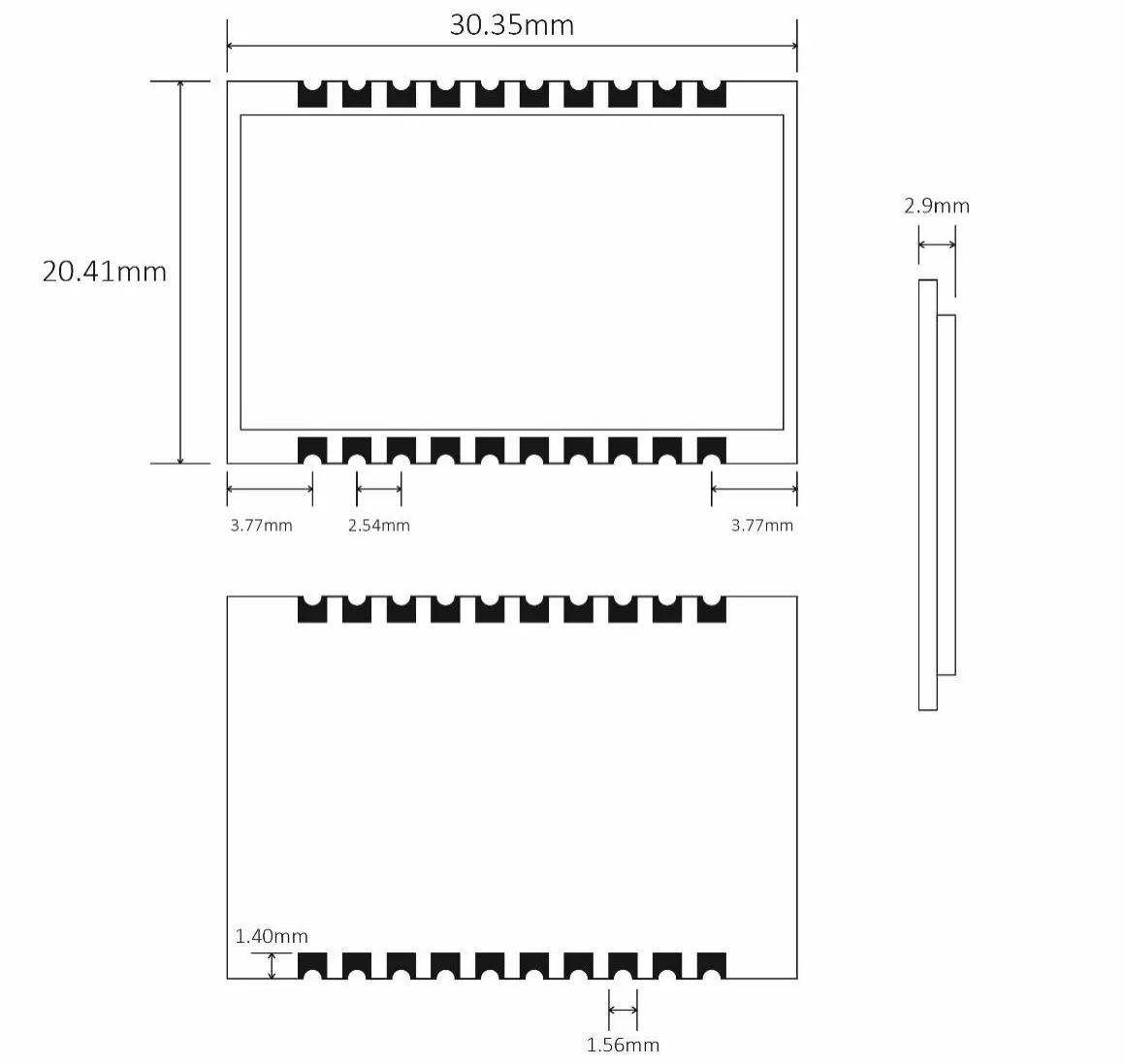

Tamaños mecánicos del nodo de monitoreo de sensores IOT-N010
