AGPS20P-36I: Antena pasiva GPS de 1575,42 MHz
La AGPS20P-36I es una antena pasiva GPS de 1575,42 MHz diseñada para las bandas de frecuencia GPSL1 y Glonass. Se utiliza ampliamente en navegación de vehículos, rastreo de posicionamiento, equipos de seguridad, grabadoras de conducción y otras aplicaciones. La antena consta de un dieléctrico cerámico de microondas y un cable coaxial RF. Se caracteriza por su alta ganancia y un amplio haz de lóbulo principal.
Características de la antena pasiva GPS
| NO | Artículo | Presupuesto |

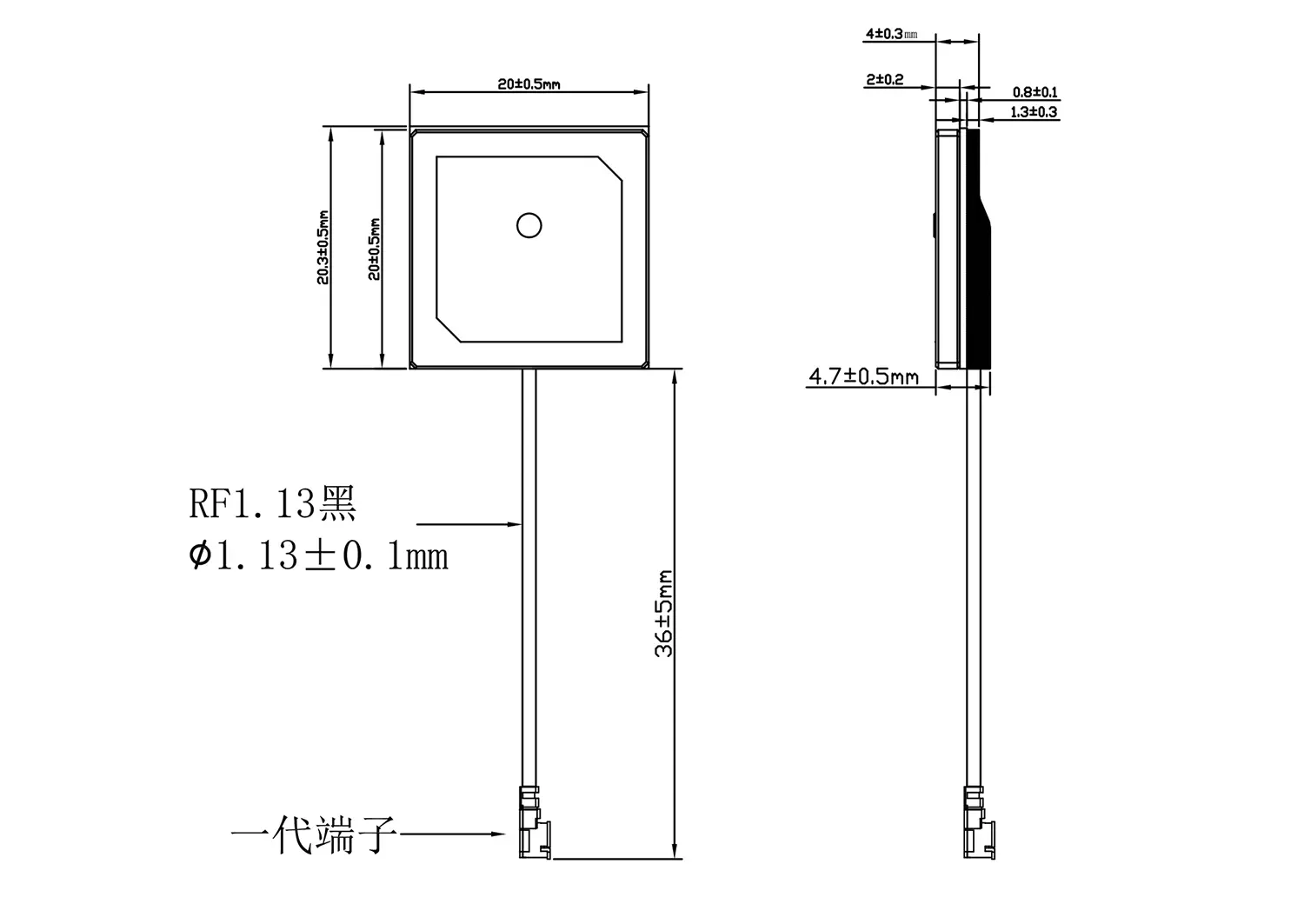

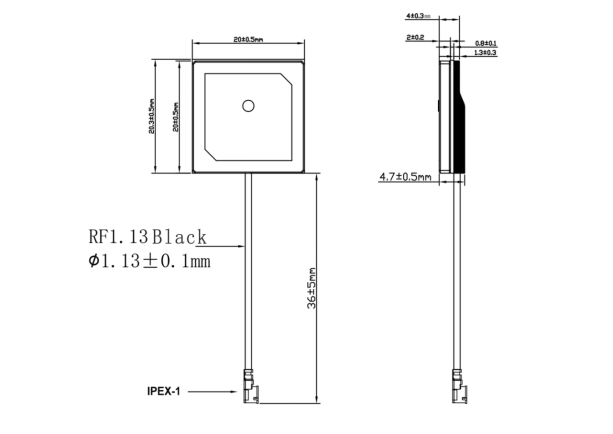

| 1 | Tamaño | 20*20*4 (mm) |
| 2 | Dispositivo de protección | Hojalata |
| 3 | tarjeta de circuito impreso | Placa de fibra FR4 |
| 4 | LNA | Pasivo |
| 5 | Cable | RF1.13 /36±5 mm |
| 6 | Antena dieléctrica | Antena de cerámica 20*20*2 |
| 7 | Temperatura de funcionamiento | -35℃ ～ +75℃ |
| 8 | Humedad de trabajo | 0% ～ 95% |
| 9 | Temperatura de almacenamiento | -40℃～+80℃ |
| 10 | Humedad de almacenamiento | 0% ～ 95% |
| Frecuencia | Otros |
| Tipo | GPS |
| Ganar | 3dBi |
| Tamaño (mm) | <30 |
| Material y tecnología | Cerámica |
Característica de la antena pasiva GPS
| NO | Artículo | Presupuesto | Post Tolerancia Ambiental |
| 1 | Rango de frecuencia de recepción | 1575,42 ± 1,1 | ±2,5 |
| 2 | Frecuencia central (MHz) （con plano SpuareGND de 30 mm） | 1575.42 | ±5.0 |
| 3 | Ancho de banda (MHz) (pérdida de retorno≤-10 dB) | ≥10 | ±0,5 |
| 4 | VSWR (en frecuencia central) | ≤2.0 | ±0,5 |
| 5 | Ganar | 3 | ±1 |
| 6 | Relación axial (con plano GND cuadrado de 70 mm) | 3,0 dB | ±0,2 |
| 7 | Polarización | Circular para diestros | ---- |
| 8 | Impedancia (Ω) | 50 | ±5 |
