SW433-FPC01: Antena FPC de 433 MHz

Parámetros técnicos

• Rango de frecuencia: 430~440 MHz
• ROE: <3,0
• Ganancia: 1±0,5 dBi
• Impedancia de entrada: 50 Ω
• Cable + FPC: línea negra 0,8 + PI + cobre electrolítico
• Temperatura de trabajo: - 30~ + 85 ̊˚C
• Temperatura de almacenamiento: - 30~ + 85 ̊˚C

NOTA:

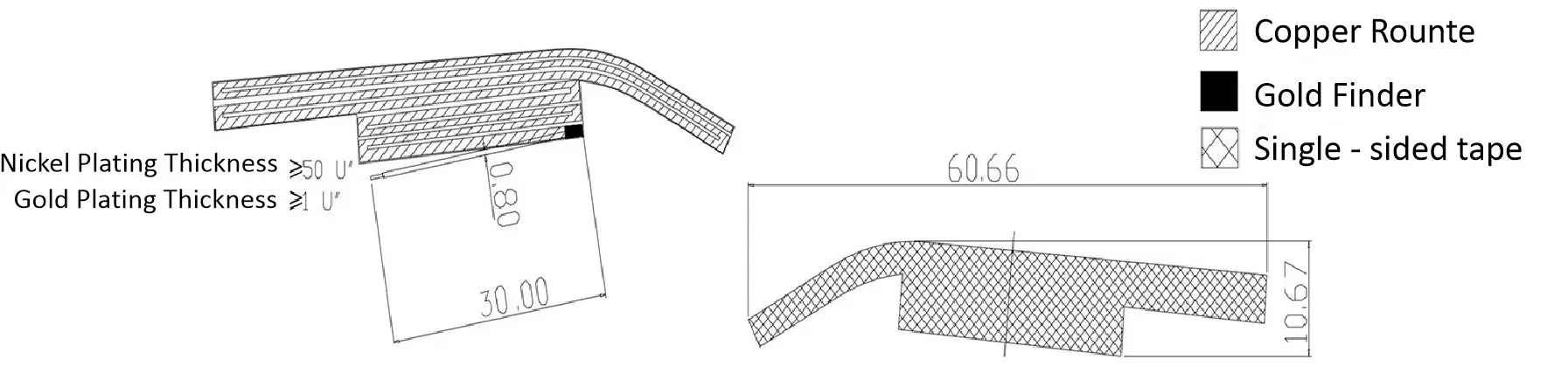

1. Las dimensiones marcadas con un asterisco (*) son dimensiones críticas de inspección. La posición de los orificios debe ajustarse según sea necesario para garantizar un ajuste correcto del conjunto.
2. Salvo que se especifique lo contrario, todos los radios de filete deben ser R = 0,30 mm. Las dimensiones deben controlarse según el valor nominal (media). Para otras tolerancias no especificadas, consulte la nota general de tolerancias en el marco de dibujo.

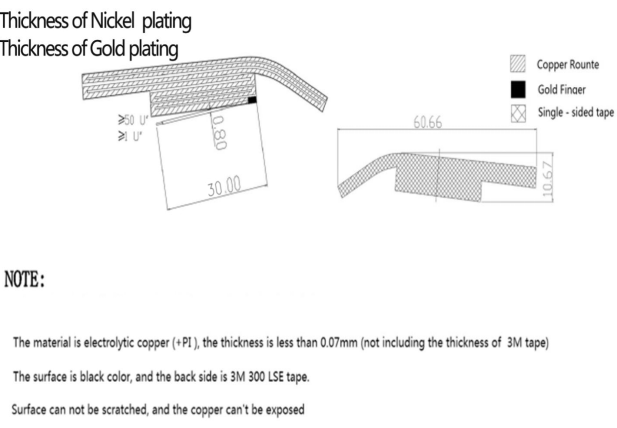

3. Material: Cobre electrolítico + poliimida (1,5 capas). El espesor total debe ser inferior a 0,07 mm (sin adhesivo 3M).
4. La superficie frontal debe ser negra; la superficie posterior debe estar completamente cubierta con adhesivo 3M 300LES.
5. La sección en forma de cruz representa las trazas de cobre. El área con sombreado verde es solo el sustrato, sin cobre, y sirve como área de conexión. El contorno general debe seguir el contorno de la sección transversal.
6. La superficie deberá estar libre de rayones que expongan el cobre, enchapado deficiente, oxidación, muescas, abolladuras, burbujas, grietas o cualquier materia extraña, manchas, desalineación o defectos similares.

Las antenas han sido probadas en un entorno inalámbrico simulado mediante Network Analyzer.
