¿Cuáles son las ventajas y características de un módulo serie inalámbrico? ¿Cómo se utiliza un módulo serie inalámbrico?

SV651 es un módulo RF de clase industrial y altamente integrado. Se puede elegir TTL/232/485 correspondiente a SV651-TTL/SV651-232/SV651-485. SV651 tiene buena sensibilidad y potencia de salida de 500 mW para lograr un largo alcance de RF y una comunicación de RF confiable. Para evitar interferencias, el SV651 proporciona 40 canales de frecuencia y Net ID configurable. SV651 es flexible pero fácil de usar, viene con muchos parámetros, tales como: frecuencia, velocidad de datos, potencia de salida, ID de red, ID de nodo. Los usuarios pueden configurar los parámetros a través de una PC o el propio dispositivo del cliente.

La serie inalámbrica es una tecnología de comunicación inalámbrica que permite que los dispositivos, que normalmente se conectarían mediante conexiones por cable (como RS232, RS485 y otras interfaces serie estándar), transmitan datos de forma inalámbrica. Un módulo serie inalámbrico normalmente consta de dos partes: un transmisor y un receptor. El transmisor convierte datos en serie en señales inalámbricas y las transmite, mientras que el receptor recibe las señales inalámbricas y las convierte nuevamente en datos en serie.

Ventajas de los módulos serie inalámbricos

Fácil instalación: No es necesario tender cables físicos, lo que reduce los costos y la complejidad del cableado. Flexibilidad: facilita la comunicación entre dispositivos móviles y facilita la expansión y reconfiguración de los diseños de red. Rango de transmisión: en comparación con la comunicación por cable, la serie inalámbrica puede transmitir datos a distancias que van desde decenas de metros hasta varios kilómetros. Algunos módulos especialmente diseñados pueden alcanzar distancias de transmisión aún más largas.

Alta potencia de salida: una potencia de salida de 500 mW garantiza una comunicación estable en un amplio rango, lo que permite que la señal se transmita a distancias mayores con una susceptibilidad reducida a las interferencias.

Sensibilidad ultrabaja: una sensibilidad de -121 dBm permite la detección y recepción de señales extremadamente débiles, lo que garantiza que el dispositivo pueda funcionar normalmente incluso en entornos ruidosos extrayendo señales útiles.

Velocidad de datos: en un entorno abierto y sin obstáculos, la distancia máxima de transmisión del módulo serie inalámbrico SV651 puede alcanzar los 2800 metros a una velocidad de datos de 1,2 Kbps. Puede seleccionar una velocidad de comunicación adecuada según las necesidades de transmisión de datos para garantizar una transferencia de datos precisa y en tiempo real.

Bandas de frecuencia operativa: las opciones incluyen 433/470/868/915 MHz. Seleccione la banda de frecuencia adecuada de acuerdo con las regulaciones regionales para evitar interferencias con otros dispositivos de comunicación inalámbrica.

Resistencia a interferencias de grado industrial: el módulo serial inalámbrico puede funcionar de manera estable y confiable en entornos industriales ruidosos y propensos a interferencias.

Diseño de vigilancia eficiente: en caso de una anomalía, el módulo se reiniciará automáticamente y continuará funcionando de acuerdo con la configuración de parámetros anterior.

Circuito de reinicio automático antichoque de hardware incorporado: este circuito evita eficazmente que el dispositivo se congele o funcione mal. Puede detectar problemas automáticamente y activar una operación de reinicio, lo que permite que el dispositivo se reinicie y reanude el funcionamiento normal.

Función de detección de intensidad de señal RSSI: cuando el módulo cambia al modo de configuración, la RF detectará la intensidad de la señal circundante en tiempo real. Los usuarios pueden enviar los comandos correspondientes a través del puerto serie para obtener el valor actual de intensidad de la señal en tiempo real del módulo.

Amplia gama de aplicaciones: ampliamente utilizado en automatización industrial, monitoreo remoto, hogares inteligentes, lectura de medidores inalámbricos, sistemas de control de acceso y diversos escenarios de recopilación de datos inalámbricos.

Método de uso del módulo serie inalámbrico

Conexión de hardware: conecte el módulo serie inalámbrico al puerto serie del dispositivo de destino mediante un cable serie (como RS232, RS485, TTL, etc.)

Según los requisitos del módulo, proporcione al módulo la fuente de alimentación adecuada.

Configuración de parámetros

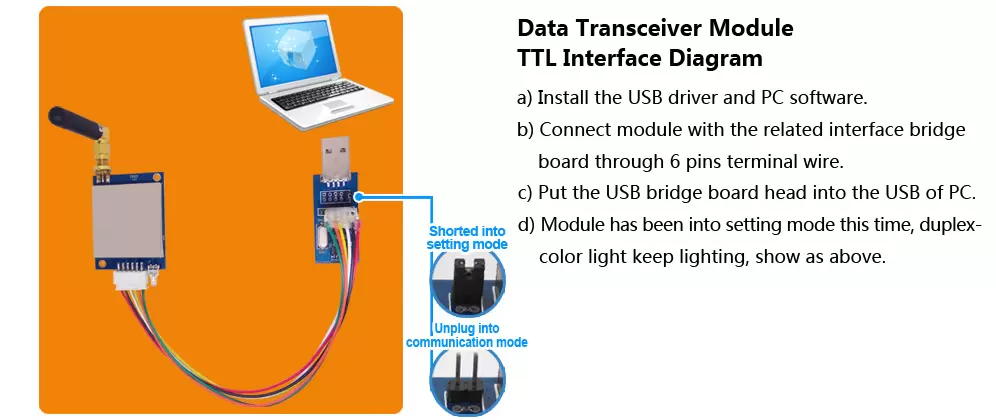

En el modo de trabajo, tire hacia abajo del pin SET para forzar al SV651 a entrar en el modo de configuración. Cuando utilice la placa puente USB, simplemente coloque la tapa corta para ingresar al modo de configuración.

En el modo de configuración, se encenderán tanto el LED azul como el rojo, como se muestra a continuación:

Diversas configuraciones de parámetros del puerto serie

Una vez que el módulo se conecta correctamente, ingresa al estado de "configuración de parámetros". Los usuarios pueden modificar los parámetros relevantes del módulo a través de una interfaz de PC.

Transmisión de datos

Una vez configurado, el módulo de puerto serie inalámbrico puede convertir datos del puerto serie en señales inalámbricas y transmitir los datos al dispositivo receptor de destino. El dispositivo receptor recibe datos a través del módulo de puerto serie inalámbrico y los convierte nuevamente en salida de datos del puerto serie al dispositivo de destino.
