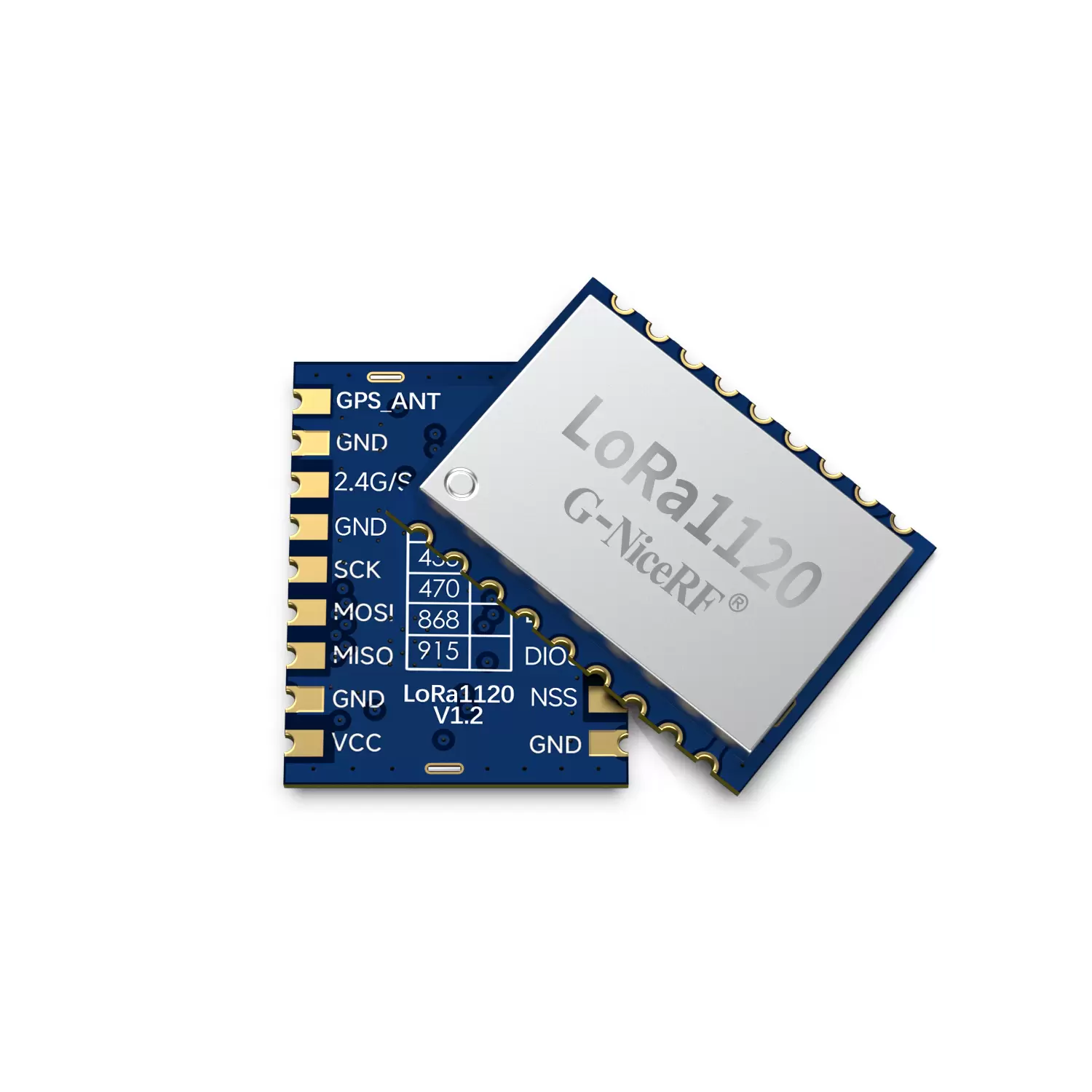

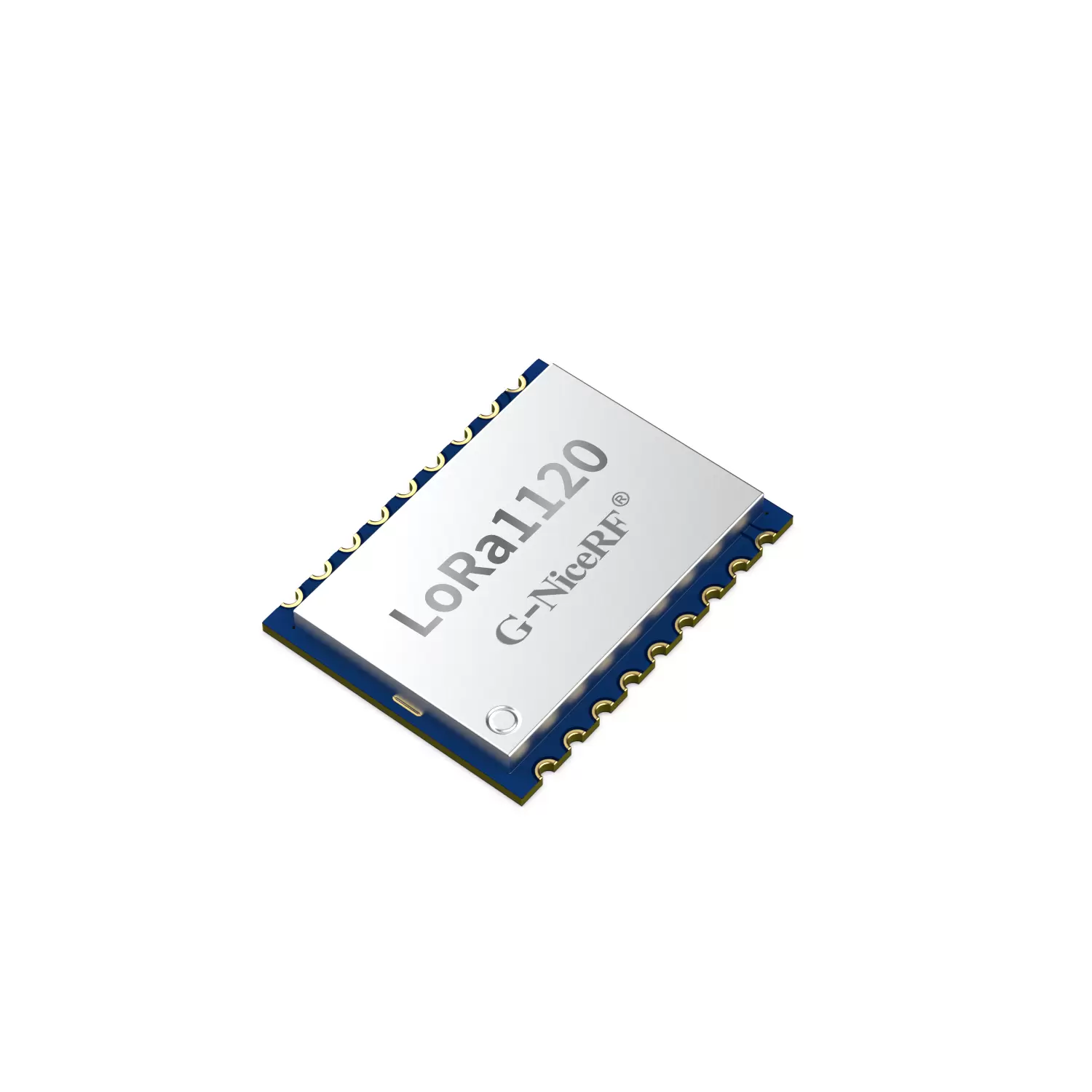

Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW
Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW

Módulo de comunicación inalámbrica multibanda LoRa1120:160 mW

LoRa1120 adopta el chip LR1120 de Semtech, un módulo de consumo ultrabajo diseñado específicamente para aplicaciones de geolocalización global. Admite comunicación LoRa multibanda y de espectro ensanchado por salto de frecuencia de largo alcance (LR-FHSS), operando en las bandas industriales, científicas y médicas (ISM) sub-GHz y 2,4 GHz, así como en la banda S autorizada para comunicaciones satelitales. El módulo integra un escáner multiconstelación nativo de la nube para el Sistema Global de Navegación por Satélite (GNSS) y un escáner pasivo de direcciones MAC WiFi, ambos gestionados a través de LoRaCloud™ de Semtech. El LR1120 cumple con los requisitos de la capa física de la especificación del estándar LoRaWAN publicada por LoRa Alliance, a la vez que mantiene la configurabilidad para satisfacer diversas necesidades de aplicaciones y protocolos propietarios.

DESCARGAR
    SIN DATOS

Parámetros

Condición de prueba

Mín.

Típico.

Máximo

Unidad

Rango de voltaje


1.8

3.3

3.6

V

Temperatura de funcionamiento


- 4 0

25

85

°C

Señal de entrada máxima



10


dBm

Consumo actual

Corriente de transmisión

433 MHz


< 110


mamá

@2,4 GHz


<36


mamá

Recibir corriente

@3,3 V, 2,4 G


< 7


mamá

@3,3 V , 433 MHz


< 6


mamá

Corriente de sueño

@3,3 V


< 1


uA

Parámetros de RF

Rango de frecuencia

@433 MHz

400


460

megahercio

@470 MHz

470


510

megahercio

@868 MHz

850


890

megahercio

@915 MHz

900


940

megahercio

Potencia de transmisión

@Sub-GHz

19

21


dBm

2,4 GHz

10

11


dBm

Sensibilidad de recepción

Ancho de banda = 62,5 kHz, frecuencia de transmisión = 12 a sub -GHz


-142


dBm

Ancho de banda = 125 kHz, frecuencia de corte = 12

@Bandas S


-132


dBm

Ancho de banda = 406 kHz, frecuencia de transmisión = 7 a 2,4 GHz


-129


dBm

Error de frecuencia



10


ppm

Tasa de modulación (@ S ub-GHz)

@LoRa

0.01


62.5

Kbps

@FSK

0.6


300

Kbps

Tasa de modulación ( bandas S )

@LoRa

0.292


87.5

Kbps

Tasa de modulación (bandas de 2,4 G )

@LoRa

0.476


87.5

Kbps


  Características

  • Bandas sub-GHz: 433/470/868/915 MHz (personalizable: 150~960 MHz)

  •  Bandas S: 1900 MHz ~ 2200 MHz

  • Bandas 2.4G: 2400 MHz ~ 2500 MHz

  • Sensibilidad de banda S: hasta -132dBm a BW=125 KHz, SF=12

  •  Sensibilidad en bandas sub-GHz: hasta -144dBm a BW=62,5 KHz, SF=12

  • Sensibilidad de 2,4 GHz: hasta -129 dBm a BW=406 KHz, SF=7

  • Protección electrostática (ESD)

  • Admite LR-FHSS

  • Admite el protocolo LoRaWAN y Sigfox

  • Admite cifrado y descifrado AES-128

  • Alcance sub-GHz de más de 5 km en áreas abiertas

  • Potencia de transmisión ajustable, hasta 22dBm

  • Corriente de reposo < 1µA

  • Corriente de recepción <7 mA

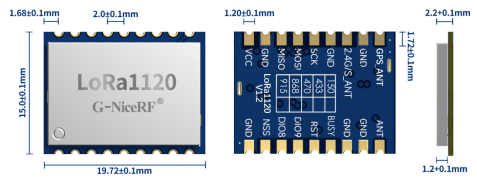

  • Tamaño pequeño, diseño de agujero de sello.

    Aplicaciones

  • Drones

  • Riego remoto

  • Hogar inteligente/Agricultura inteligente

  • Fabricación industrial

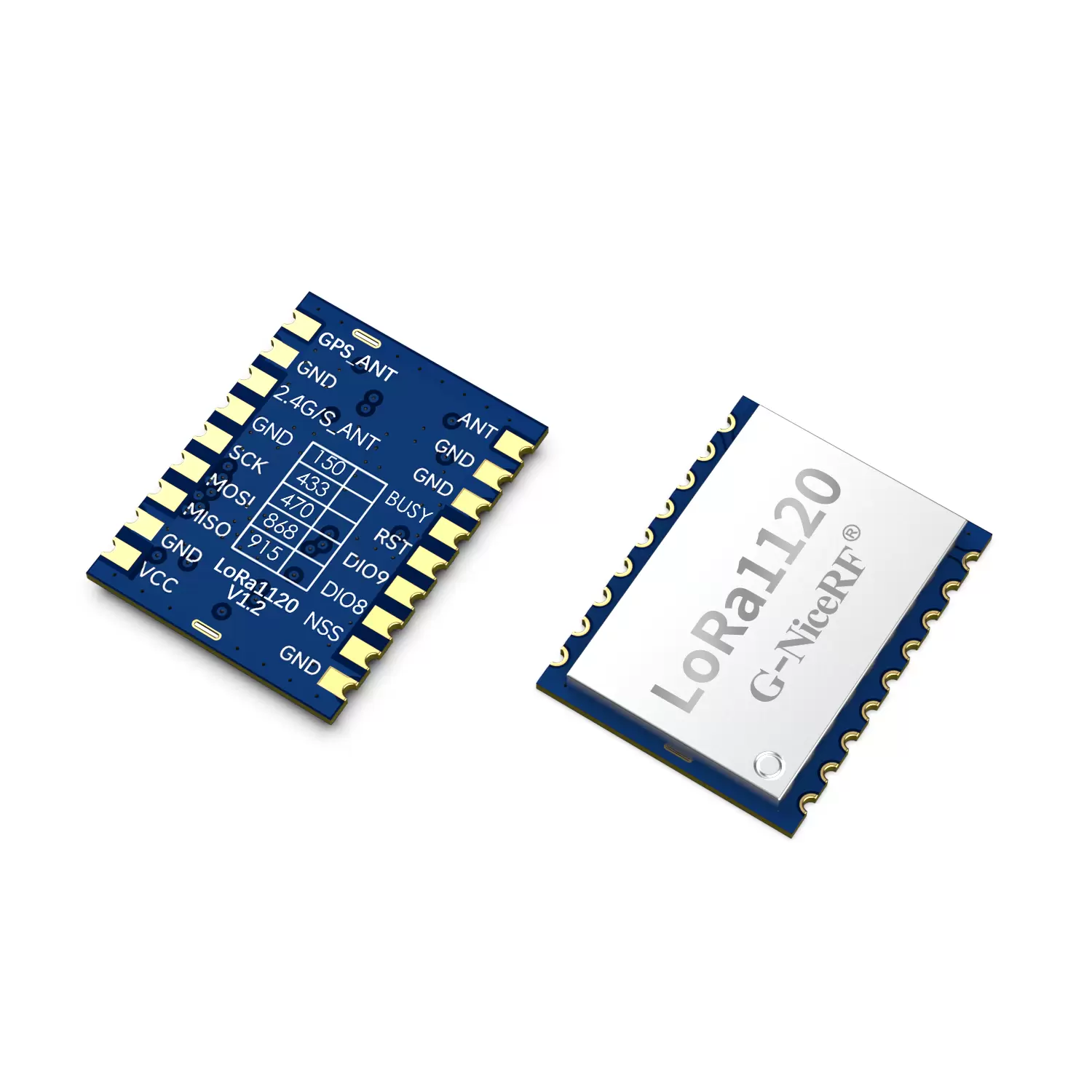

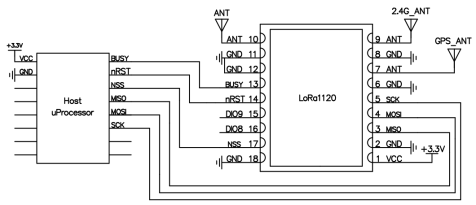

Pin N.º

Nombre del pin

E/S

Descripción

1

VCC


Conectar a la fuente de alimentación positiva

2,6,8,11,12,18

Tierra


Conectar a la fuente de alimentación negativa

3

MISO

Oh

Salida de datos SPI

4

MOSI

I

Entrada de datos SPI

5

SCK

I

Entrada de reloj SPI

7

2.4/S_ANT


Interfaz de antena de banda 2.4G y S, antena externa de 50 Ω

9

GPS_ANT

I

Interfaz de antena GPS , antena externa de 50 Ω

10

ANTA     HORMIGA


Interfaz de antena de banda sub-GHz, antena externa de 50 Ω

13

OCUPADO

Oh

Se utiliza para indicar el estado, consulte la documentación del chip para obtener más detalles.

14

RST

I

Restablecer la entrada del disparador, consulte la hoja de datos del chip para obtener más detalles

15

DIO9

IO

Interfaz digital multipropósito, consulte la hoja de datos del chip para obtener más detalles

16

DIO8

IO

Interfaz digital multipropósito, consulte la hoja de datos del chip para obtener más detalles

17

Sistema Nacional de Seguridad

IO

Entrada de selección de chip SPI
