Módulo Star Network Uart LoRa Serie LoRaStar
- El módulo LoRaStar es un módulo uart LoRa que funciona en una red en estrella. Cada módulo puede cambiar de centro o nodo para formar una red inalámbrica en estrella. Admite la función MESH automática, que puede comunicarse sin zona ciega ni limitación de distancia. El módulo también proporciona funciones opcionales como cifrado de datos inalámbrico AES128 y LBT (escuchar antes de hablar) para admitir más aplicaciones.
- El módulo LoRaStar se basa en el chip SX127X de Semtech y utiliza tecnología avanzada de salto de frecuencia de modulación de espectro ensanchado LoRa para lograr una alta sensibilidad. El poder de penetración y la distancia de comunicación son muy superiores a los productos FSK y GFSK actuales y tienen una antiinterferencia más fuerte.
- LoRaSTAR utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.
|
LoRaStar610 | Parámetro | mín. | Tipo. | máx. | Unidad | Condición | ||||
| Condiciones de trabajo | ||||||||||
| Rango de voltaje | 3.3 | 5.0 | 6.5 | V | *2 | |||||
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | ||||||
| Consumo actual | ||||||||||
| corriente de rx | < 15 | mamá | nivel TTL | |||||||
| corriente de transmisión | < 130 | mamá | ||||||||
| Dormir actual | *1 | < 200 | ua | |||||||
| Parámetro de radiofrecuencia | ||||||||||
| Rango de frecuencia (diferentes especificaciones) | 414.92 | 433.92 | 453.92 | megahercio | @433MHz | |||||
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | ||||||
| 849,92 | 868,92 | 888.92 | megahercio | @868MHz | ||||||
| 895.92 | 914.92 | 934.92 | megahercio | @915MHz | ||||||
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa | |||||
| Potencia de salida | 4 | 20 | +20 | dBm | Software 7 ajustable | |||||
| Sensibilidad | -139 | dBm | @91bps | |||||||
|
lorastar611 | Parámetro | mín. | Tipo. | máx. | Unidad | Condición | ||||
| Condiciones de trabajo | ||||||||||
| Rango de voltaje | 3.3 | 5.0 | 6.5 | V | ||||||
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | ||||||
| Consumo actual | ||||||||||
| corriente de rx | < 15 | mamá | Nivel TTL | |||||||
| corriente de transmisión | < 130 | mamá | ||||||||
| Dormir actual | *1 | < 200 | ua | |||||||
| Parámetro de radiofrecuencia | ||||||||||
| Rango de frecuencia (diferentes especificaciones) | 414.92 | 433.92 | 453.92 | megahercio | @433MHz | |||||
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | ||||||
| 849,92 | 868,92 | 888.92 | megahercio | @868MHz | ||||||
| 895.92 | 914.92 | 934.92 | megahercio | @915MHz | ||||||
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa | |||||
| Potencia de salida | 4 | 20 | +20 | dBm | Software 7 ajustable | |||||
| Sensibilidad | -139 | dBm | @91bps | |||||||
|
LoRaStar6100 LoRaStar6102 | Parámetro | mín. | Tipo. | máx. | Unidad | Condición | ||||
| Condiciones de trabajo | ||||||||||
| Rango de voltaje | 3.3 | 5.0 | 6.5 | V | ||||||
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | ||||||
| Consumo actual | ||||||||||
| Rxactual | < 16 | mamá | @5V, nivel TTL | |||||||
| corriente de transmisión | < 600 | mamá | @5V, nivel TTL | |||||||
| Dormir actual | < 250 | ua | @5V, nivel TTL | |||||||
| Parámetro de radiofrecuencia | ||||||||||
| Rango de frecuencia (diferentes especificaciones) | 414.92 | 433.92 | 453.92 | megahercio | @433MHz | |||||
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | ||||||
| 849,92 | 868,92 | 888.92 | megahercio | @868MHz | ||||||
| 895.92 | 914.92 | 934.92 | megahercio | @915MHz | ||||||
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa | |||||
| Potencia de salida | + 24 | > 29,5 | + 31 | dBm | @5V,@433/490MHz | |||||
| + 21 | > 27 | + 28,5 | dBm | @5V,@868/915MHz | ||||||
| Sensibilidad | -139 | dBm | @91 bps | |||||||
|
LoRaStar6200 | Parámetro | mín. | Tipo. | máx. | Unidad | Condición | |
| Condiciones de trabajo | |||||||
| Rango de voltaje | 9 | 12 | 30 | V | |||
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |||
| Consumo actual | |||||||
| Rxactual | < 18 | mamá | Nivel TTL | ||||
| corriente de transmisión | < 500 | mamá | @33dBm, 12V | ||||
| Dormir actual | < 7 | mamá | |||||
| Parámetro de radiofrecuencia | |||||||
| Rango de frecuencia (diferentes especificaciones) | 414.92 | 433.92 | 453.92 | megahercio | @433MHz | ||
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | |||
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa | ||
| Potencia de salida | 18 | / | +33 | dBm | @12V,@433/490MHz | ||
| Sensibilidad | -139 | dBm | @91bps | ||||
|
LoRaStar6500 | Parámetro | mín. | Tipo. | máx. | Unidad | Condición | |
| Condiciones de trabajo | |||||||
| Rango de voltaje | 9 | 12 | 30 | V | *2 | ||
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |||
| Consumo actual | |||||||
| corriente de rx | < 18 | mamá | Nivel TTL | ||||
| corriente de transmisión | <1.8 | A | @37dBm, 12V | ||||
| Dormir actual | < 7 | mamá | |||||
| Parámetro de radiofrecuencia | |||||||
| Rango de frecuencia Diferentes especificaciones | 414.92 | 433.92 | 453.92 | megahercio | @433MHz | ||
| 470.92 | 490.92 | 509.92 | megahercio | @470MHz | |||
| Tarifa de datos | 91 | 656 | 17353 | bps | @LoRa | ||
| Potencia de salida | 28 | / | +37 | dBm | @12V,@433/490MHz | ||
| Sensibilidad | -139 | dBm | @91bps | ||||
| Interfaz | TTL, RS232, RS485 |
| Red | ESTRELLA |
| Frecuencia | 433MHz, 470MHz, 868MHz, 915MHz |
| Modulación | lora |
| Potencia de salida | 100mW, 500mW, 1W, 2W, 5W, 30W |
Características de la serie LoRaStar del módulo Uart LoRa
- red estrella
- Centro/nodo/ruta/nodo + ruta opcional
- Enrutamiento MESH, sin zona ciega, sin límite de distancia
- LBT (escuchar antes de hablar) opcional
- Cifrado de datos AES128 opcional
- Vigilante de software incorporado
- Protección de reinicio de hardware incorporada
- Múltiples opciones de potencia de transmisión (100 mW a 5 W)
- Parámetros del puerto serie diversificados
- Banda de frecuencia: 433/470/868/915 MHz para opción
- Modulación LoRa
- Interfaz TTL/232/485
- Sensibilidad hasta -139 dBm
- Protección ESD
- Rango de temperatura de funcionamiento: -40 ~ +85 ℃
Aplicaciones de la serie Uart LoRa Module LoRaStar
- Mando a distancia
- Lectura remota de contadores
- Recopilación de datos industriales
- Telemetría domótica
- Comunicación de datos inalámbrica
- Sistema de control de acceso

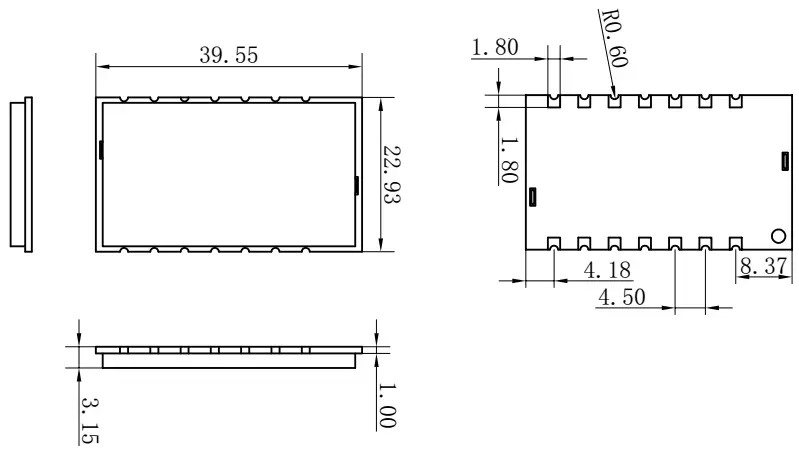

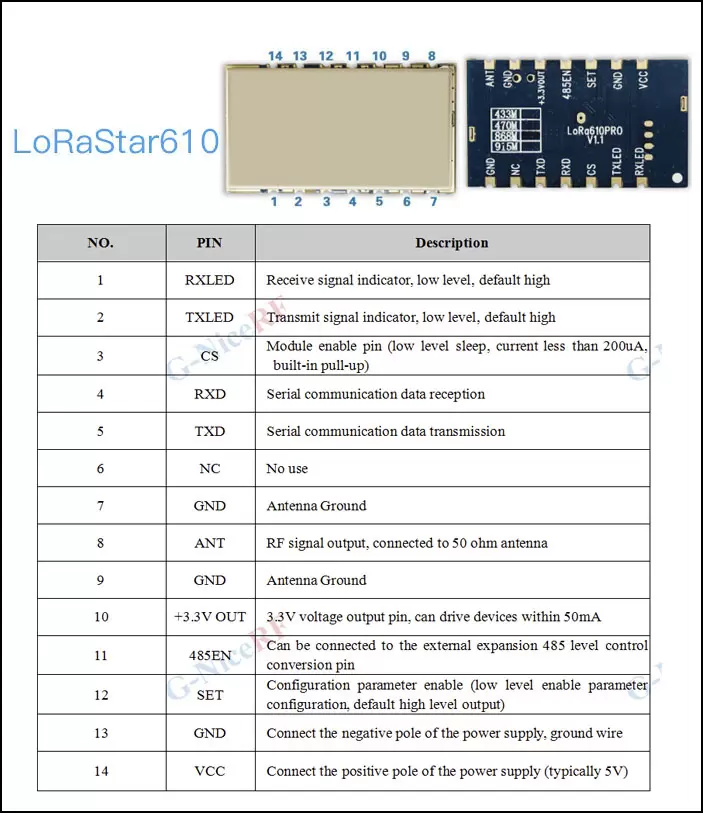

LoRaStar610:

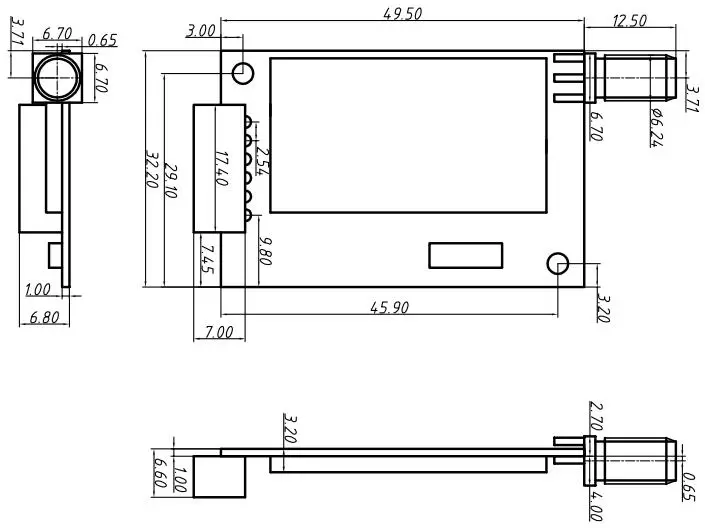

LoRaStar611:

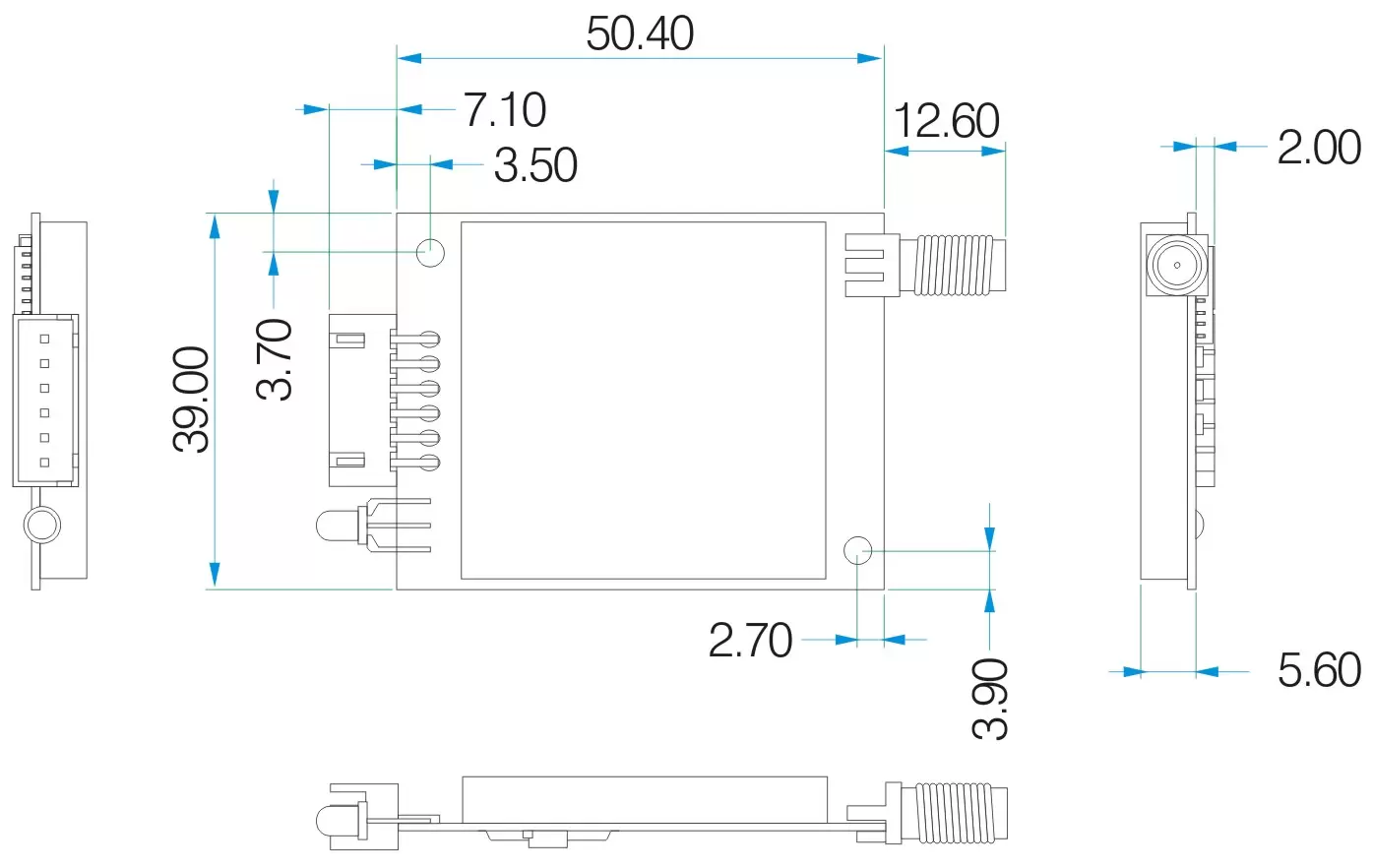

LoRaStar6100:

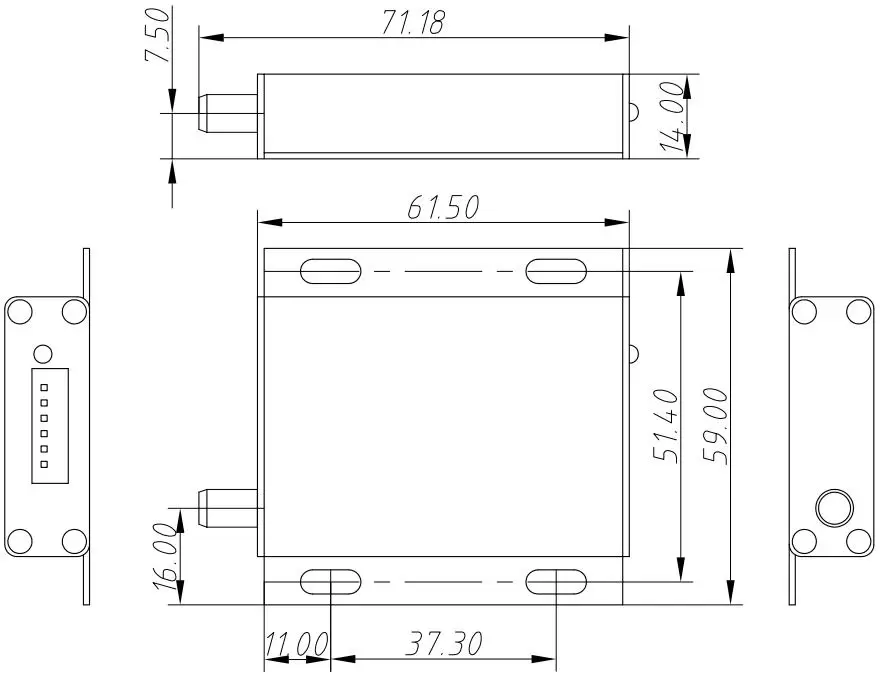

LoRaStar6102:

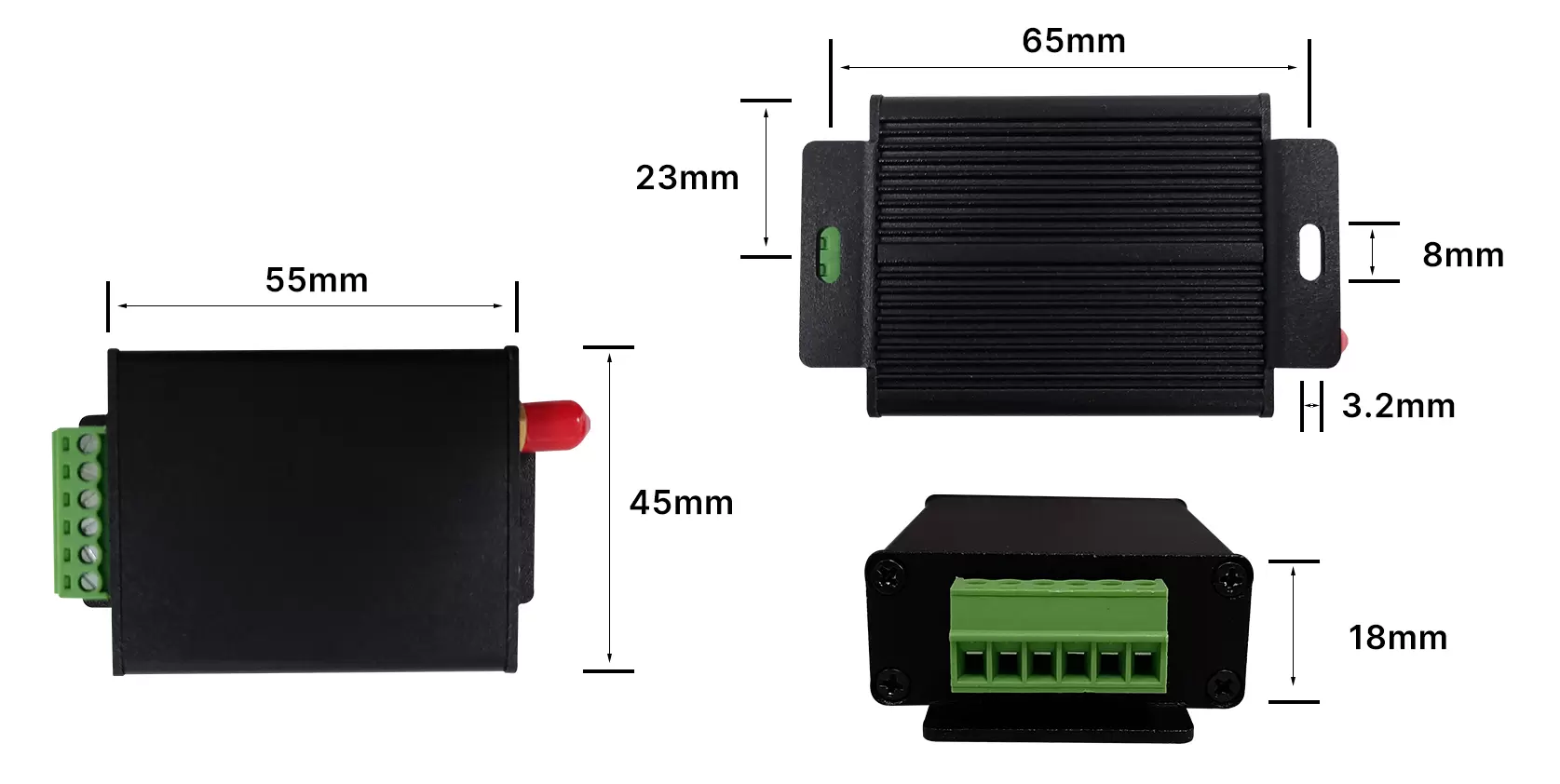

LoRaStar6200:

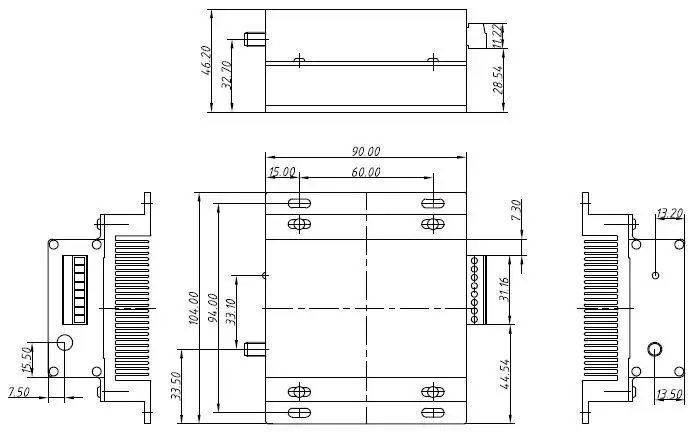

LoRaStar6500:
