Módulos RF Uart de red en malla Serie SV-MESH

La serie SV-MESH son módulos de rf uart de red MESH de ultra larga distancia, que adoptan los chips de Silicon Labs de alto rendimiento. Disponen de modos de trabajo NODO y ROUTER, pueden ser como repetidores de forma automática. Es fácil construir una red sin áreas ciegas ni limitación de distancia. Para evitar interferencias, SV-MESH proporciona 40 canales de frecuencia y Net ID configurable. SV-MESH es flexible pero fácil de usar, viene con muchos parámetros, como: frecuencia, velocidad de datos, potencia de salida, ID de red, ID de nodo. Los usuarios pueden configurar los parámetros a través de una PC o el propio dispositivo del cliente.
SV-MESH utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetros	Mín.	Tipo.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	3.3	5.0	6.5	V	@100mW
	3.3	5.0	6.5	V	@500mW
	4.5	5.0	6.5	V	@2W
	9	12	18	V	@3W
	9	12	30	V	@5W
	4.5	5.0	5.5	V	@Puerto USB
Consumo actual
Dormir actual		< 5		ua	@100mW、500mW、2W
Dormir actual		< 5		mamá	@3W、5W
corriente de rx		25		mamá	Nivel @TTL
		34		mamá	@Nivel RS485
		33		mamá	@Nivel RS232
		26		mamá	@Nivel USB
corriente de transmisión		< 95		mamá	@100mW
		< 350		mamá	@500mW
		< 900		mamá	@2W
		< 600		mamá	@3W
		< 1,8		A	@5W
Parámetros de radiofrecuencia
Rango de frecuencia	414.92	433.92	453.92	megahercio	@433MHz
	470.92	470.92	509.92	megahercio	@470MHz
	849,92	868,92	888.92	megahercio	@868MHz
	895.92	914.92	934.92	megahercio	@915MHz
Potencia de salida	-1	+20	+20	dBm	100mW
	+20	+27	+27	dBm	500 megavatios
	+13	+33	+33	dBm	2W
	+15	+35	+35	dBm	3W
	+30	+37	+37	dBm	5W
Tarifa de datos	1.2	9.6	115.2	Kbps	GFSK
Sensibilidad Rx		-121		dBm	@1,2 Kbps

Características del módulo Uart RF serie SV-MESH

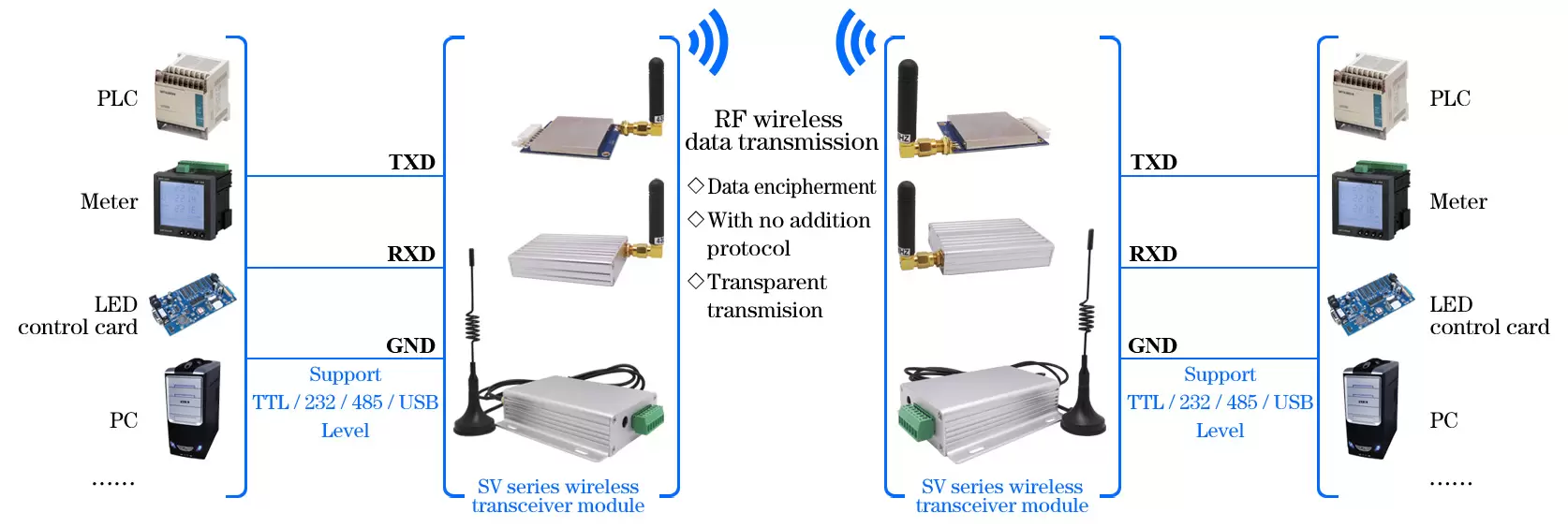

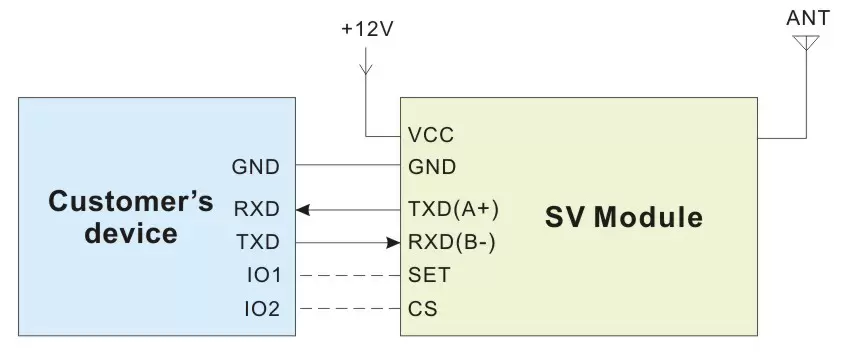

Circuito de aplicación típica del módulo Uart RF serie SV-MESH

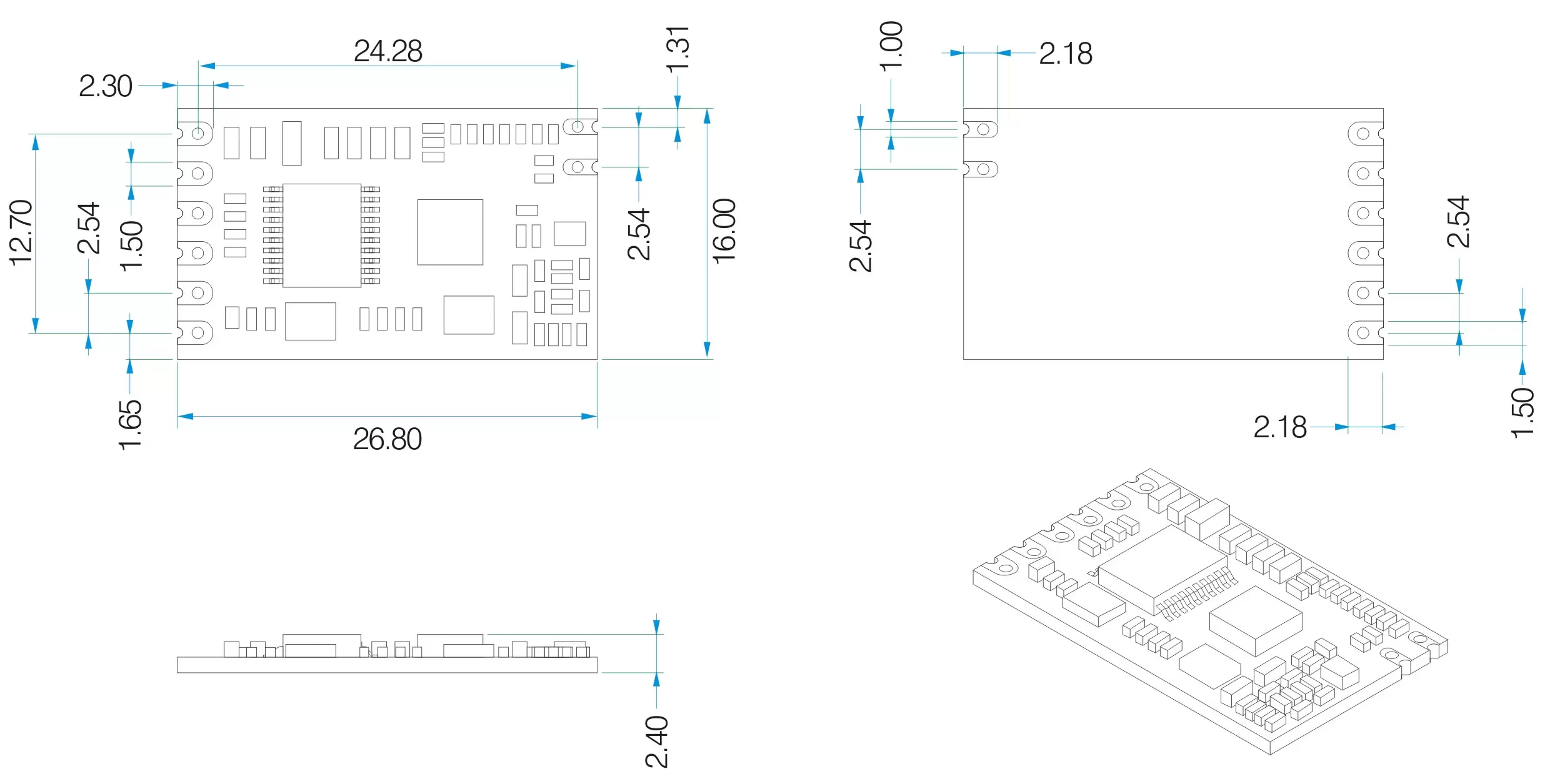

SV610:

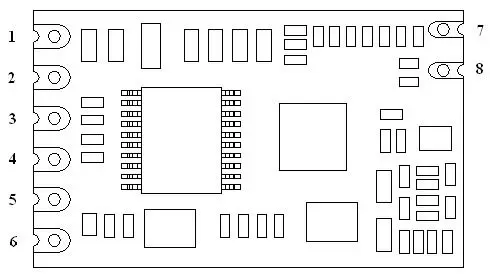

Pines del módulo Uart RF SV610

Pin No.	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típico 5V)
2	Tierra	Conectado a tierra
3	TXD	TXD del módulo y conexión a RXD externo
4	RXD	RXD del módulo y conexión a TXD externo
5	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
6	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)
7	Tierra	Conectado a tierra
8	HORMIGA	Conectado con antena (antena coaxial de cobre de 50 ohmios)

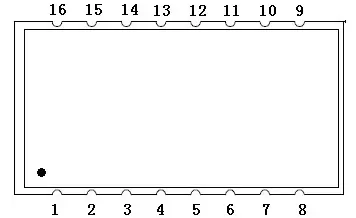

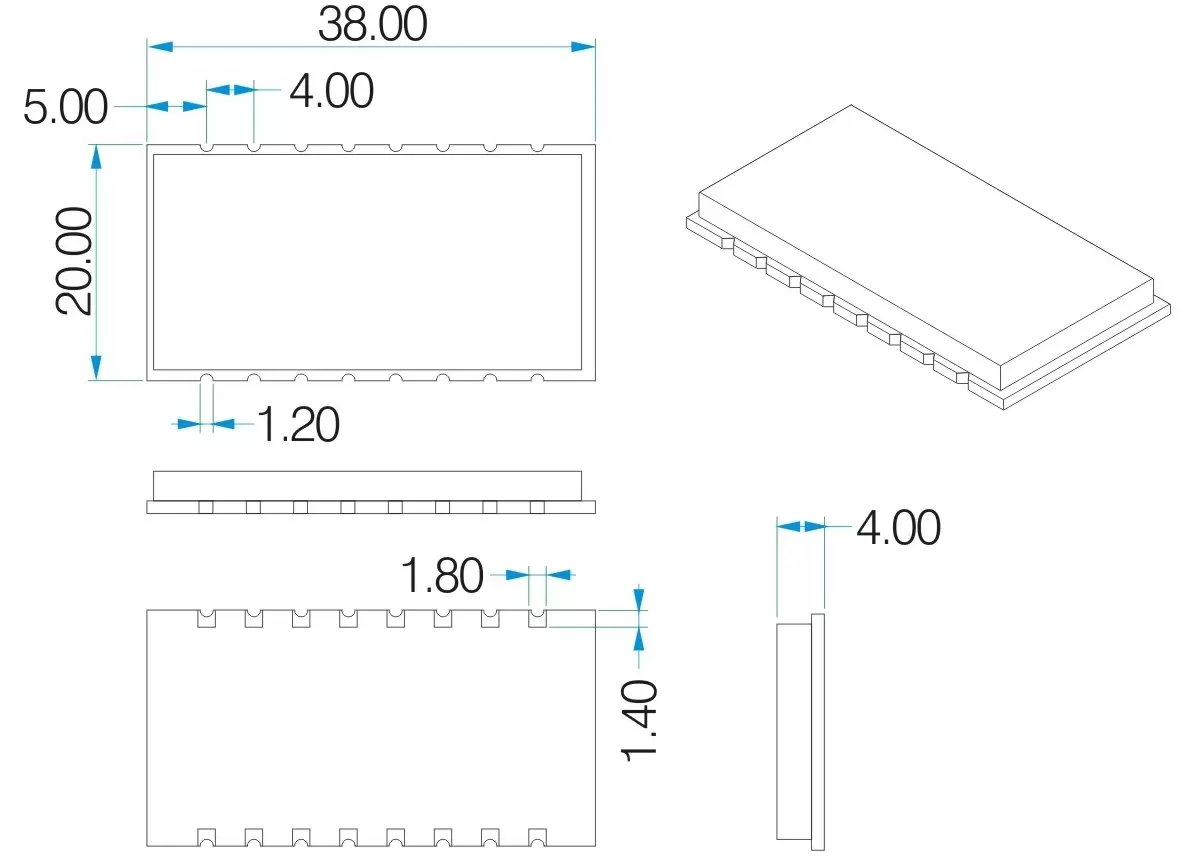

SV650:

Pines del módulo Uart RF SV650

Pin No.	Definición	Descripción
1	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
2	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)
3	TXLED	Indicador LED para transmisión (activo cuando el nivel es bajo)
4	RXLED	Indicador LED para recepción (activo cuando el nivel es bajo)
5、6、7、11、12	CAROLINA DEL NORTE	Nulo
8、10、13	Tierra	Conectado a tierra
9	HORMIGA	Conectado con antena (antena coaxial de cobre de 50 ohmios)
14	VCC	Conectado a la fuente de alimentación positiva (típico 5V)
15	RXD/B	RXD del módulo y conéctelo al TXD externo (@ nivel 485, conéctelo con B a la salida)
16	TXD/A	TXD del módulo y conéctelo al RXD externo (@ nivel 485, conéctelo con A a la salida)

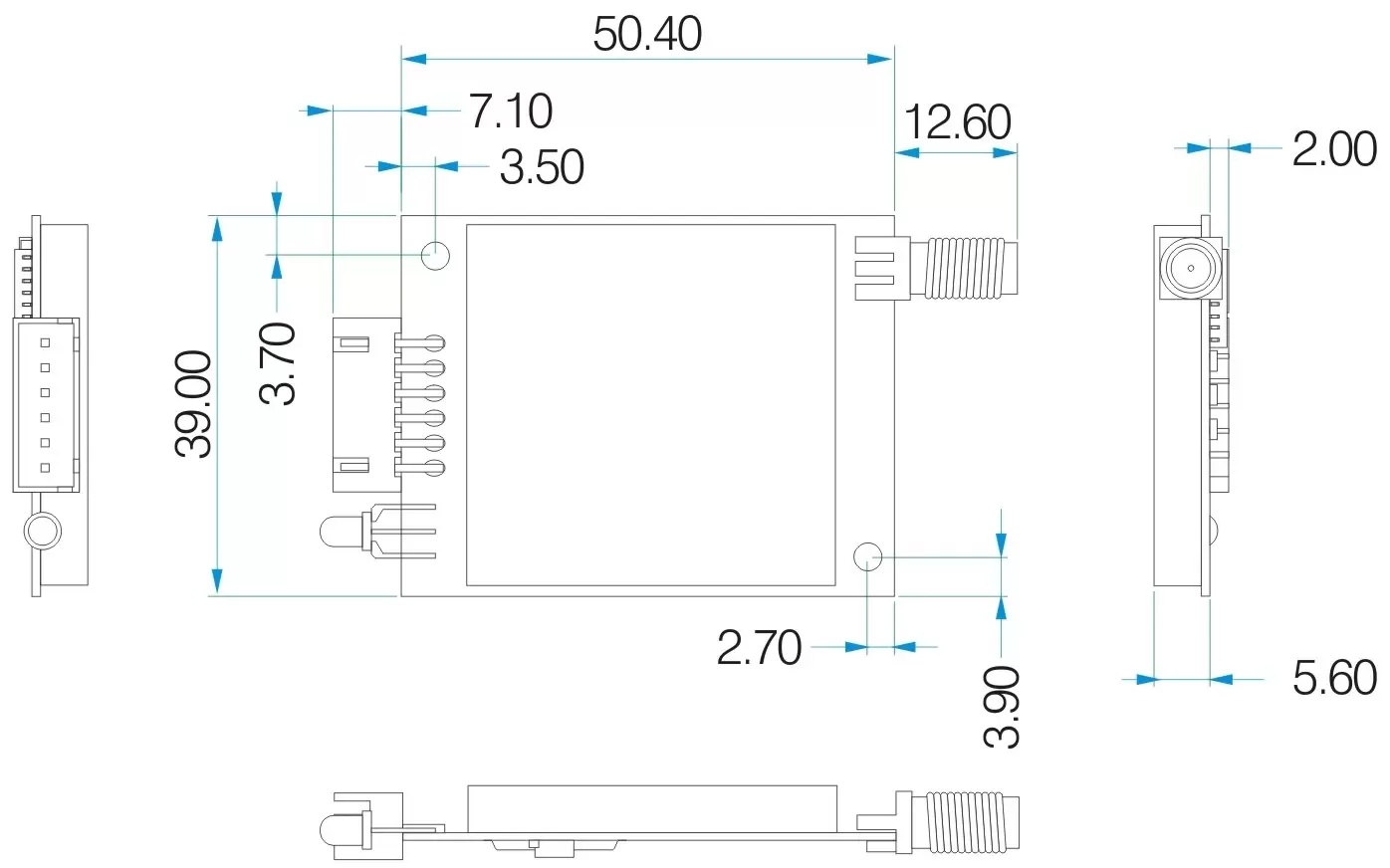

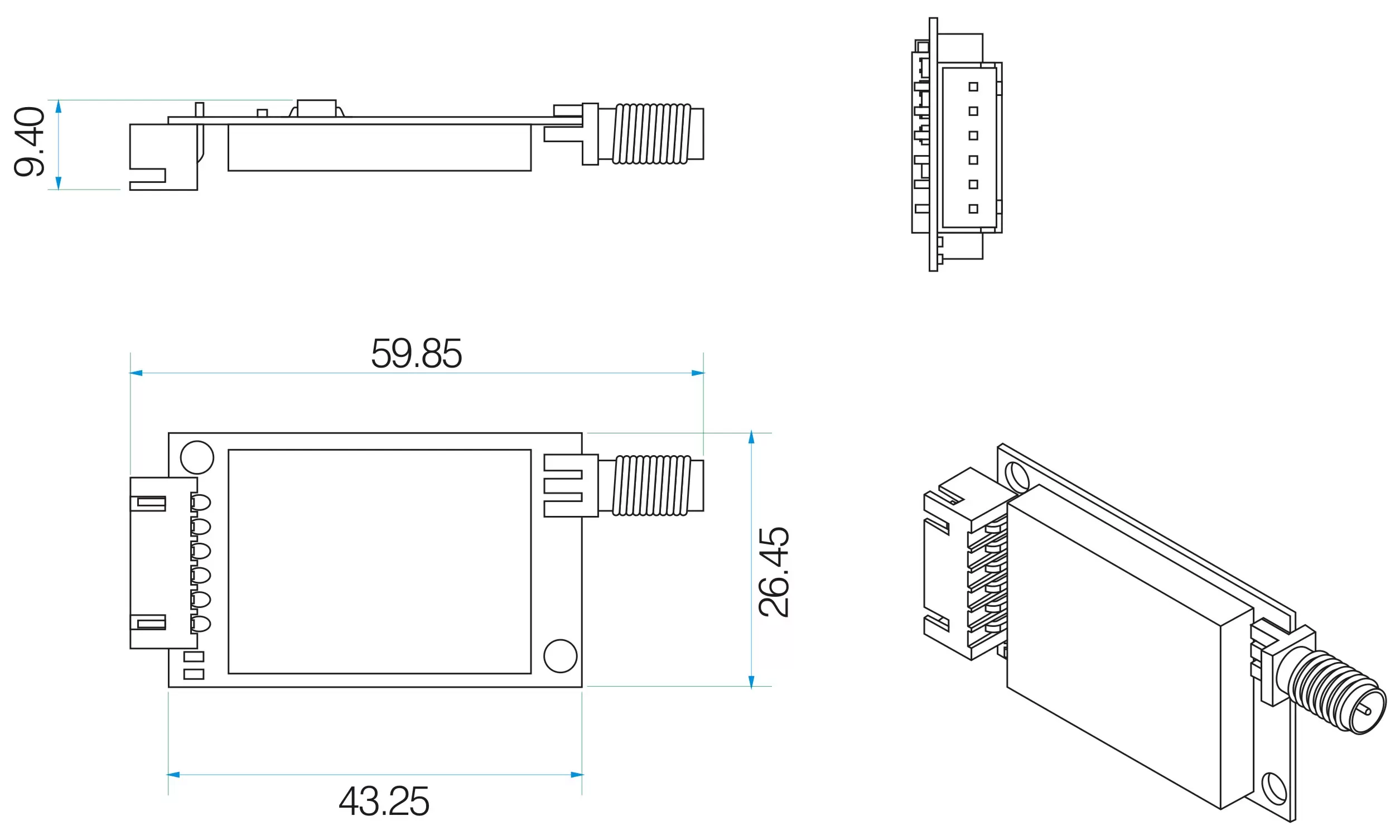

Serie SV611, SV651:

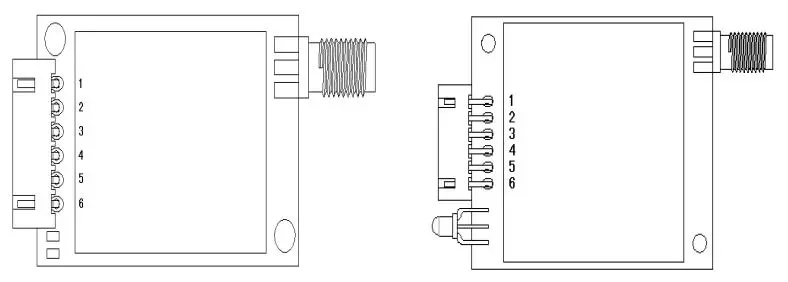

Pines del módulo Uart RF SV611 y SV651 Definición de pines SV651

Pin No.	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típico 5V)
2	Tierra	Conectado a tierra
3	TXD/A	TXD del módulo y conéctelo al RXD externo (nivel 485, conéctelo con A a la salida)
4	RXD/B	RXD del módulo y conéctelo al TXD externo (@ nivel 485, conéctelo con B a la salida)
5	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
6	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)

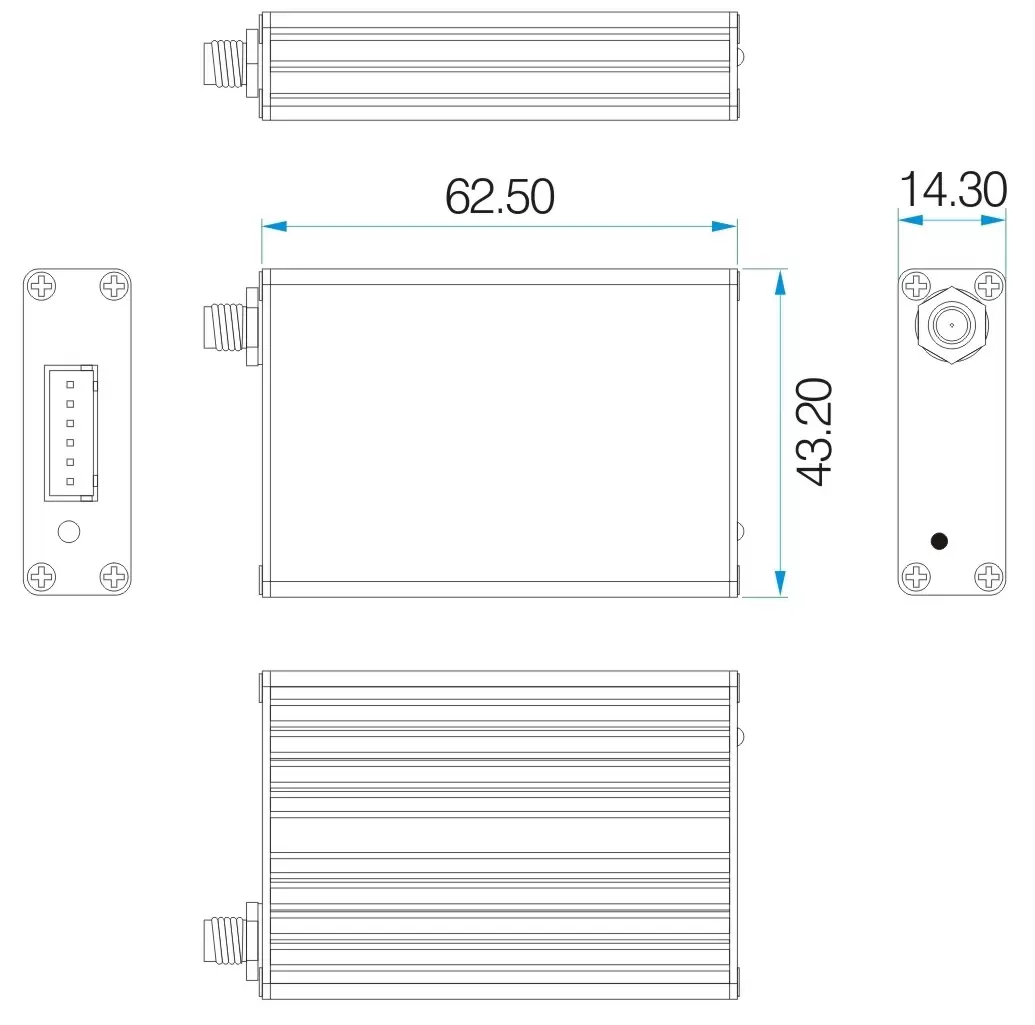

Serie SV612, SV652, SV6202:

Pines del módulo Uart RF SV612, SV652 y SV6202

Pin No.	Definición	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típico 5V)
2	Tierra	Conectado a tierra
3	TXD/A	TXD del módulo y conéctelo al RXD externo (@ nivel 485, conéctelo con A a la salida)
4	RXD/B	RXD del módulo y conéctelo al TXD externo (@ nivel 485, conéctelo con B a la salida)
5	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
6	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)

Serie SV613, SV653:

Pines del módulo Uart RF SV613 y SV653

Serie SV614, SV654:

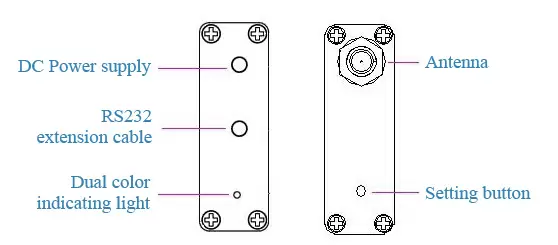

Pines del módulo Uart RF SV614 y SV654

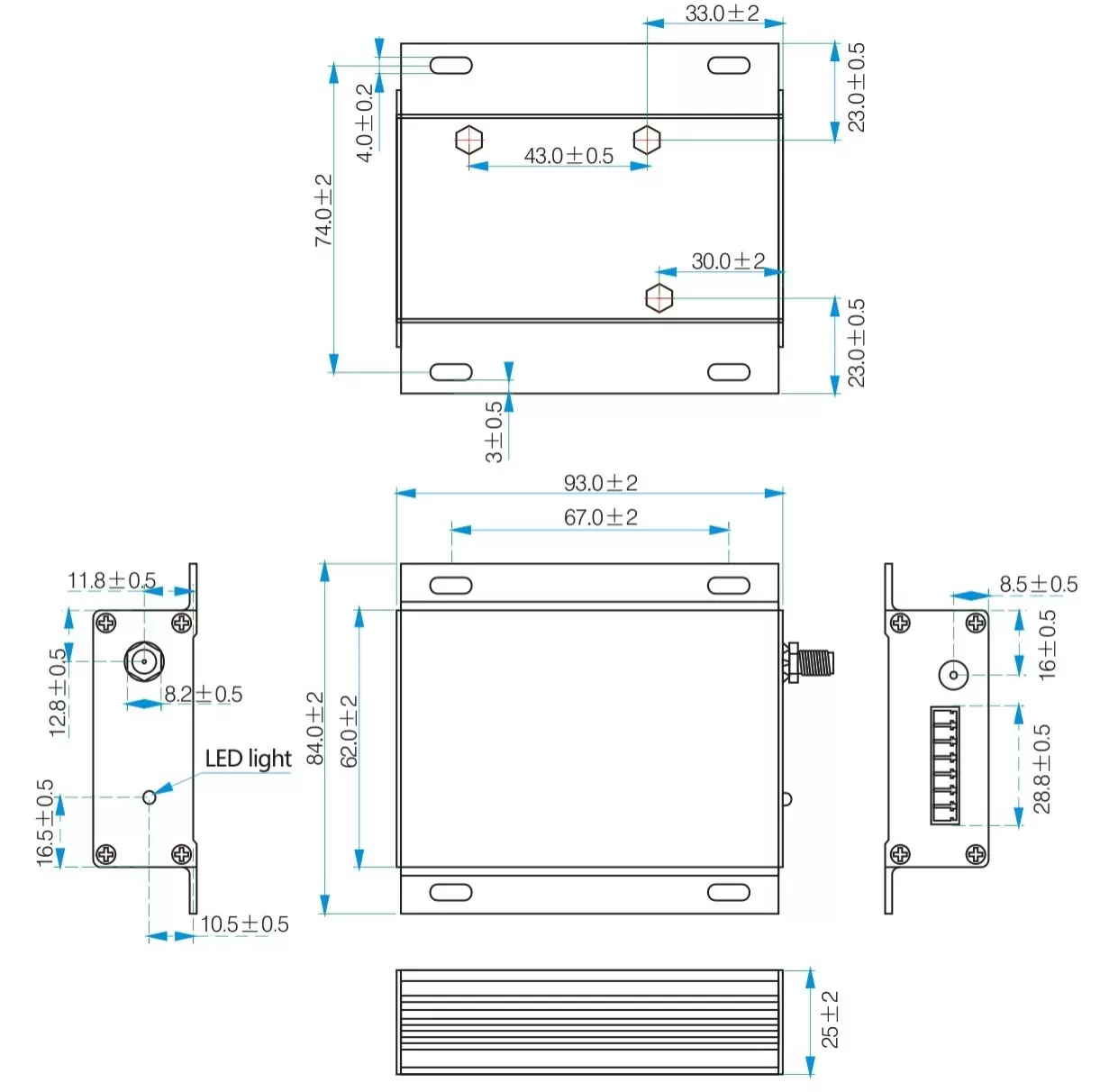

Serie SV6300:

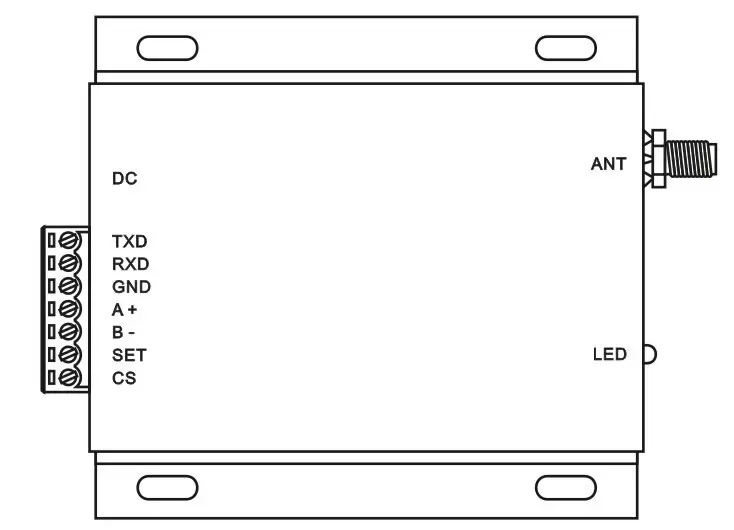

Pines del módulo Uart RF SV6300

Pin No.	Definición	Descripción
1	TXD	TXD del módulo y conexión a RXD externo
2	RXD	RXD del módulo y conexión a TXD externo
3	Tierra	Conectado a tierra
4	A +	Comunicación serie TXD (Nivel RS485)
5	B -	Comunicación serie RXD (nivel RS485)
6	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
7	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)

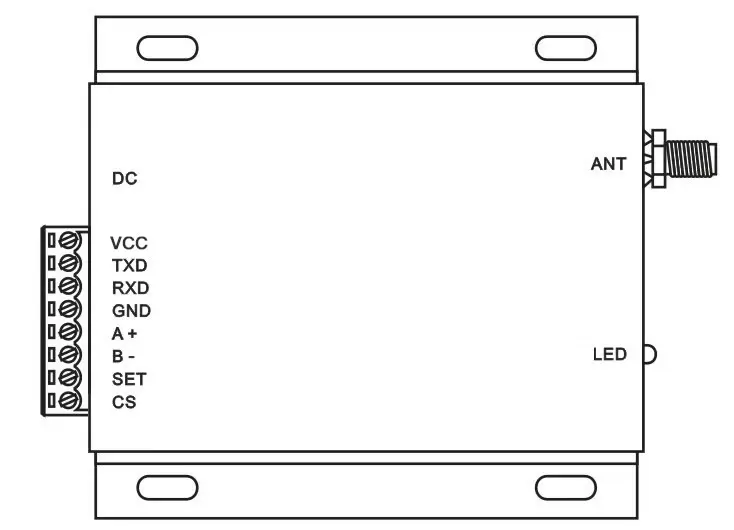

Serie SV6500:

Pines del módulo Uart RF SV6500

Pin No.	Definición	Descripción
1	VCC	Conectar a la fuente de alimentación positiva.
2	TXD	Conéctese a TXD para interfaz TTL o RS232
3	RXD	Conéctese a RXD para interfaz TTL o RS232
4	Tierra	Conectado a tierra
5	A+	Conecte a A+ para la interfaz RS485
6	B-	Conecte a B- para la interfaz RS485
7	COLOCAR	Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto.
8	CS	Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal)
