SV610: Módulo receptor y transmisor de RF con puerto TTL industrial de 100 mW con protección ESD integrada
- SV610 es un módulo transmisor y receptor de RF altamente integrado y de clase industrial. SV610 tiene una interfaz TTL estándar, SV610 tiene buena sensibilidad y potencia de salida de 100 mW para lograr un largo alcance de RF y una comunicación de RF confiable. Para evitar interferencias, el SV610 proporciona 40 canales de frecuencia y Net ID configurable. SV610 es flexible pero fácil de usar, viene con muchos parámetros, tales como: frecuencia, velocidad de datos, potencia de salida, ID de red, ID de nodo. Los usuarios pueden configurar los parámetros a través de una PC o el propio dispositivo del cliente.
- SV610 utiliza estrictamente un proceso sin plomo para producción y pruebas, y cumple con los estándares RoHS y Reach.
Nota: LDO de 3,3 V de alta calidad está integrado y el Pin CS/SET es una interfaz de 3,3 V. TXD/RXD también es de 3,3 V para SV610-TTL.
| Parámetros | Mín. | Tipo. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje | 3.3 | 5.0 | 7.0 | V | nivel TTL |
| Temperatura de funcionamiento | -40 | 25 | +85 | ℃ | |
| Consumo actual | |||||
| corriente de rx | 25 | mamá | nivel TTL | ||
| corriente de transmisión | 95 | mamá | @20dBm | ||
| Dormir actual | ≤5 | ua | @nivel TTL | ||
| Parámetros de radiofrecuencia | |||||
| Rango de frecuencia | 414.92 | 433.92 | 453.92 | megahercio | @433MHz |
| 470.92 | 490.92 | 509.92 | megahercio | @490MHz | |
| 849,92 | 868,92 | 888.92 | megahercio | @868MHz | |
| 895.92 | 914.92 | 934.92 | megahercio | @915MHz | |
| Tarifa de datos | 1.2 | 9.6 | 115.2 | Kbps | GFSK |
| Potencia de salida | -1 | / | +20 | dBm | |
| Sensibilidad | -121 | dBm | @1.2kbps | ||
| Interfaz | TTL |
| Red | ESTRELLA, punto a punto |
| Frecuencia | 433MHz, 470MHz, 868MHz, 915MHz |
| Modulación | (G)FSK |
| Potencia de salida | 100mW |
Características del transmisor y receptor de RF SV610
- 433/490/868/915 MHz (Personalizable 240-930 MHz)
- clase industrial
- 40 canales
- ID de red de 4 bytes y ID de nodo de 2 bytes
- Velocidad de datos en serie: 1200 ~ 115200 bps
- Velocidad de datos aéreos: 1200 ~ 115200 bps
- Modulación GFSK
- RSSI
- Interfaz: TTL
- Antena que coincide automáticamente
- Bidireccional y medio dúplex
- Sensibilidad: -121 dBm
- Potencia de salida máxima: 100 mW (+20 dBm)
- Voltaje de funcionamiento: 3,3 ~ 7,0 V
- Temperatura de trabajo: -40 ~ +85 °C
- Peso: 2,0 gramos
- Los parámetros se guardan automáticamente.
Aplicaciones del transmisor y receptor de RF SV610
- Telemetría de control remoto
- Sistema de seguridad
- Adquisición de datos industriales
- Domótica
- Comunicación de datos inalámbrica
- Sistema de acceso
- control de robots
- Periféricos inalámbricos para PC

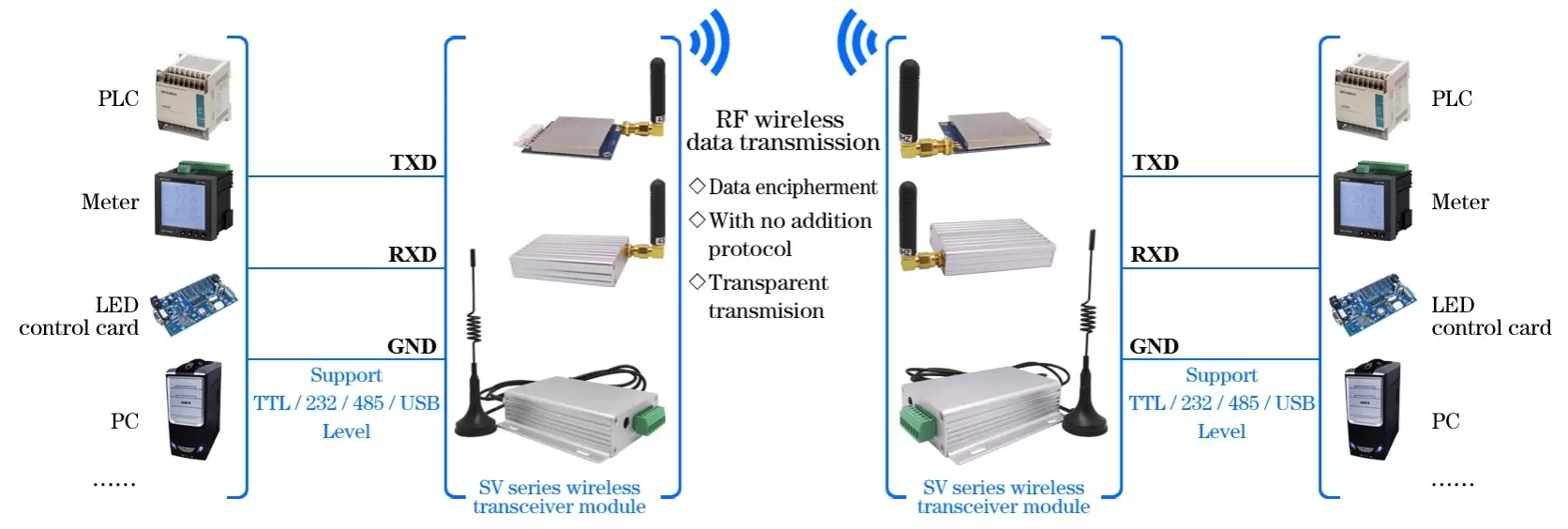

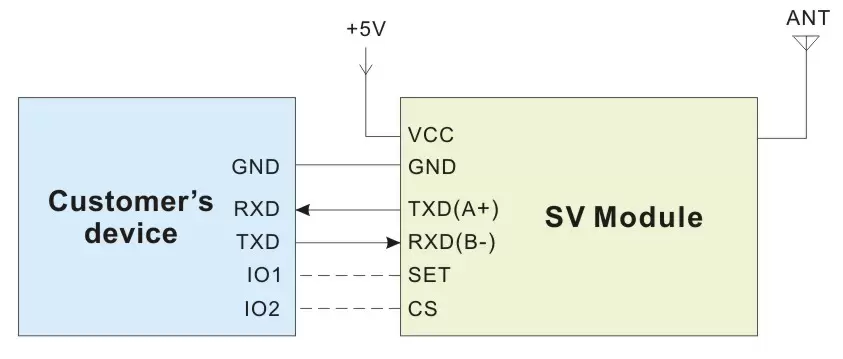

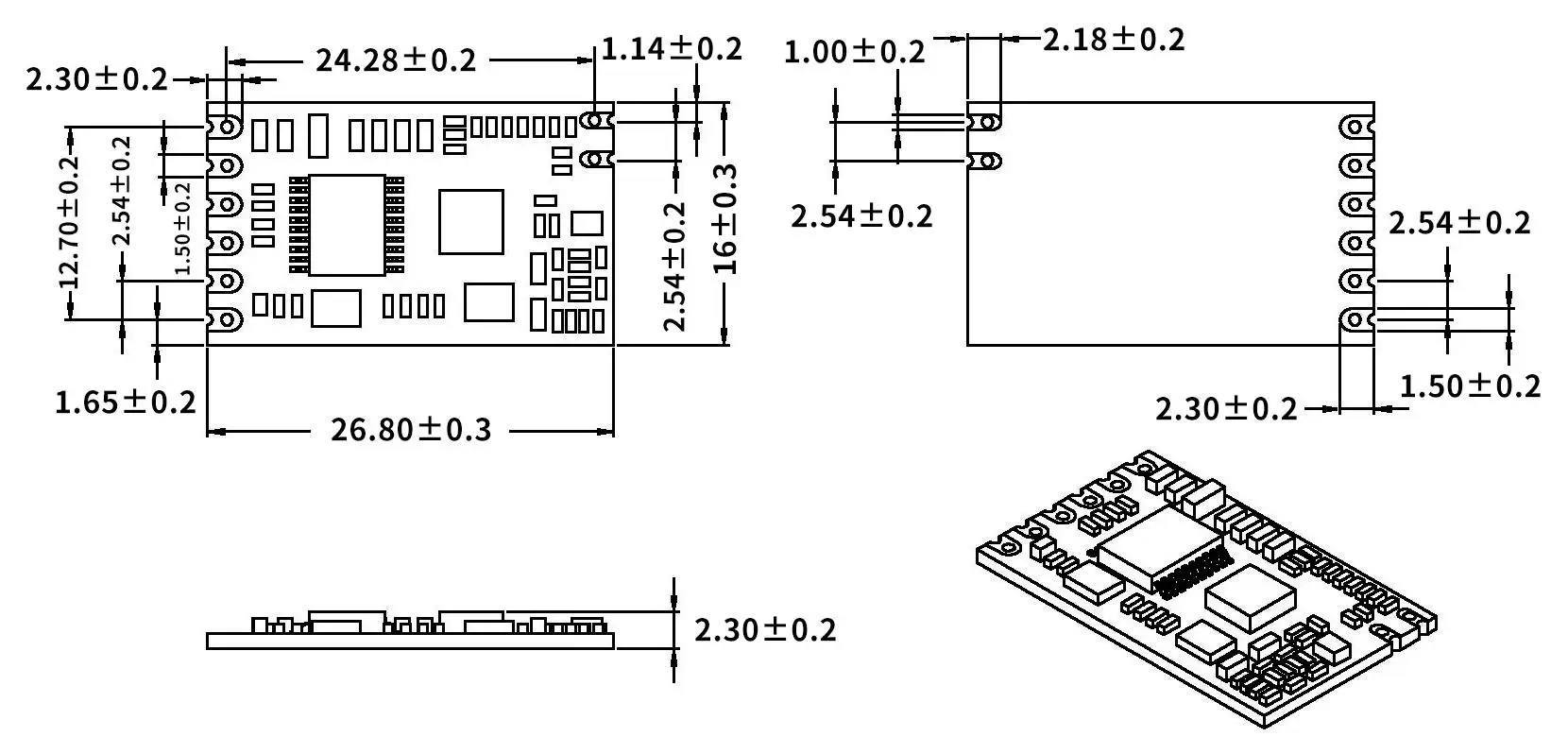

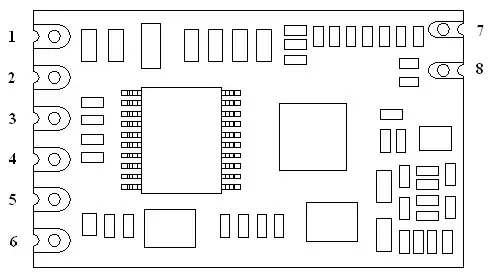

| Pin No. | Definición | Descripción |
| 1 | VCC | Conectado a la fuente de alimentación positiva (típico 5V) |
| 2 | Tierra | Conectado a tierra |
| 3 | TXD | TXD del módulo y conexión a RXD externo |
| 4 | RXD | RXD del módulo y conexión a TXD externo |
| 5 | COLOCAR | Habilitar el modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar el nivel alto para salir del modo de configuración) Válido cuando el Pin CS está alto o dejar abierto. |
| 6 | CS | Habilitar el funcionamiento del módulo (tire hacia abajo para que el módulo entre en modo de suspensión, déjelo abierto o conecte el nivel alto para que el módulo entre en modo de funcionamiento normal) |
| 7 | Tierra | Tierra de la antena |
| 8 | HORMIGA | Antena de acceso (antena coaxial de 50 ohmios) |
