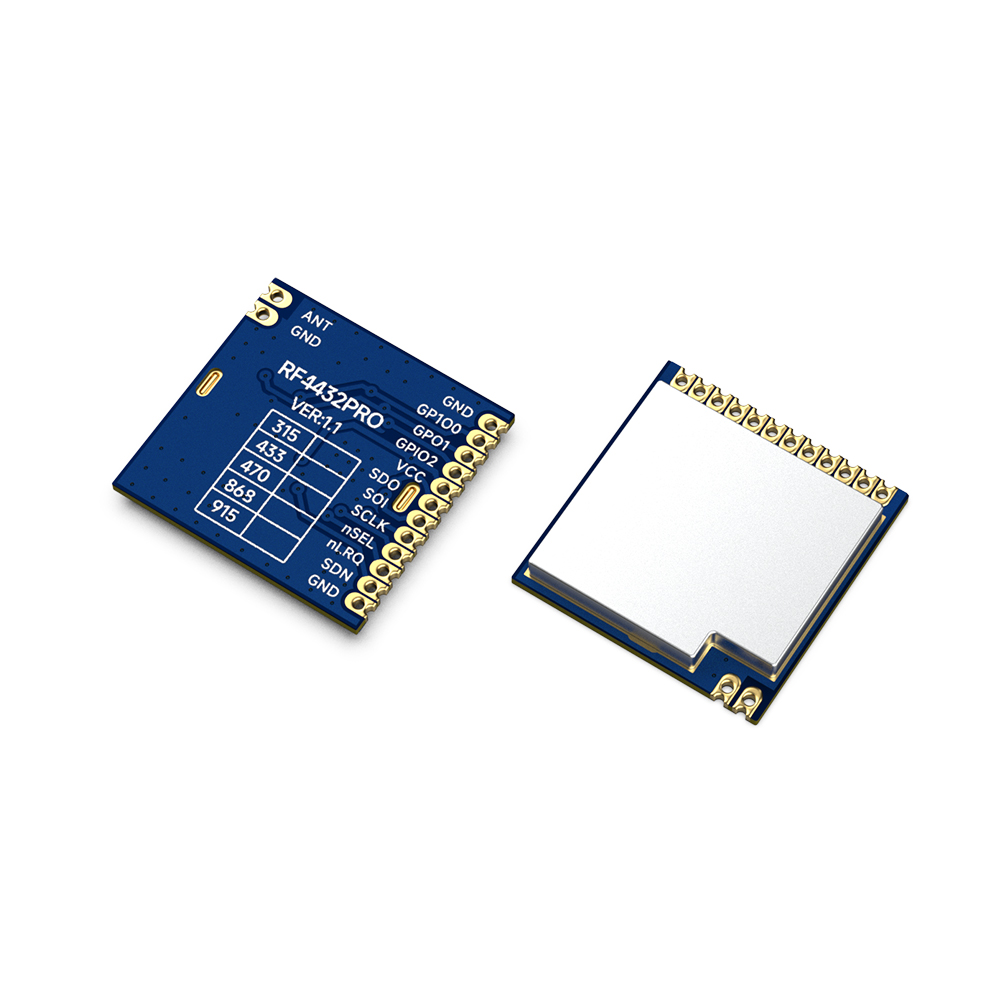

RF4432PRO: Módulo inalámbrico Si4432 de 100 mW y 915 MHz
- Basándonos en el chip si4432 de Silicon Lab, nuestra empresa ha desarrollado tres módulos con diferentes tamaños de encapsulado: RF4432PRO, RF4432 y RF4432X1, para satisfacer las necesidades de diferentes clientes. Recomendamos a nuestros clientes elegir el módulo inalámbrico RF4432PRO con el mejor rendimiento antiinterferencias. Todos estos módulos tienen una sensibilidad de recepción extremadamente baja (-121 dBm), junto con una potencia de salida líder en la industria de +20 dBm, lo que garantiza un mayor alcance y un mejor rendimiento del enlace.
- Los módulos RF4432PRO utilizan tecnología sin plomo para la producción y las pruebas estrictamente, y cumplen con los estándares RoHS y REACH.
| Parámetro | Mínimo | Típico. | Máx. | Unidad | Condición |
| Condición de operación | |||||
| Rango de voltaje de trabajo | 1.8 | 3.3 | 3.6 | V | |
| Voltaje de temperatura | -40 | 85 | °C | ||
| Consumo actual | |||||
| Corriente RX | 18.5 | mamá | |||
| Corriente TX | 85 | mamá | @20dBm | ||
| Corriente de sueño | < 1 | uA | |||
| Parámetro de RF | |||||
| Rango de frecuencia | 470 | 490 | 510 | megahercio | @470 MHz |
| 900 | 915 | 930 | megahercio | @915 MHz | |
| Tasa de modulación | 0.123 | 256 | Kbps | FSK | |
| Rango de potencia de salida | 1 | 20 | dBm | ||
| Sensibilidad de recepción | -121 | dBm | @Velocidad de datos=1,2 Kbps | ||
| Modulación | (G)FSK |
| Chip | si4432 |
| Frecuencia | 315 MHz, 433 MHz, 470 MHz, 868 MHz, 915 MHz |
| Potencia de salida | 100 mW |
| Interfaz | SPI |
Características del módulo inalámbrico Si4432 RF4432PRO
- Rango de frecuencia: 315/433/470/868/915 MHz (personalizable de 240 a 930 MHz)
- Sensibilidad hasta -121dBm
- Potencia máxima de salida: 20 dBm
- Velocidad de transferencia de datos: 0,123-256 Kbps
- Modo de modulación FSK, GFSK y OOK
- Fuente de alimentación de 1,8-3,6 V
- Modo de apagado de consumo ultrabajo
- Indicador de intensidad de señal recibida digital (RSSI)
- Función de despertador temporizado
- Adaptación automática de antena y control de interruptor bidireccional
- Estructura de paquetes de datos configurable
- Detección de preámbulo
- Registro de datos de envío y recepción de 64 bytes (FiFo)
- Detección de baja potencia
- Sensor de temperatura y convertidores analógico-digitales de 8 bits
- Rango de temperatura de funcionamiento: -40 ～ +85 °C
- Regulador de voltaje integrado
- Salto de frecuencia
- Función de reinicio al encender
- Función de ajuste de cristal incorporada
- 30 mA a +13 dBm (transmisión)
Aplicaciones del módulo inalámbrico Si4432 RF4432PRO
- mando a distancia
- Lectura remota de medidores
- Alarma de seguridad para el hogar
- Registro de datos personales
- Control de juguetes
- Control industrial
- Red de sensores
- Monitoreo de la presión de los neumáticos
- Vigilancia de la salud
- Periféricos de PC inalámbricos
- Lectura y escritura de etiquetas
- Teledetección domótica

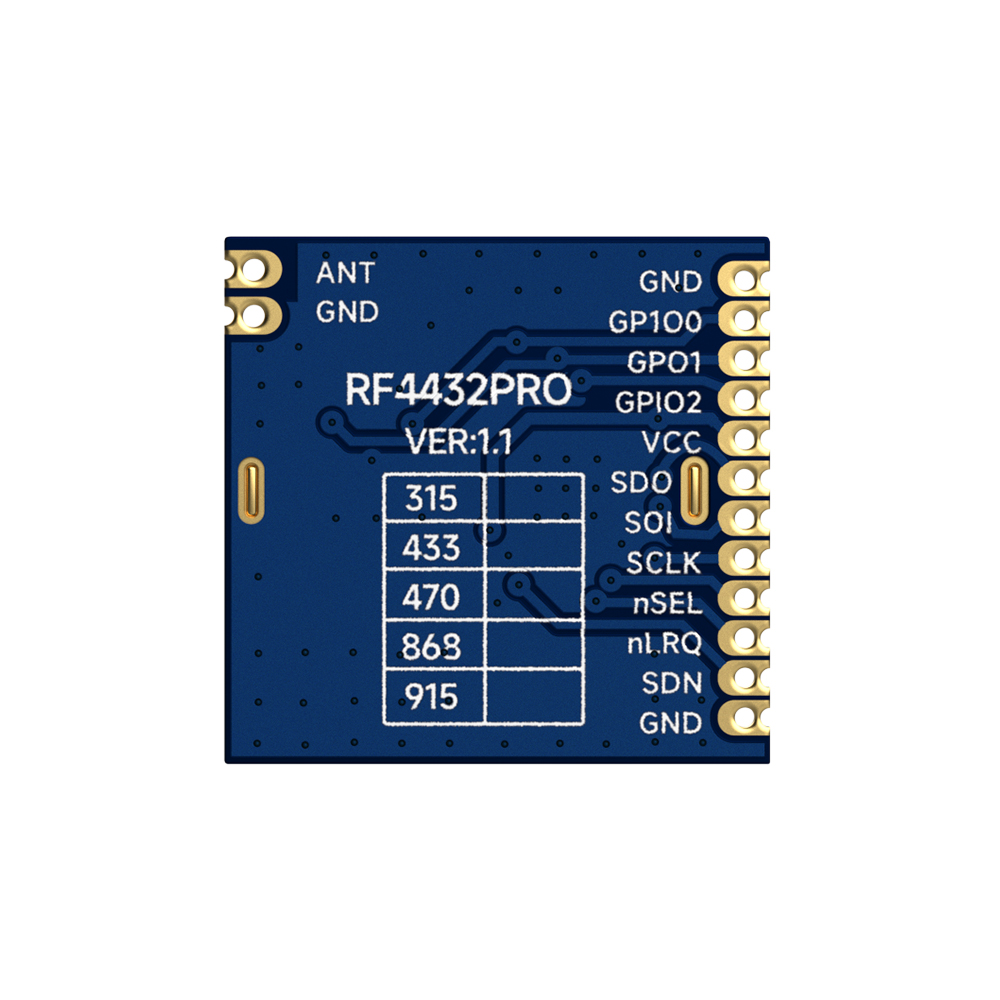

| Pin N.º | Nombre del pin | Descripción |
| 1 | Tierra | Tierra de energía |
| 2 | GPIO0 | El pin de control del interruptor del transmisor está conectado dentro del módulo. |
| 3 | GPIO1 | El pin de control del interruptor del transmisor está conectado dentro del módulo. |
| 4 | GPIO2 | Conectar directamente al pin GPIO2 del chip |
| 5 | VCC | Fuente de alimentación positiva 3,3 V |
| 6 | Organización de Desarrollo de los Recursos Naturales (SDO) | Salida digital 0～VDD V, proporciona función de lectura en serie al registro de control interno. |
| 7 | IDE | Entrada de datos en serie. Entrada digital 0～VDD V. Este pin es un bus de flujo de datos en serie de 4 cables. |
| 8 | SCLK | Entrada de reloj en serie. Entrada digital 0～VDD V. Este pin proporciona una función de reloj de datos en serie de 4 cables. |
| 9 | nSEL | Pin de entrada de selección de interfaz serial. Entrada digital 0～VDD V. Este pin permite seleccionar/habilitar el bus de datos serial de 4 hilos. Esta señal también se utiliza para indicar el modo de lectura/escritura en ráfaga. |
| 10 | nIRQ | Interrumpir la salida |
| 11 | SDN | Pin de habilitación del chip. Entrada digital V 0～VDD. SDN=0 en todos los modos excepto en el modo apagado. Cuando SDN=1, el chip se apagará completamente y se perderá el contenido del registro. |
| 12 | Tierra | Tierra de energía |
| 13 | Tierra | Tierra de energía |
| 14 | HORMIGA | Conectar con antena coaxial de 50 ohmios |
