RF4432PRO: Módulo transceptor de RF de 868 MHz con certificación CE-RED y escudo

El módulo transceptor de RF RF4432PRO tiene una sensibilidad de recepción extremadamente baja (-121 dBm), junto con la potencia de salida líder en la industria de +20 dBm para garantizar un rango extendido y un rendimiento de enlace mejorado.
Los módulos RF4432PRO utilizan tecnología sin plomo para producción y pruebas estrictamente, y cumplen con los estándares RoHS y REACH. Además, RF4432PRO también ofrece a los clientes versiones de certificación CE-RED, que pueden satisfacer las diferentes necesidades de los productos de los clientes.

Contáctenos

DESCARGAR

Parámetro	mín.	Tipo.	Máx.	Unidad	Condición
Condición de operación
Rango de voltaje de trabajo	1.8	3.3	3.6	V
voltaje de temperatura	-40		85	℃
Consumo actual
corriente RX		18.5		mamá
corriente TX		85		mamá	@20dBm
Dormir actual		< 1		ua
Parámetro de radiofrecuencia
Rango de frecuencia	838	868	898	megahercio	@868MHz
Tasa de modulación	0,123		256	Kbps	FSK
Rango de potencia de salida	1		20	dBm
Recepción de sensibilidad		-121		dBm	@Velocidad de datos = 1,2 Kbps

Características del módulo transceptor de RF RF4432PRO

Circuito de aplicación típica del módulo transceptor de RF RF4432PRO

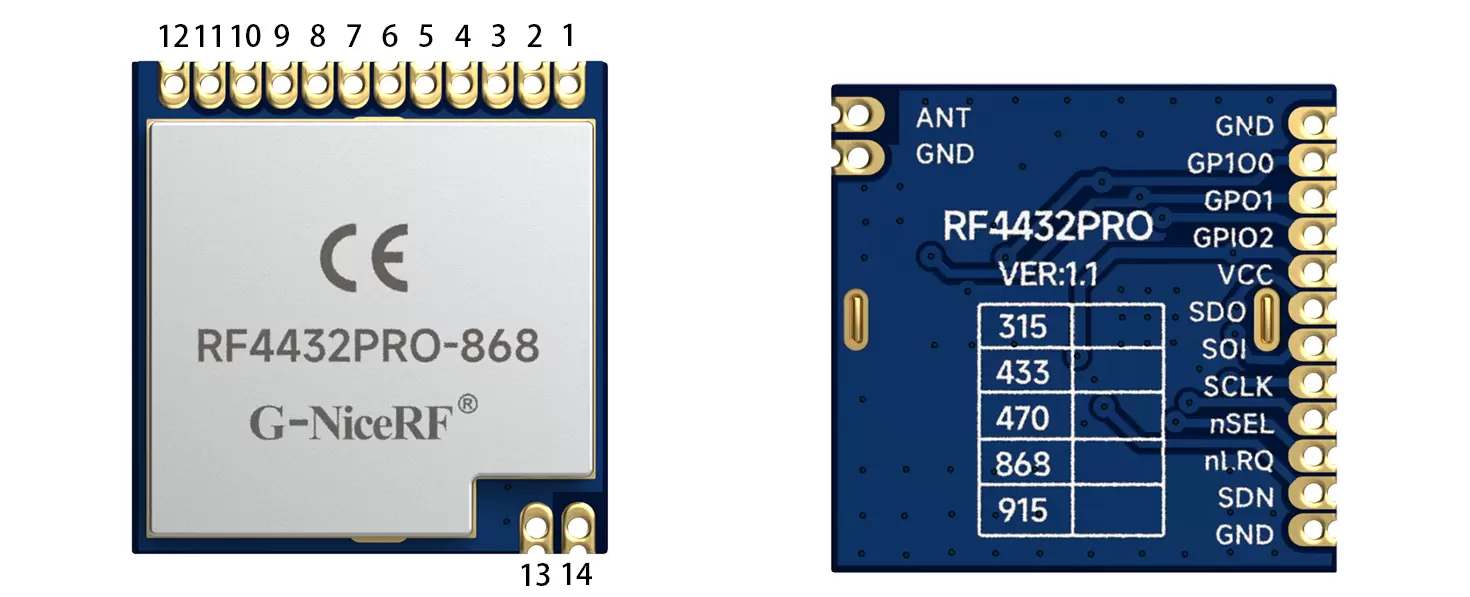

Pines del módulo transceptor de RF RF4432PRO

Pin NO.	Nombre del PIN	Descripción
1	Tierra	Tierra eléctrica
2	GPIO0	El pin de control del interruptor del transmisor está conectado dentro del módulo.
3	GPIO1	El pin de control del interruptor del transmisor está conectado dentro del módulo.
4	GPIO2	Conéctese directamente al pin GPIO2 del chip
5	VCC	Fuente de alimentación positiva 3,3 V.
6	SDO	Salida digital 0～VDD V, proporciona función de lectura en serie al registro de control interno.
7	IDE	Entrada de datos en serie. Entrada digital 0～VDD V. Este pin es un bus de flujo de datos en serie de datos en serie de 4 cables.
8	SCLK	Entrada de reloj serie. Entrada digital 0～VDD V. Este pin proporciona una función de reloj de datos en serie de 4 cables.
9	nSEL	Interfaz serie seleccione pin de entrada. Entrada digital 0～VDD V. Este pin proporciona la función de selección/activación para el bus de datos serie de 4 hilos. Esta señal también se utiliza para indicar el modo de lectura/escritura en ráfaga.
10	IRQ	salida de interrupción
11	SDN	Pin de habilitación de chip. Entrada digital 0～VDD V. SDN=0 en todos los modos excepto el modo de apagado. Cuando SDN=1, el chip se apagará por completo y se perderá el contenido del registro.
12	Tierra	Tierra eléctrica
13	Tierra	Tierra eléctrica
14	HORMIGA	Conectar con antena coaxial de 50 ohmios.

Dimensiones mecánicas del módulo transceptor de RF RF4432PRO
