RF1101: Módulo transceptor de RF de 20 mW que utiliza Ti CC1101
- El módulo transceptor RF RF1101 de la compañía utiliza el dispositivo CC1101 de TI, que es un chip transceptor inalámbrico de banda ISM altamente integrado. Este módulo está dirigido principalmente a equipos domésticos inteligentes, industriales, de investigación científica y médica, y de comunicación inalámbrica de corto alcance.
- RF1101 utiliza estrictamente un proceso sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.
| Parámetro | mín. | Tipo. | Máx. | Unidad | Condición |
| Condiciones de trabajo | |||||
| Rango de voltaje de trabajo | 1.8 | 3.3 | 3.6 | V | |
| Rango de temperatura | -40 | 85 | ℃ | ||
| Consumo actual | |||||
| Recibiendo corriente | 18 | mamá | |||
| Transmisión de corriente | 30 | mamá | @10dBm | ||
| Dormir actual | < 0,5 | ua | |||
| Parámetro de radiofrecuencia | |||||
| Rango de frecuencia | 425 | 433 | 463 | megahercio | @433MHz |
| Tasa de modulación | 0,6 | 500K | FSK | ||
| Rango de potencia TX | -6 | 11 | dBm | ||
| Sensibilidad de recepción | -116 | dBm | @datos=600bps | ||
| Modulación | (G)FSK |
| Chip | CC1101 |
| Frecuencia | 315MHz,433MHz,868MHz,915MHz |
| Interfaz | SPI |
Características del módulo transceptor de RF RF1101
- Rango de frecuencia: 315/433/868/915MHz
- Potencia máxima de salida: 11dBm
- 18mA@Estado de recepción
- Velocidad de transferencia de datos: 0,6-500 kbps
- Admite múltiples modos de modulación (OOK, ASK, GFSK, 2-FSK, 4-FSK y MSK)
- Modo de apagado de energía ultrabaja
- Admite RSSI (indicador de intensidad de la señal recibida) y LQI (indicador de calidad del enlace)
- Detección de baja potencia
- Rango de temperatura de funcionamiento: -40 ~ +85°C
- Función de salto de frecuencia
Aplicaciones del módulo transceptor de RF RF1101
- Mando a distancia
- Lectura remota de contadores
- Alarma de seguridad para el hogar y entrada remota sin llave
- controles industriales
- Telemetría domótica
- Registro de datos personales
- control de juguetes
- Redes de sensores
- Monitoreo de la presión de los neumáticos
- Monitoreo de salud
- Periféricos inalámbricos para PC
- Lector de etiquetas

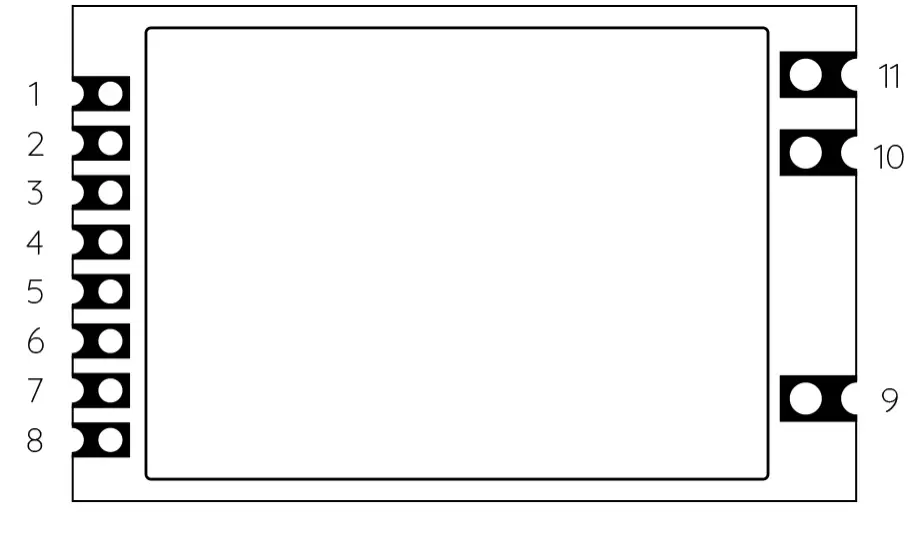

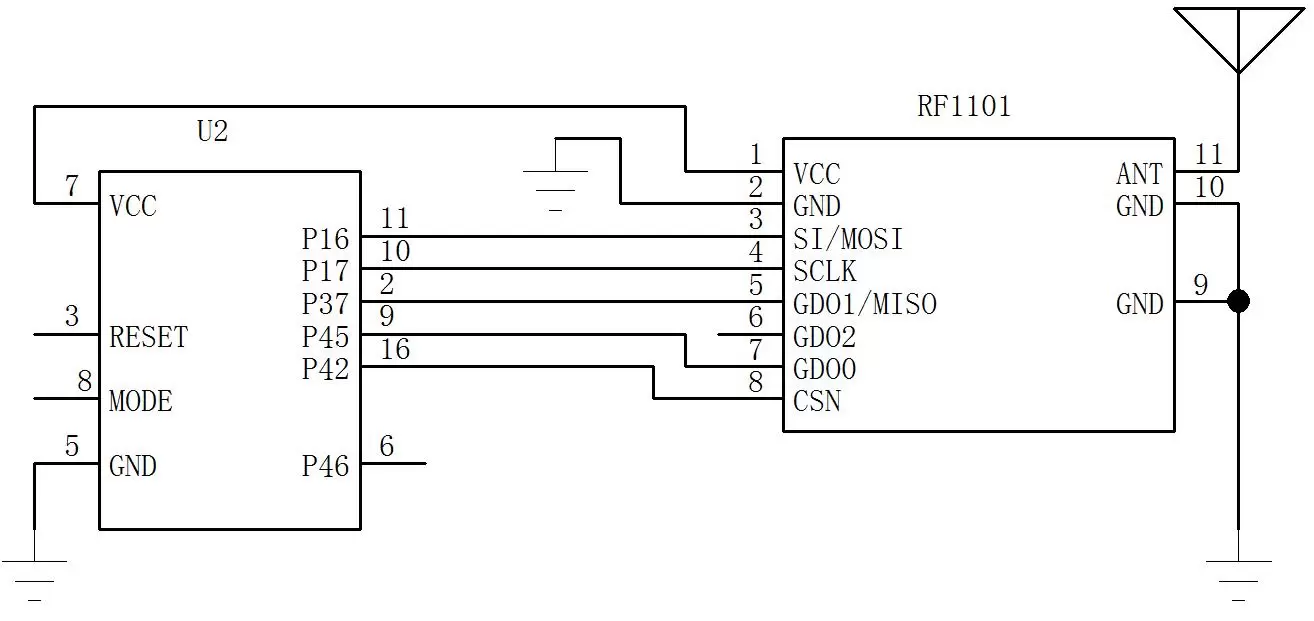

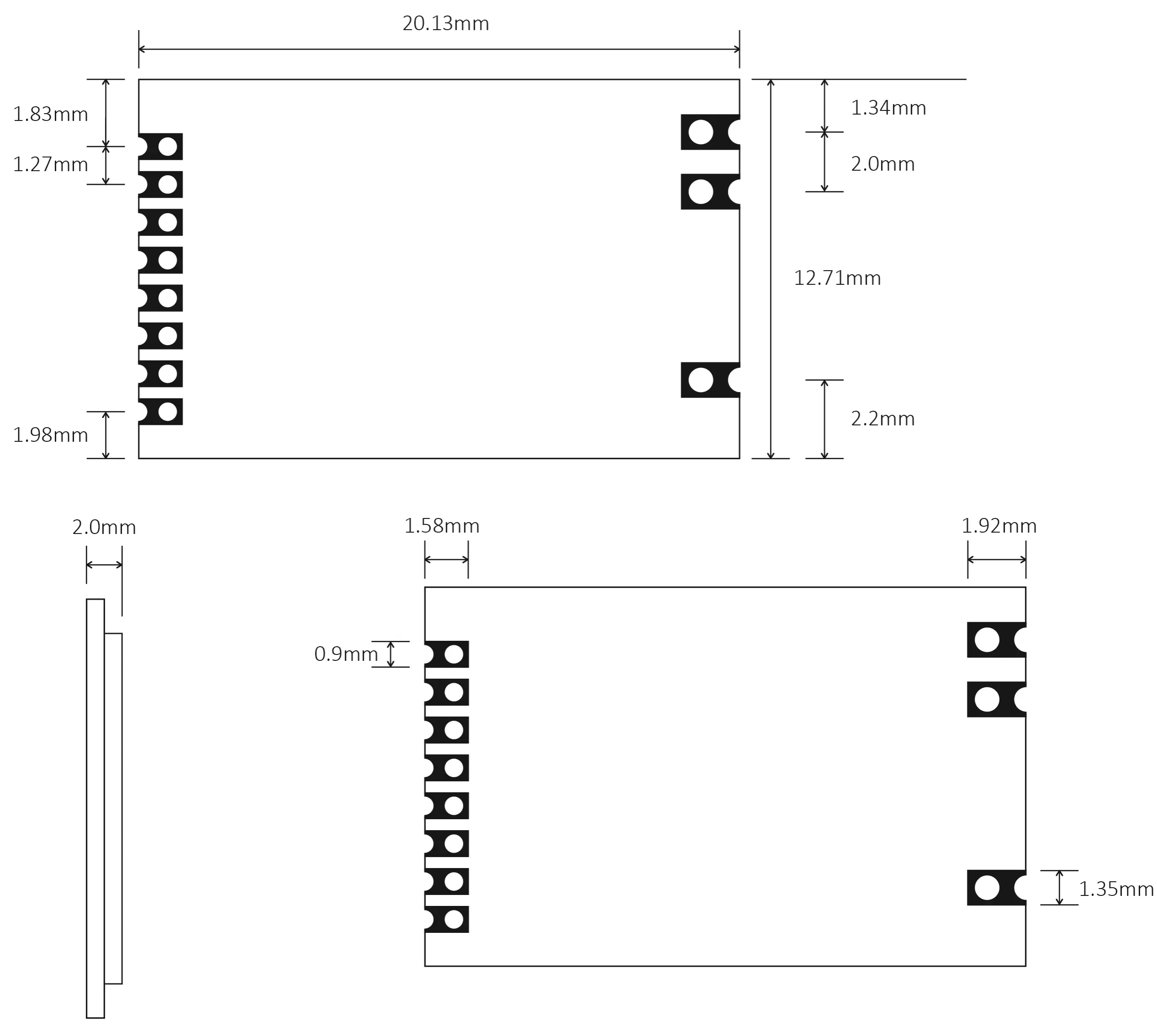

| Pin No. | Definición de pin | Descripción |
| 1 | VCC | Conecte la fuente de alimentación. (Ingrese 1.8-3.6V) |
| 2 | Tierra | Conectado a tierra |
| 3 | SI/MOSI | Pin de entrada de datos del módulo SPI |
| 4 | SCLK | Pin de entrada del reloj SPI del módulo |
| 5 | GD01/MISO | Pin de salida de datos del módulo SPI |
| 6 | GDO2 | Pin de salida de información del módulo |
| 7 | GDO0 | Pin de salida de información del módulo |
| 8 | CSn | Pin de habilitación SPI del módulo |
| 9, 10 | Tierra | Conéctese a la tierra de la antena. |
| 11 | HORMIGA | Conectar con antena coaxial de 50 ohmios. |
