RF2401F27: Módulo transmisor y receptor nRF24L01+ de 2,4 GHz y 400 mW con Nordic original
El RF2401F27 es un módulo transmisor y receptor de 2,4 GHz. Incorpora el chip RF nRF24L01+ original de Nordic y un amplificador RF de alta eficiencia. Sus características incluyen alta velocidad de datos (máximo 2 Mbps), buena sensibilidad (-102 dBm) y alta potencia de salida (+26 dBm), además de bajos armónicos y baja radiación imprevista, lo que amplía el alcance y mejora el rendimiento del enlace. Cumple con la certificación ROHS.
| Parámetro | Mín. | Tipo. | Máx. | Unidad | Condiciones |
| Condiciones de operación | |||||
| Rango de voltaje de funcionamiento | 2.0 | 5 | 5.5 | V | |
| Rango de temperatura de funcionamiento | -40 | 85 | °C | ||
| Consumo actual | |||||
| Corriente RX | <19 | mamá | |||
| Corriente TX | 400 | 450 | mamá | @Vcc=5 V, 26 dBm, 2400 MHz | |
| Corriente de sueño | <7 | uA | |||
| Parámetros de RF | |||||
| Rango de frecuencia | 2400 | 2525 | megahercio | ||
| Velocidad de datos | 250 | 2000 | Kbps | GFSK | |
| Potencia de salida | 10 | 26 | dBm | Potencia 0=13dBm,1=21dBm,2=24dBm,3=26dBm | |
| Potencia máxima de salida | 25 | 26 | 26.5 | dBm | @VCC=5V |
| Sensibilidad RX | -100 | -102 | dBm | @datos=250kbps | |
| Modulación | (G)FSK |
| Chip | nRF24L01+ |
| Frecuencia | 2,4 GHz |
| Potencia de salida | 400 mW |
| Interfaz | SPI |
Características del transmisor y receptor de 2,4 GHz RF2401F27
- Rango de frecuencia: 2400-2525 MHz
- Potencia máxima de salida: 26dBm
- Sensibilidad hasta: -102dBm a 250 Kpbs
- Velocidad de datos: 250K, 1Mpbs, 2Mpbs
- Modulación GFSK, 126 canales
- FiFo: 32 bytes
- Modo de apagado de energía ultrabaja
- Funciones de soporte de salto de frecuencia
- Función de despertador temporizado
- Regulador de voltaje integrado interno
- Rango de voltaje de funcionamiento: 3,3-5,0 V
- Rango de temperatura de funcionamiento: -40~+85°C
Aplicaciones del transmisor y receptor de 2,4 GHz RF2401F27
- Control remoto inalámbrico
- Casa inteligente
- Control de juguetes
- Monitoreo de la presión de los neumáticos
- vigilancia de la salud
- Lector de etiquetas

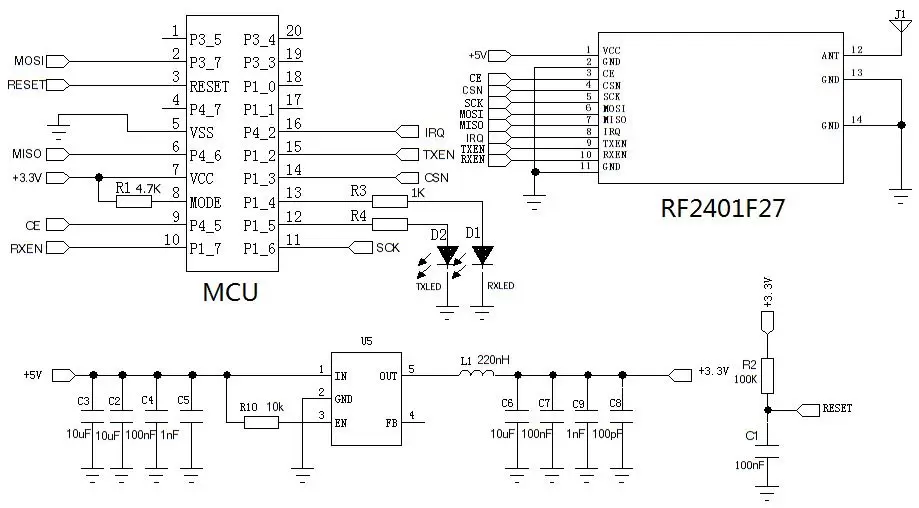

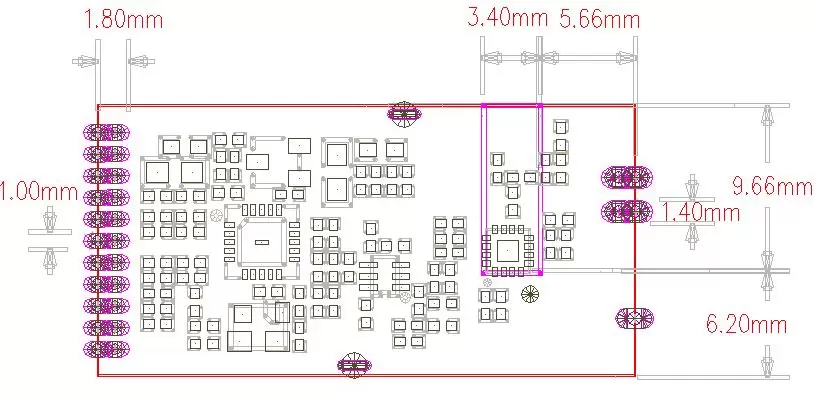

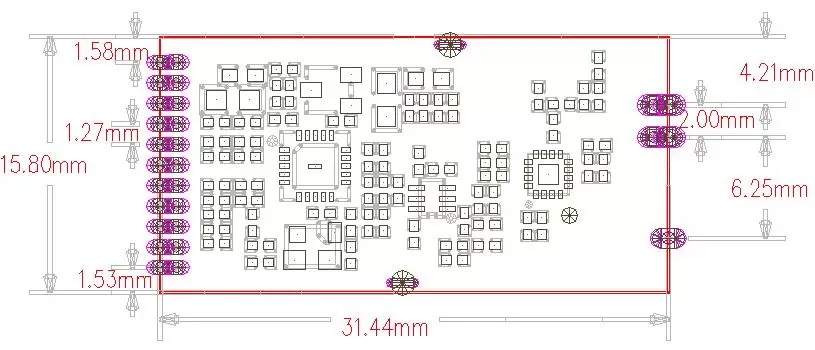

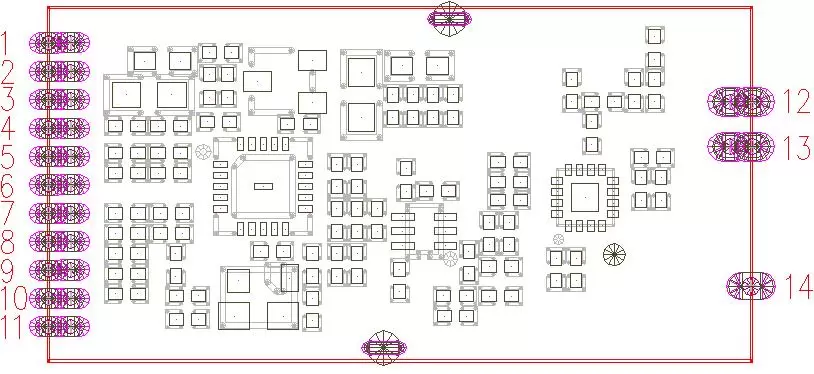

| N.º de pin | Definiciones de pines | Descripción |
| 1 | VCC | Conectar a VCC (2,0-5,5 V) |
| 2 | Tierra | Conectar a tierra |
| 3 | CE | Habilitación de chip |
| 4 | CSN | CSN de la interfaz SPI |
| 5 | SCK | Interfaz SCK o SPI |
| 6 | MOSI | MOSI de la interfaz SPI |
| 7 | MISO | MISO de la interfaz SPI |
| 8 | IRQ | Salida de interrupción, activa baja |
| 9 | TXEN | PIN de habilitación de transmisión, TX = nivel alto, RX = nivel bajo |
| 10 | RXEN | Recibir PIN de habilitación, RX=nivel alto, TX=nivel bajo |
| 12 | HORMIGA | Conectar una antena coaxial de 50 ohmios |
| 13 | Tierra | Conectar la tierra de la antena |
| 11. 14 | Tierra | Conectar a tierra |
