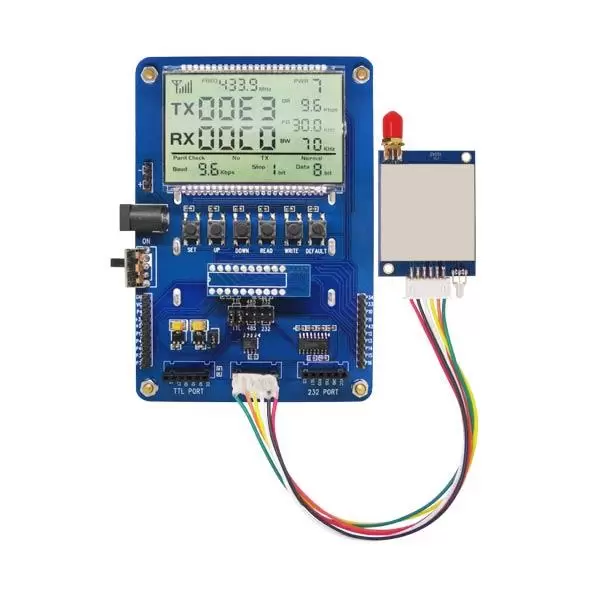

Placa de demostración para el módulo RF Uart serie SV
La placa de demostración de la serie SV se utiliza para probar el módulo de radiofrecuencia UART de las series SV610/SV611/SV651/SV652, para probar el sistema y la distancia, etc. Sin necesidad de software adicional, la placa también permite consultar y modificar la frecuencia del transceptor de RF, el nivel de potencia de transmisión, la velocidad de RF, la velocidad de comunicación de la interfaz UART, la paridad, los bits de datos y los parámetros del bit de parada del módulo de radio de datos de la serie SV. Gracias a sus puertos TTL/RS232/RS485, es compatible con diferentes niveles de puerto.
Modo de funcionamiento del módulo RF Uart serie SV
1) Modo de transmisión normal:
Enviar paquetes regularmente (en el modo de configuración, temporalmente no enviar paquetes);
2) Modo de recepción normal:
Encendido, módulo en estado de recepción, recibiendo paquetes de datos y reenviando los paquetes de datos correctos;
3) Modo de transmisión frecuente:
Módulo en estado de transmisión frecuente;
4) Modo de recepción frecuente:
Módulo en estado de recepción frecuente (sin datos de reenvío);
5) Modo de suspensión:
Módulo en estado de espera.
Funciones de los botones del módulo RF Uart serie SV
1) Botón SET
En el modo de configuración, presiónelo para salir del modo de configuración después de finalizar el parámetro final.
2) Teclas ARRIBA/Abajo
En el modo de configuración, presiónelo y modifique los parámetros correspondientes.

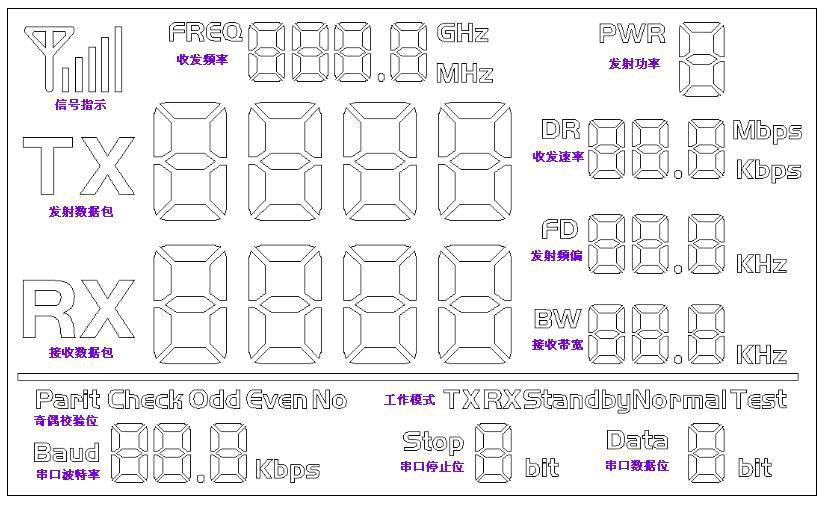

Pantalla LCD:
