RF1212: Placa de demostración para módulo transmisor y receptor de RF

Modo de funcionamiento del transmisor y receptor RF1212

1) Modo maestro: envía 1 paquete por segundo y espera la confirmación.

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, que los enviará de regreso.

3) La señal reconocida después de recibir los datos del maestro.

4) Modo de prueba Tx: el módulo RF transmite continuamente la señal.

5) Modo de prueba Rx: el módulo RF siempre está en modo Rx.

6) Modo de espera: el módulo RF siempre está en estado de espera.

Operación de los botones del transmisor y receptor RF RF1212

1) Botón [SET]

Pulse el botón [SET] para acceder al modo de configuración si no está en dicho modo. En el modo de configuración,

Pulse el botón [SET] para alternar entre los parámetros configurados: modo de trabajo, frecuencia, potencia de salida, velocidad de datos, factor de expansión y ancho de banda. El icono LCD correspondiente parpadeará para indicarlo.

2) Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del ícono de flash.

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso cuando se apague.

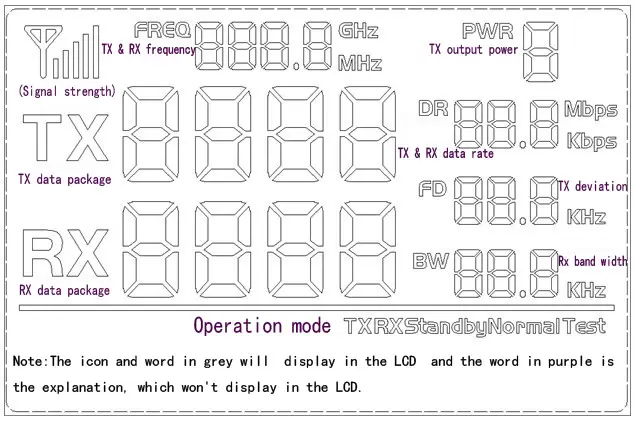

El segmento completo de la pantalla LCD es el siguiente :

Los usuarios pueden configurar parámetros del módulo RF, como la frecuencia, la potencia del transmisor, la velocidad de transmisión y el modo de funcionamiento, mediante los botones, y medir la distancia de comunicación inalámbrica. Además, todos los pines de conexión del módulo se extienden a la placa de demostración. El usuario puede usar un osciloscopio o un multímetro para monitorear el funcionamiento del módulo RF, lo cual resulta muy útil para la programación de software.

Ø  Modo de trabajo

La DEMO cuenta con 5 modos de funcionamiento: Maestro, Esclavo, Prueba de transmisión, Prueba de recepción y En espera. Estos modos se muestran en la pantalla LCD como: Transmisión normal / Recepción normal / Prueba de transmisión / Prueba de recepción / En espera. Al transmitir un paquete, el LED rojo parpadea una vez y aumenta el número de paquetes de transmisión; al recibir un paquete, el LED azul parpadea una vez y aumenta el número de paquetes de recepción.

1)  Modo maestro: envía 1 paquete por segundo y espera la confirmación;

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, enviará de regreso la señal reconocida después de recibir los datos del maestro.

3) Modo de prueba Tx: el módulo RF transmite continuamente la señal;

4) Modo de prueba Rx: el módulo RF siempre está en modo Rx;

5) Modo de espera: el módulo RF siempre está en estado de espera.

Ø  Operación del botón

1)  Botón [SET]

Pulse el botón [SET] para acceder al modo de configuración si no está en ese modo. En el modo de configuración, pulse el botón [SET] para alternar entre los parámetros configurados: frecuencia, potencia de salida, velocidad de datos y modo de trabajo. El icono LCD correspondiente parpadeará para indicarlo.

2)  Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del ícono de flash.

3)  Botón [Abajo]

En el modo de configuración, presione el botón [Abajo] para disminuir el valor del ícono de flash.

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se guardarán automáticamente y se mantendrán sin cambios incluso cuando se apague.
