RF2401F20: Placa de demostración interactiva para módulo transceptor inalámbrico nRF24L01+ de 2,4 GHz

Modo de funcionamiento del transceptor de 2,4 GHz RF2401F20

1) Modo maestro: envía 1 paquete por segundo y espera el reconocimiento;

2) Modo esclavo: permanezca en modo Rx para esperar los datos del maestro, que los enviará de regreso;

3) La señal confirmada después de recibir los datos del maestro.

4) Modo de prueba Tx: el módulo RF transmite señal continuamente;

5) Modo de prueba Rx: el módulo de RF siempre está en modo Rx;

6) Modo de espera: el módulo de RF siempre está en estado de espera;

Operación con botones del transceptor de 2,4 GHz RF2401F20

1) Botón [CONFIGURAR]

Presione el botón [SET] para ingresar al modo de configuración si no está en el modo de configuración. En el modo de configuración,

Presione el botón [SET] para alternar entre los parámetros establecidos: modo de trabajo/frecuencia/potencia de salida/velocidad de datos/factor de dispersión/ancho de banda. El ICONO LCD relacionado parpadeará para indicarlo.

2) Botón [ARRIBA]

En el modo de configuración, presione el botón [ARRIBA] para aumentar el valor del icono de flash.

Nota: La placa DEMO tiene memoria FLASH en su interior, todos los parámetros de configuración se comportarán automáticamente y se mantendrán sin cambios incluso cuando esté apagado.

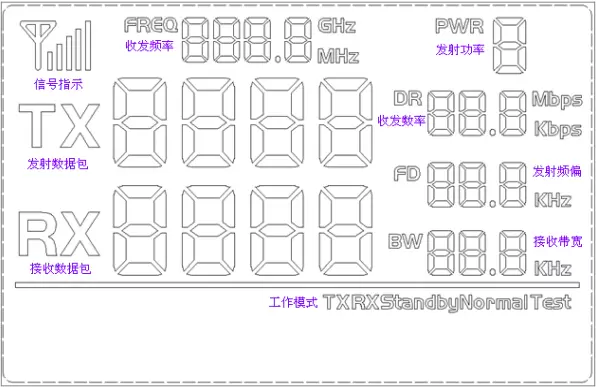

El segmento completo LCD es el siguiente:

Los usuarios pueden establecer la frecuencia, la potencia, la velocidad del transceptor y otros parámetros a través de las teclas.
