Sistema de seguimiento de ubicación GPS: Pet Tracker

Este proyecto es el último sistema de seguimiento y posicionamiento GPS desarrollado por NiceRF. Utiliza nuestro módulo GPS GPS01, módem rf de alta velocidad SV6500PRO, módem rf SV610Pro y módulo Beacon Beacon600. Se utiliza principalmente para el seguimiento y posicionamiento de mascotas.

Ventaja: Con función Mesh, larga distancia de transmisión.

Características

1. rastrear

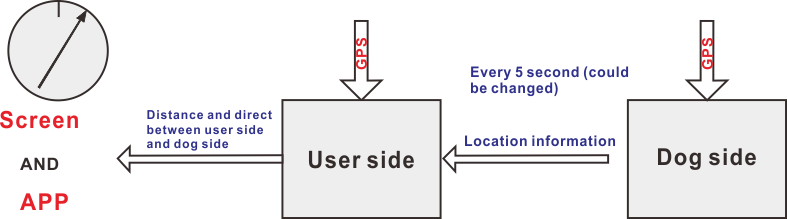

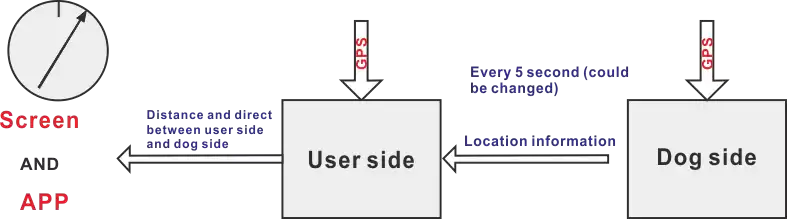

El lado del perro está en modo de suspensión para ahorrar energía. Se activará, obtendrá datos de GPS y enviará datos de GPS al lado del usuario cada 5 segundos de forma predeterminada. El intervalo puede ser establecido por el usuario.

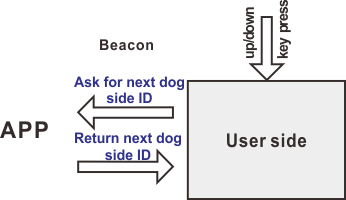

El usuario puede rastrear el lado de un perro a la vez. Si necesita cambiar el lado del perro rastreado, el usuario puede presionar la tecla arriba/abajo. Una vez presionada la tecla arriba/abajo, el lado del usuario solicitará a la aplicación la identificación del siguiente lado del perro.

El lado del usuario solo guardará una identificación del lado del perro. Si se pierde el vínculo entre la aplicación y el lado del usuario, presionar la tecla arriba/abajo no será válido.

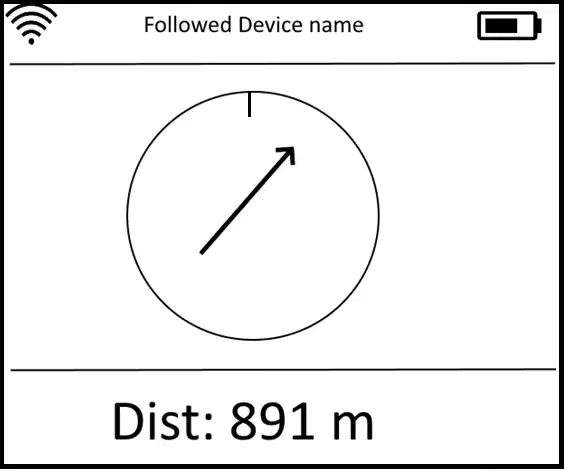

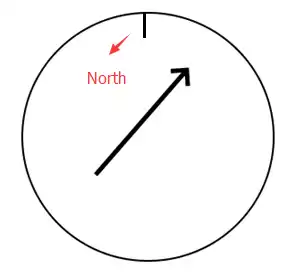

A continuación se muestra una pantalla de ejemplo. La flecha tiene 12 direcciones del lado del perro.

Porque el GPS solo puede detectar la dirección del movimiento, por lo que la dirección es el delta del Norte.

2. Pareja

Hay una identificación y un grupo predeterminados para cada lado del usuario y del perro. Los parámetros predeterminados se pueden configurar mediante USB.

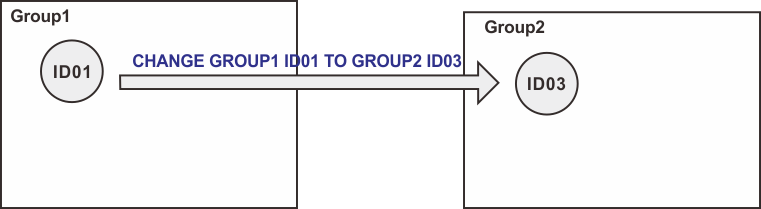

El usuario puede cambiar el grupo del lado del usuario y del lado del perro mediante la aplicación a través de una baliza en un mensaje de enlace descendente. El usuario puede salir o ingresar al grupo modificando el grupo y la ID.

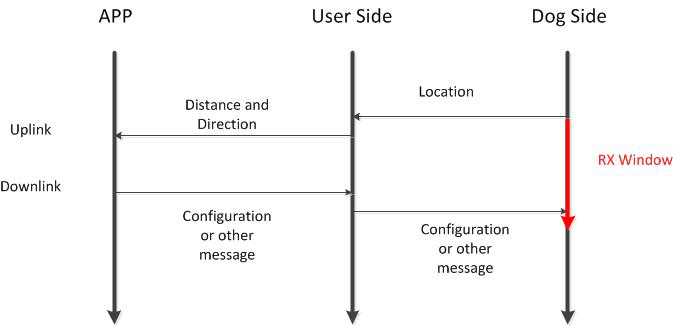

El lado del perro abrirá una ventana RX para recibir un mensaje de enlace descendente de la APLICACIÓN. La aplicación debería devolver un mensaje de enlace descendente en 100 ms cuando reciba un mensaje de enlace ascendente.

3. repetidor

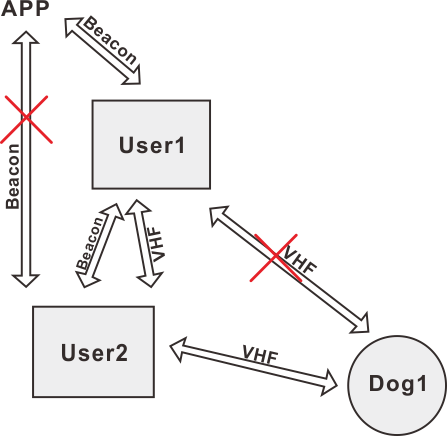

Cada lado del usuario puede repetir el mensaje entre el otro lado del usuario y el lado del perro por VHF.

También repetirá el mensaje entre la aplicación y el otro usuario mediante baliza. Sólo repetirá mensajes en su grupo.

4.OTA

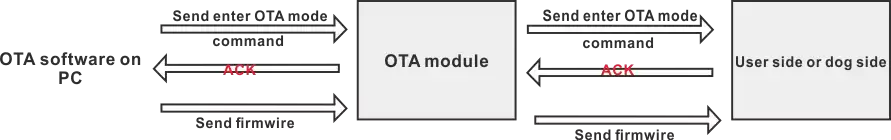

El usuario puede enviar un comando OTA al lado del usuario o al lado del perro para actualizar el firmware a través de VHF.

Descripción General

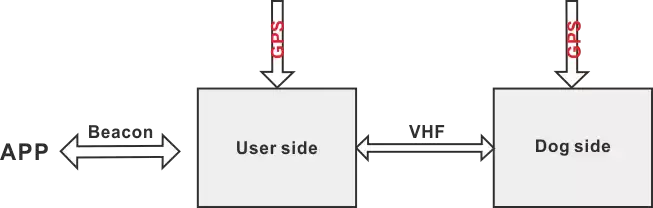

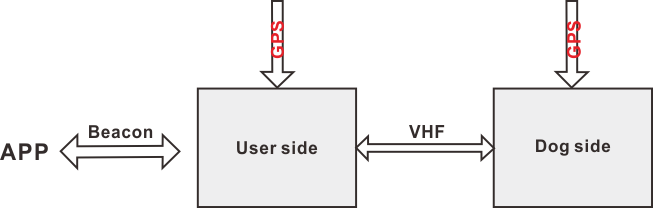

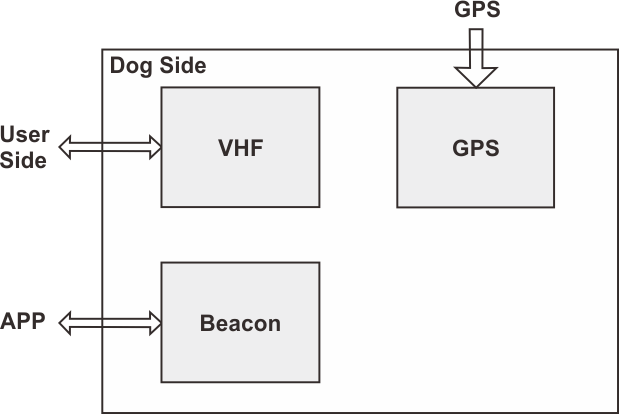

El sistema incluye 2 partes, el lado del usuario y el lado del perro. El lado del perro envía datos de GPS al lado del usuario a través de VHF. El lado del usuario calcula la distancia y la dirección entre el lado del perro y él mismo. El resultado se mostrará en la pantalla del lado del usuario y se enviará a la aplicación mediante baliza.

Hardware

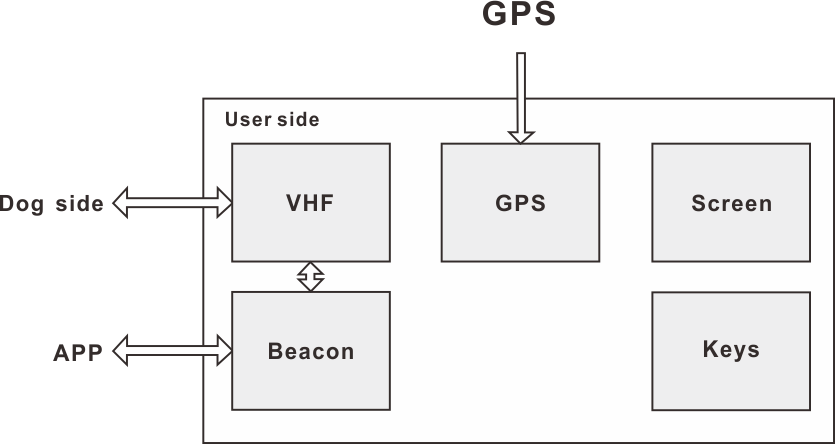

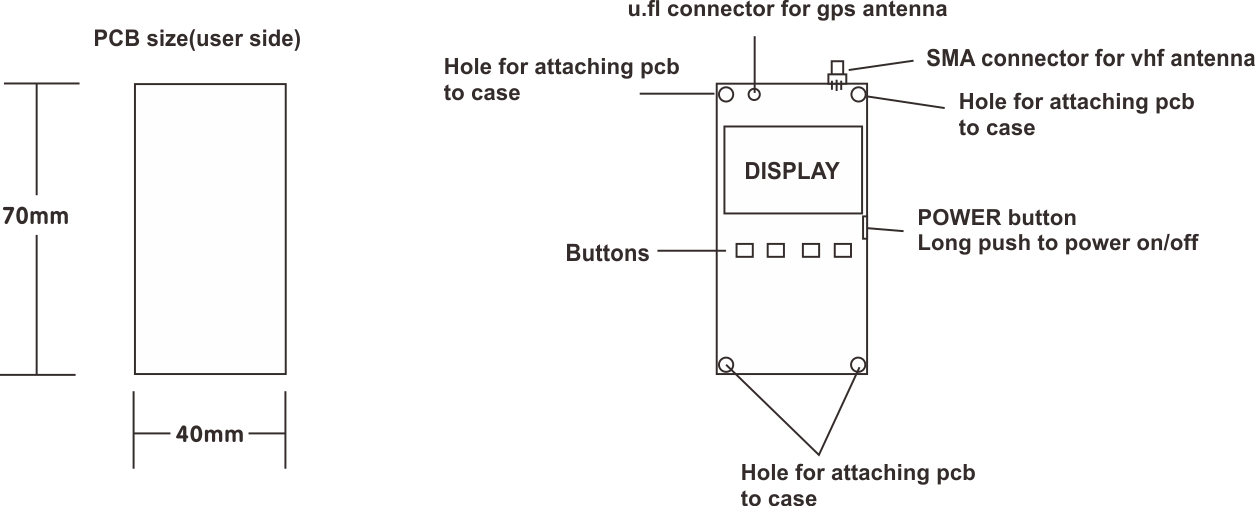

Lado del usuario (tamaño de PCB 70 mm * 40 mm)

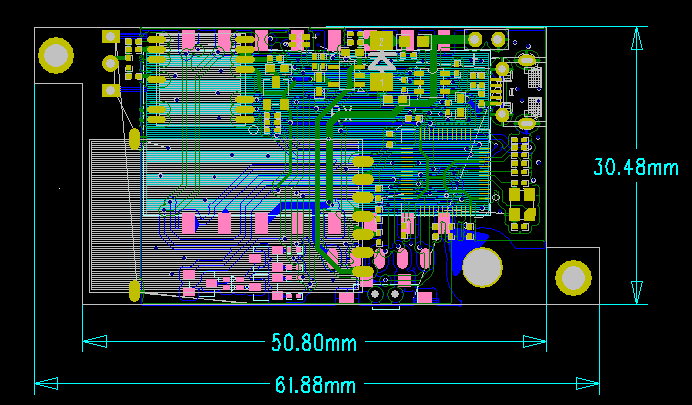

Lado del perro (tamaño de PCB 30 mm * 50 mm)
