SA628F39 es un módulo de comunicación de voz y datos inalámbricos y de voz de alta potencia altamente integrado de 8W , diseñado para una comunicación de larga distancia eficiente y estable. Cuenta con un microcontrolador de alta velocidad incorporado, un chip de RF de alto rendimiento, un amplificador de potencia, protección estática ESD y chip de vigilancia de hardware. Con múltiples funciones de seguridad, incluida la protección de polaridad inversa, la protección contra sobrecorriente y sobrevoltaje, y salvaguardas anti-crash, garantiza la confiabilidad en varios entornos complejos.

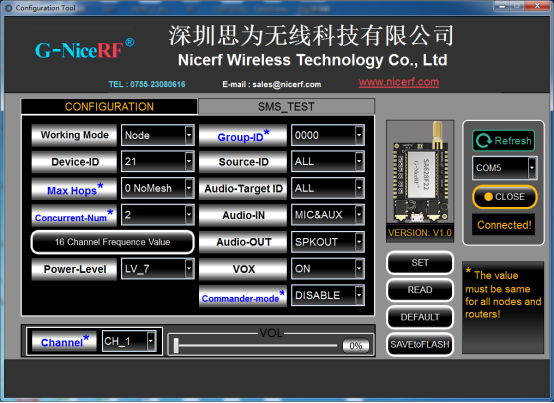

Los usuarios pueden conectarse fácilmente a una interfaz de PC a través de un puerto serie USB para leer y configurar los parámetros internos del módulo mientras controlan completamente sus funciones de transmisión y recepción. El módulo admite la transmisión y la recepción de datos a través del puerto serie, que ofrece transmisión de datos inalámbricos Full-Duplex con capacidades de retransmisión, lo que lo hace adecuado para varios escenarios de comunicación.

SA628F39 adopta la tecnología de espectro de propagación de banda ancha, que ofrece características como bajo consumo de energía, largo alcance y ajuste de frecuencia flexible, asegurando un rendimiento estable en varios entornos. El módulo admite la transmisión y la recepción concurrentes multicanal, así como la tecnología de redes de malla, mejorando significativamente la escalabilidad de la red y la cobertura de comunicación.

SA628F39 está diseñado con disipación de calor eficiente y una base conductora térmica para garantizar la estabilidad y la confiabilidad durante la operación de alta potencia.

Además, el SA628F39 admite actualizaciones del aire (OTA) y actualizaciones de puertos serie, lo que permite la expansión y el mantenimiento de la funcionalidad conveniente. Se fabrica y se prueba con procesos sin plomo, que se adhiere a ROHS y alcanza los estándares ambientales.

Características del módulo

Banda de frecuencia UHF 400-480MHz

Interfaz USB

Función de cancelación de eco

Protección de ESD y perro guardián

Línea en + entrada de micrófono

Línea Out + SPK Dual Salida

Red de malla, recepción concurrente

Actualización de OTA y serie

Ajuste de VOC de 5 niveles

COMUNICACIÓN DE DATOS/VOZ FULL-DUPLEX de 8 canales

Diseño profesional de disipación de calor, enfriamiento general del sistema

Distancia de transmisión de 8 km en el área abierta

SA628F39 Full-Dup Lex Audio Module Artículo eléctrico S

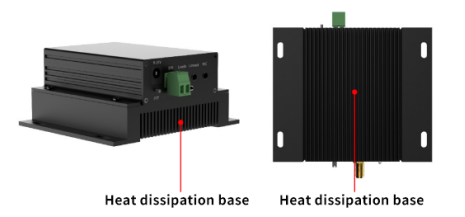

Disipación de calor del módulo

En el diseño del módulo de alta potencia, la disipación de calor es un factor crítico para garantizar un funcionamiento estable y extender la vida útil del dispositivo. El módulo SA628F39 presenta una estructura eficiente de disipación de calor con una distribución de calor interna optimizada. Junto con un diseño de base de conductividad térmica alta, transfiere rápidamente el calor generado dentro del módulo a dispositivos de enfriamiento externos, mejorando efectivamente la eficiencia de la disipación de calor y garantizando la estabilidad y confiabilidad del módulo durante la operación continua de alta potencia.

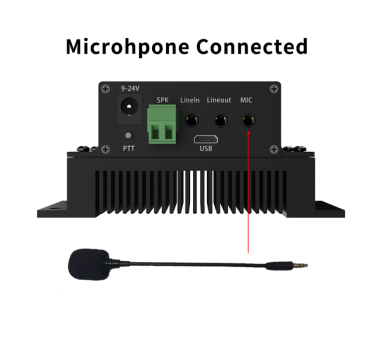

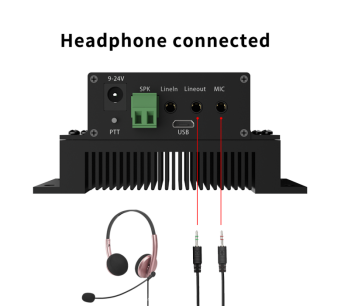

Aplicaciones típicas

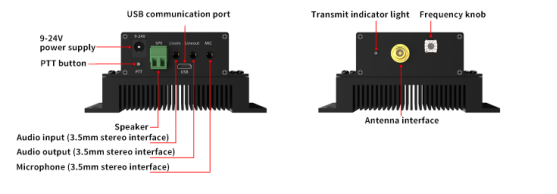

Módulo l abeling

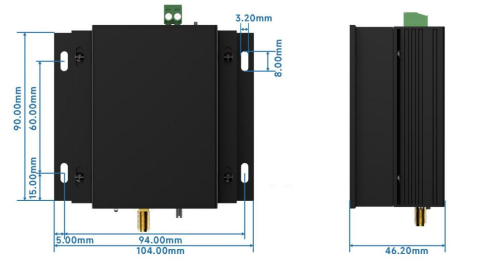

Dimensión del mecanismo (Unidad: MM)

Antena r Equirements

El módulo tiene alta potencia, y el uso de una antena estándar puede no tener un rendimiento óptimo. NICERF recomienda las siguientes dos antenas

BLG-UHF40

SW-UHF390

Aplicaciones

Comunicación de emergencia de fuego

Metro, comunicación de túnel

Sistema de intercomunicador de equitación

Sistema de construcción y seguridad residencial

Walkie dúplex completo de alta calidad

Sistema de intercomunicador de seguridad para escenarios especiales

Asignación de trabajo especial walkie talkie
