El módulo LoRa1121F33-1G9 está integrado en el chip LR1121 de SEMTECH, un transceptor LoRa de largo alcance y potencia ultrabaja que admite comunicación de banda S conectada por satélite y Sub-GHz. El LoRa1121F33-1G9 admite LoRa, modulación (G)FSK, protocolo Sigfox y LR-FHSS. Es compatible con el protocolo de comunicación LoRaWAN y puede funcionar como un nodo LoRaWAN. Además, ofrece opciones de configuración flexibles para cumplir con los requisitos de diversas aplicaciones y protocolos propietarios.

Características del módulo LoRa LoRa1121F33-1G9

• Bandas sub-GHz: 433/470MHz 2W

• Bandas Sub-GHz: 868/915MHz 1W (Personalizable: 150~960 MHz)


• Banda S: 1900 MHz ~ 2000 MHz 0,8 W


• Sensibilidad de banda S: hasta -132 dBm @ BW=125 KHz, SF=12

• Sensibilidad de recepción sub-GHz: hasta-144 dBm @ BW=62,5 KHz, SF=12

• Protección electrostática (ESD)

• Soporta LR-FHSS

• Soporta protocolo LoRaWAN y Sigfox

• Admite cifrado y descifrado AES-128

• La transmisión sub-GHz supera los 10 km en áreas abiertas

• Corriente de reposo < 15 µA

• Recibir corriente < 9mA

• Tamaño pequeño, diseño de agujero para sello.

Aplicaciones del módulo LoRa LoRa1121F33-1G9

• Drones


• Riego remoto

• Hogar inteligente/Agricultura inteligente

• Fabricación industrial

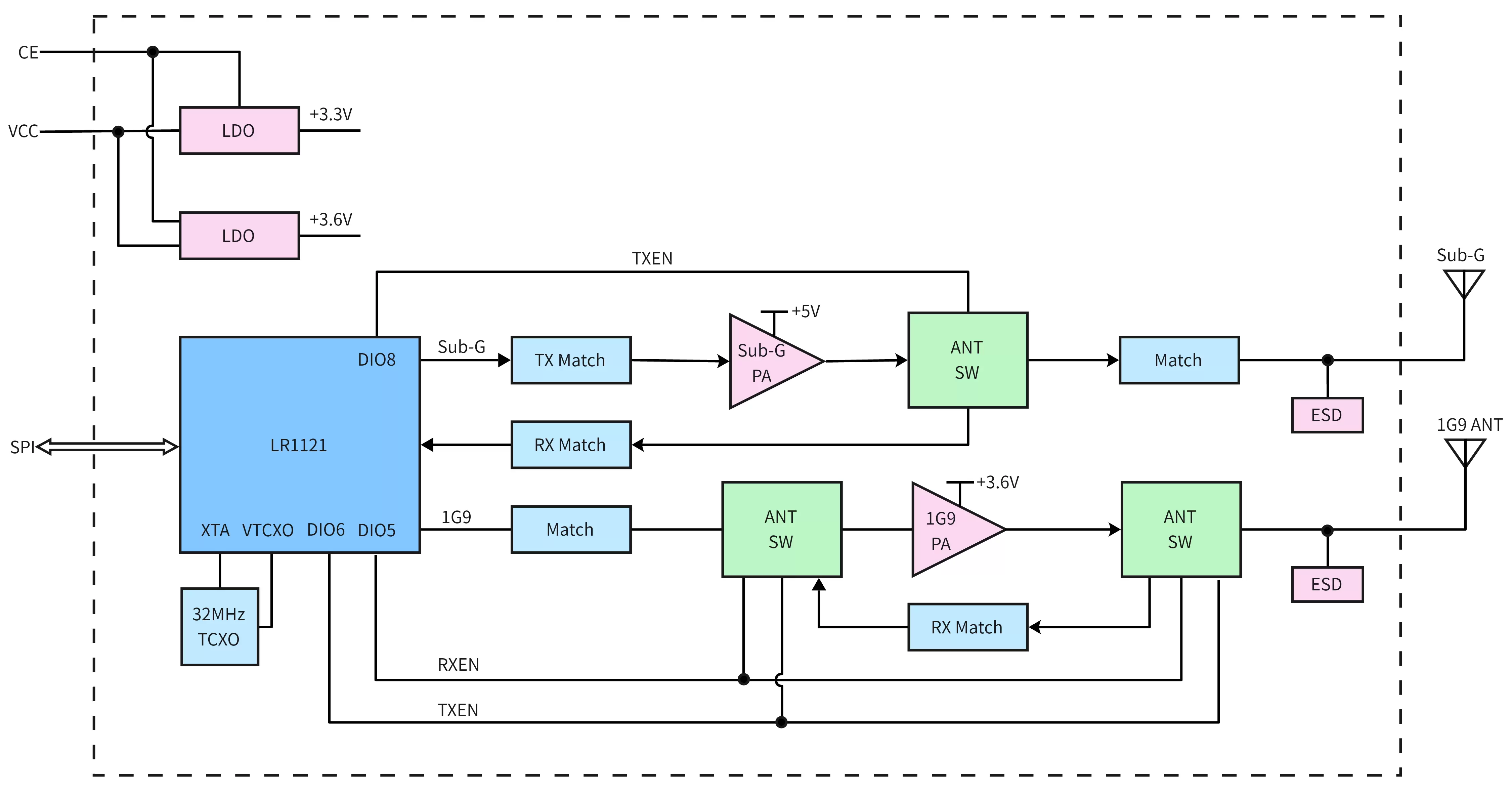

 Diagrama de bloques

Características eléctricas

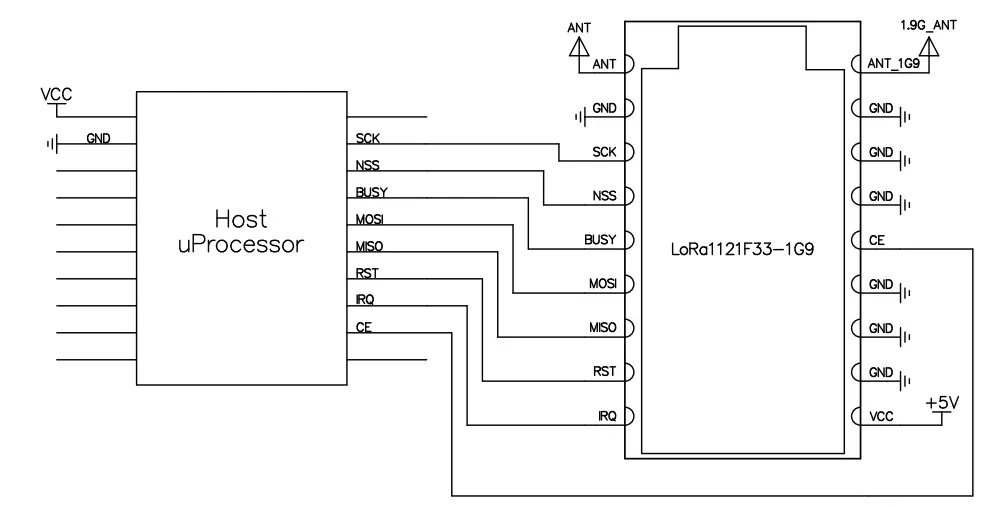

Circuito esquemático típico

 Especificaciones técnicas

1)  Tabla de comparación de niveles de potencia (433 MHz y 1,9 GHz)

2)  Tabla comparativa de voltaje y potencia

Dimensión del mecanismo (Unidad: mm)

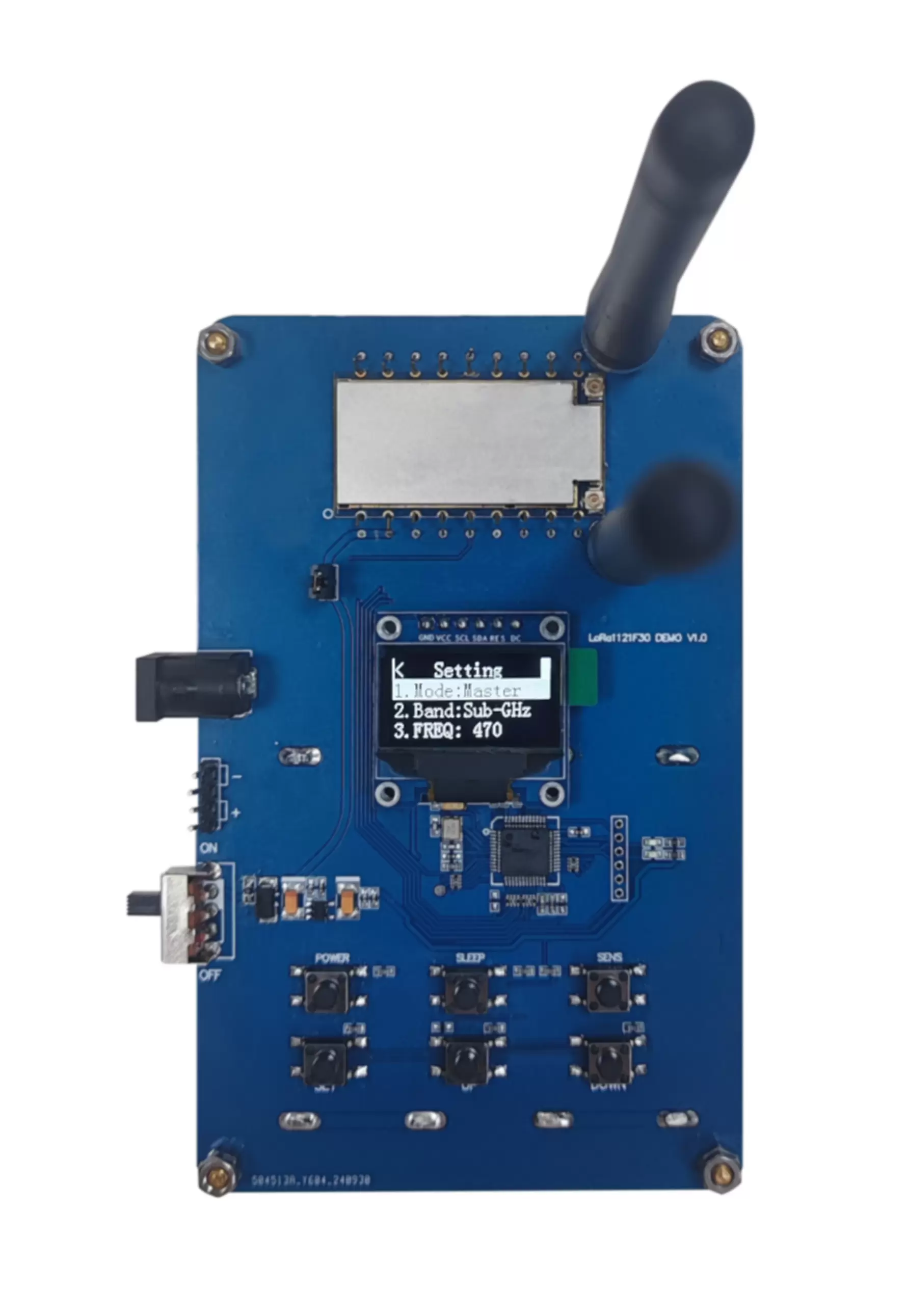

Apéndice 1: Tablero de demostración de funciones

1 ）Descripción de la función

La placa DEMO del módulo inalámbrico de alta potencia LoRa1121F33-1G9 implementa principalmente las siguientes funciones: comunicación entre módulos, potencia de transmisión del módulo de medición, medición de la sensibilidad de recepción y medición de la corriente de reposo.

2 ）Funciones clave

El tablero de demostración tiene tres botones: CONFIGURAR, ARRIBA y ABAJO. Sus funciones son las siguientes:

Método de operación:

Asegúrese de que el suministro de energía sea normal y luego cambie el interruptor de encendido para encender la alimentación. La pantalla de la placa DEMO mostrará la interfaz de función actual. Presione brevemente la tecla SET para ingresar al modo de configuración. Para seleccionar una opción, presione brevemente la tecla SET; para regresar, mantenga presionada la tecla SET. Utilice las teclas ARRIBA y ABAJO para seleccionar el parámetro que desea ajustar. Finalmente, presione brevemente la tecla SET para completar la modificación.

1) Descripción de la interfaz de configuración

n Modo: Función

Banda n : Banda de frecuencia

nFREQ : Frecuencia

n SF: Factor de dispersión

n BW: ancho de banda

n POTENCIA: Potencia

n CR: Rata codificadora
