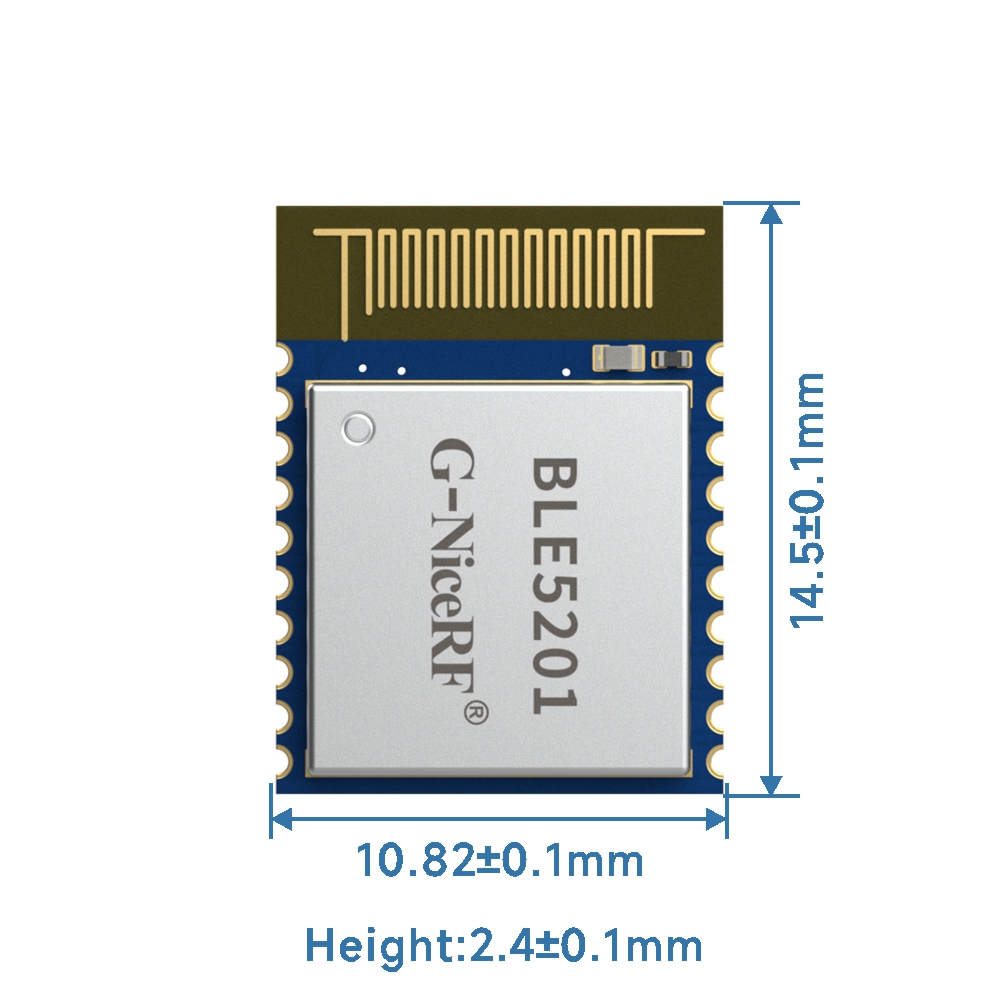

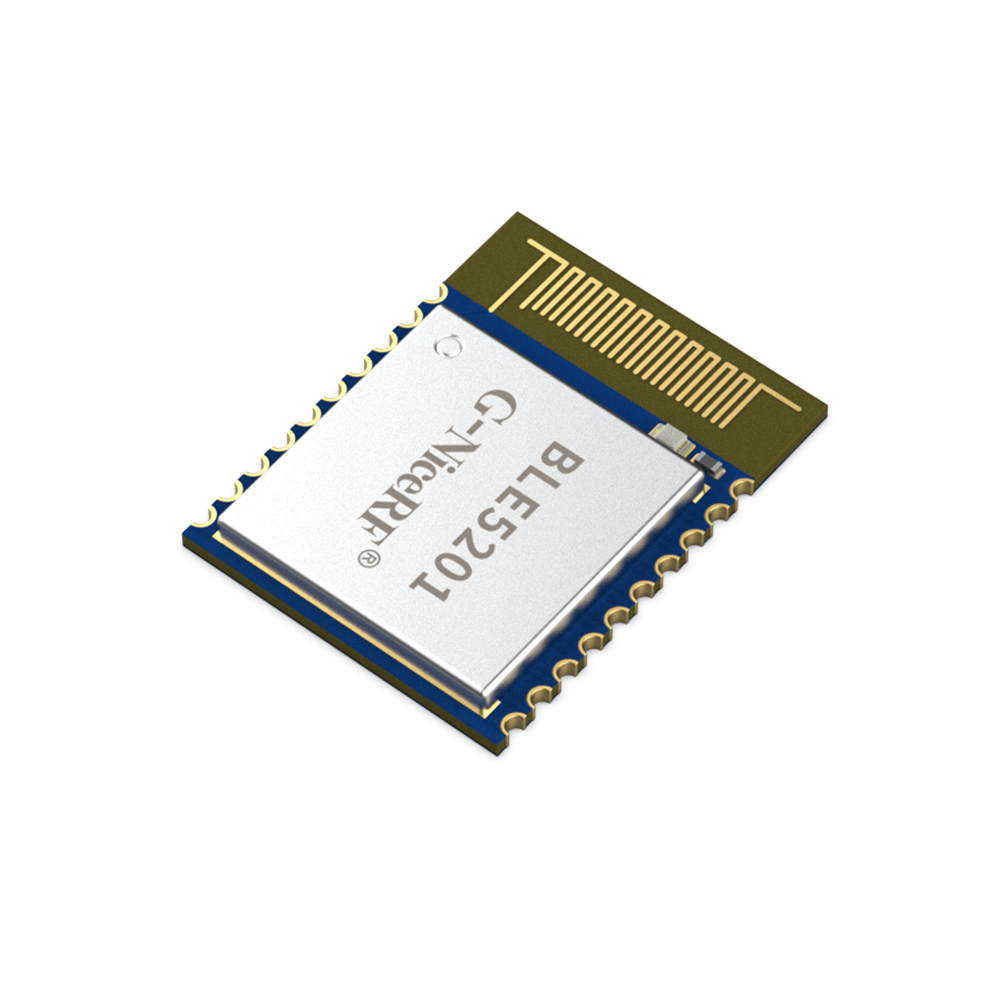

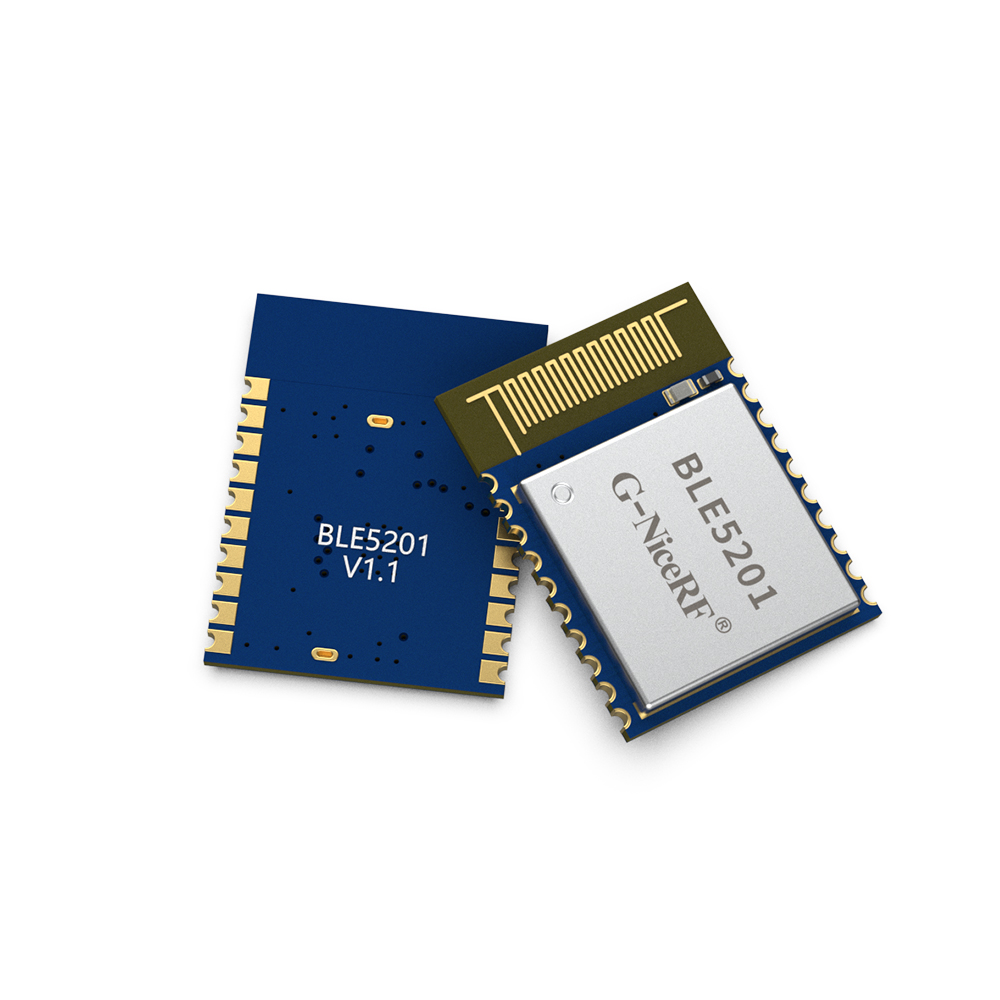

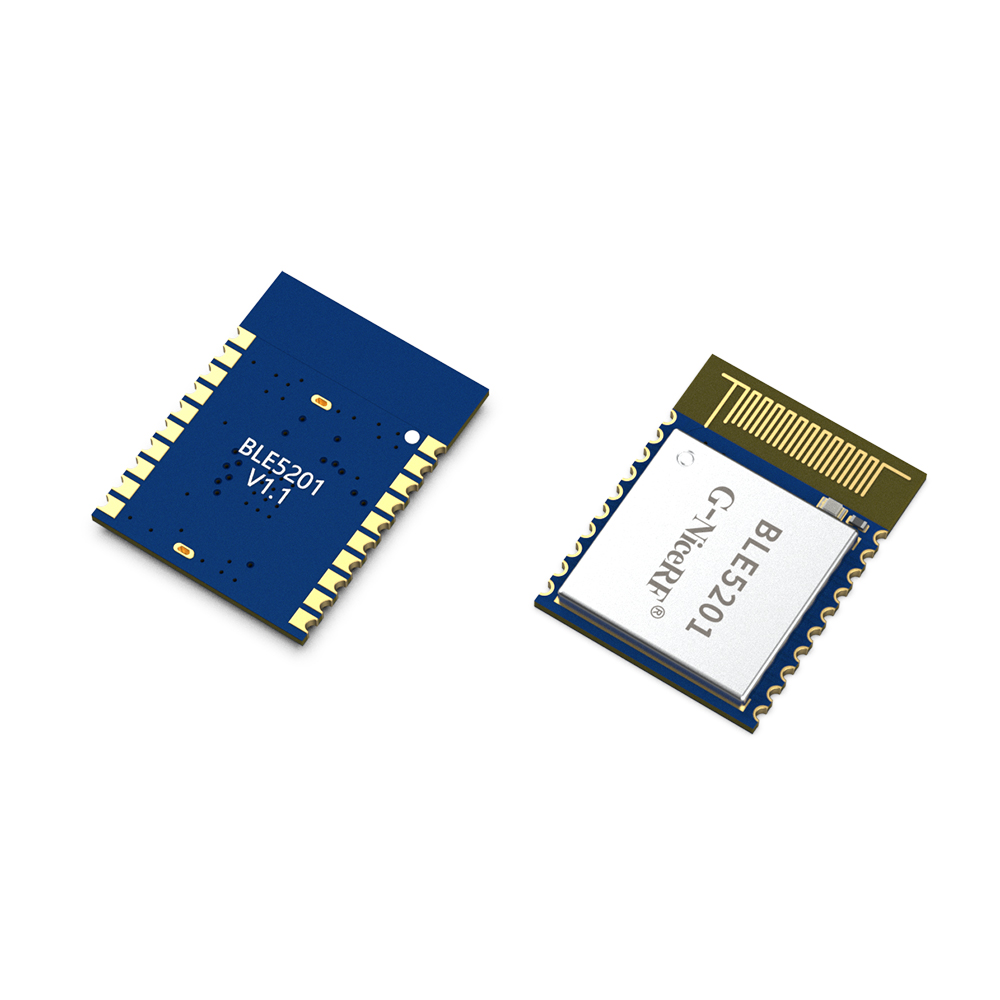

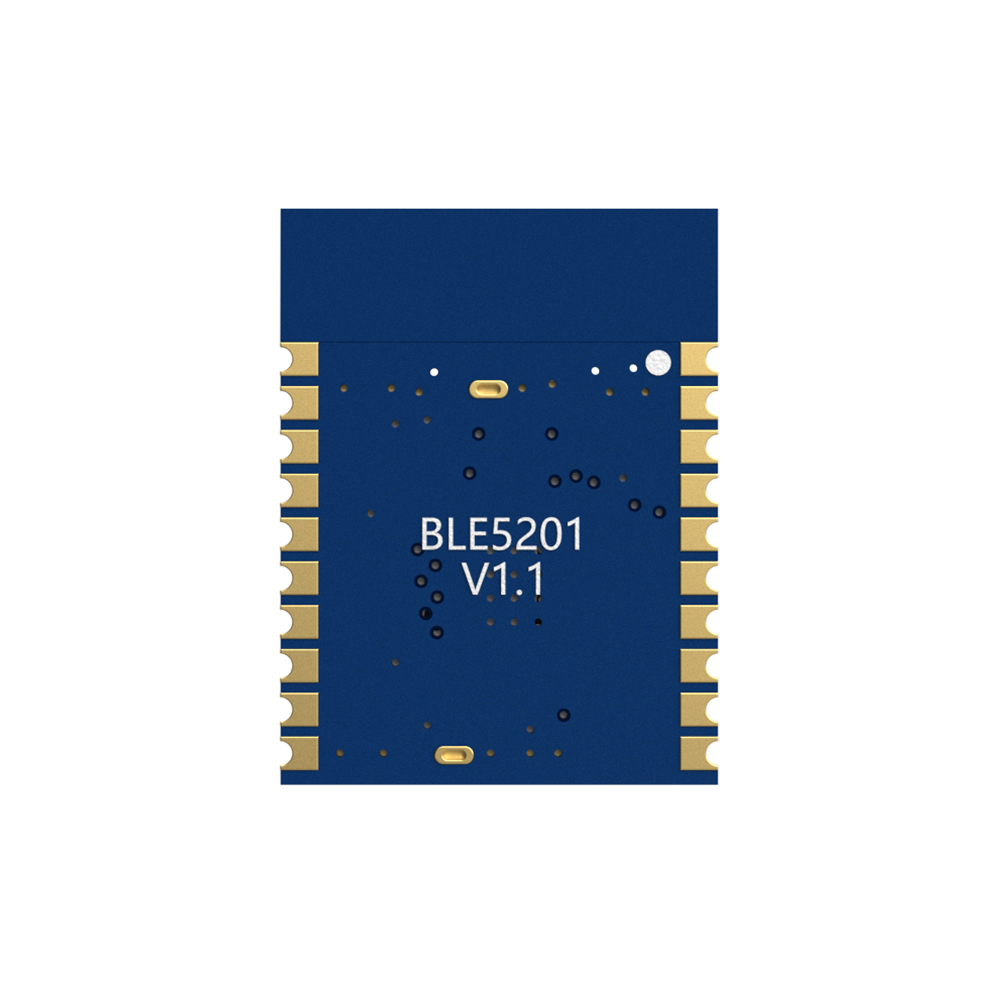

BLE5201: Chip central BLE 5.2 de Silabs

El módulo BLE BLE5201 de la compañía utiliza el protocolo BLE 5.2 y el chip SOC EFR32BG22C224 de Silicon Labs. Se caracteriza por su bajo consumo de energía, tamaño compacto, larga distancia de transmisión y alta capacidad antiinterferente.
El BLE5201 tiene una corriente de transmisión y recepción ultrabaja (3,6 mA cuando la potencia de transmisión es de 0 dBm; en recepción, 2,6 mA) y un núcleo M33 de alto rendimiento y bajo consumo, que puede prolongar la vida útil de las pilas de botón hasta diez años. Sus aplicaciones incluyen nodos Bluetooth Mesh de bajo consumo, cerraduras inteligentes, equipos de salud y fitness. Las funciones de ángulo de llegada (AoA) y ángulo de salida (AoD) Bluetooth del SOC y su precisión de posicionamiento de 1 metro también beneficiarán a aplicaciones como etiquetas de seguimiento de activos, balizas y navegación en interiores. El SOC EFR32BG22C224 proporciona capacidad de muestreo IQ, ideal para aplicaciones de radiogoniometría, y admite PHY codificado Bluetooth de baja energía de 125 KB y 500 KB, lo que puede aumentar la sensibilidad de recepción a -106 dBm. Es compatible con aplicaciones que requieren radiogoniometría o nodos Bluetooth Mesh de bajo consumo.
El módulo BLE5201 utiliza estrictamente tecnología sin plomo para la producción y las pruebas, y cumple con los estándares RoHS y Reach.

Contáctenos

DESCARGAR

Parámetro		Actuación			Observación
Parámetro		Mín.	Típico.	Máx.	Observación
Voltaje de funcionamiento (V)		1.8	3.3	4.3	>= 3,3 V de potencia de salida garantizada
Nivel de comunicación (V)			3.3
Temperatura de funcionamiento (℃)		-40		85	Diseño industrial
Frecuencia de trabajo (MHz)		2400		2483.5
Potencia de transmisión (dBm)		0		6
Sensibilidad de recepción (dBm)			-94.6
Consumo de energía	Corriente de emisión (mA)		7.5
	Corriente de recepción (mA)		8.5
	Corriente de sueño (uA)		< 5		Cuando no hay conexión
Corriente de estado inactivo (mA)			6.58		Estado inactivo: se refiere a que no hay conexión ni transmisión/escaneo del módulo.

Tipo	Bluetooth

Características del módulo BLE BLE5201

Desarrollado en base al protocolo Bluetooth BLE5.2
Admite un solo esclavo y un maestro con varios esclavos, puede conectar varios esclavos al mismo tiempo, hasta 8 conexiones
Admite 2 modos de trabajo de configuración y transmisión transparente.
Admite actualización por aire (OTA DFU)
Admite suspensión con bajo consumo de energía
Admite transmisión, escaneo y conexión automáticos.
Admite conexión manual y conexión automática 2 métodos de conexión
La MTU máxima es de 247 bytes
Admite UUID personalizados de 16 bits, incluidos un UUID de servicio y dos UUID característicos
Distancia máxima de transmisión 150 m (6 dBm, PHY codificado)
Admite encuadernación automática
Admite configuración de parámetros de múltiples puertos serie

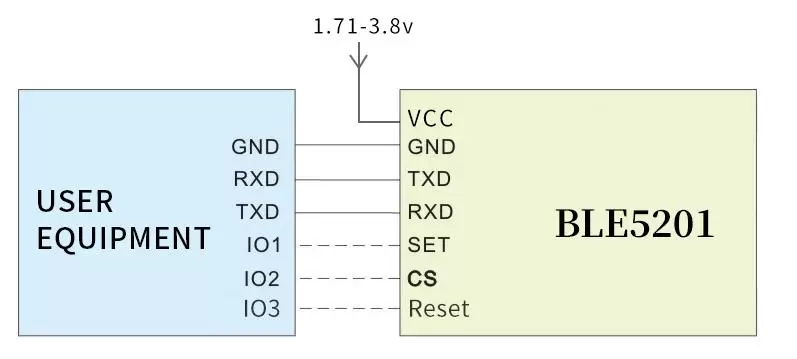

Circuito de aplicación del chip BLE 5.2 core BLE5201

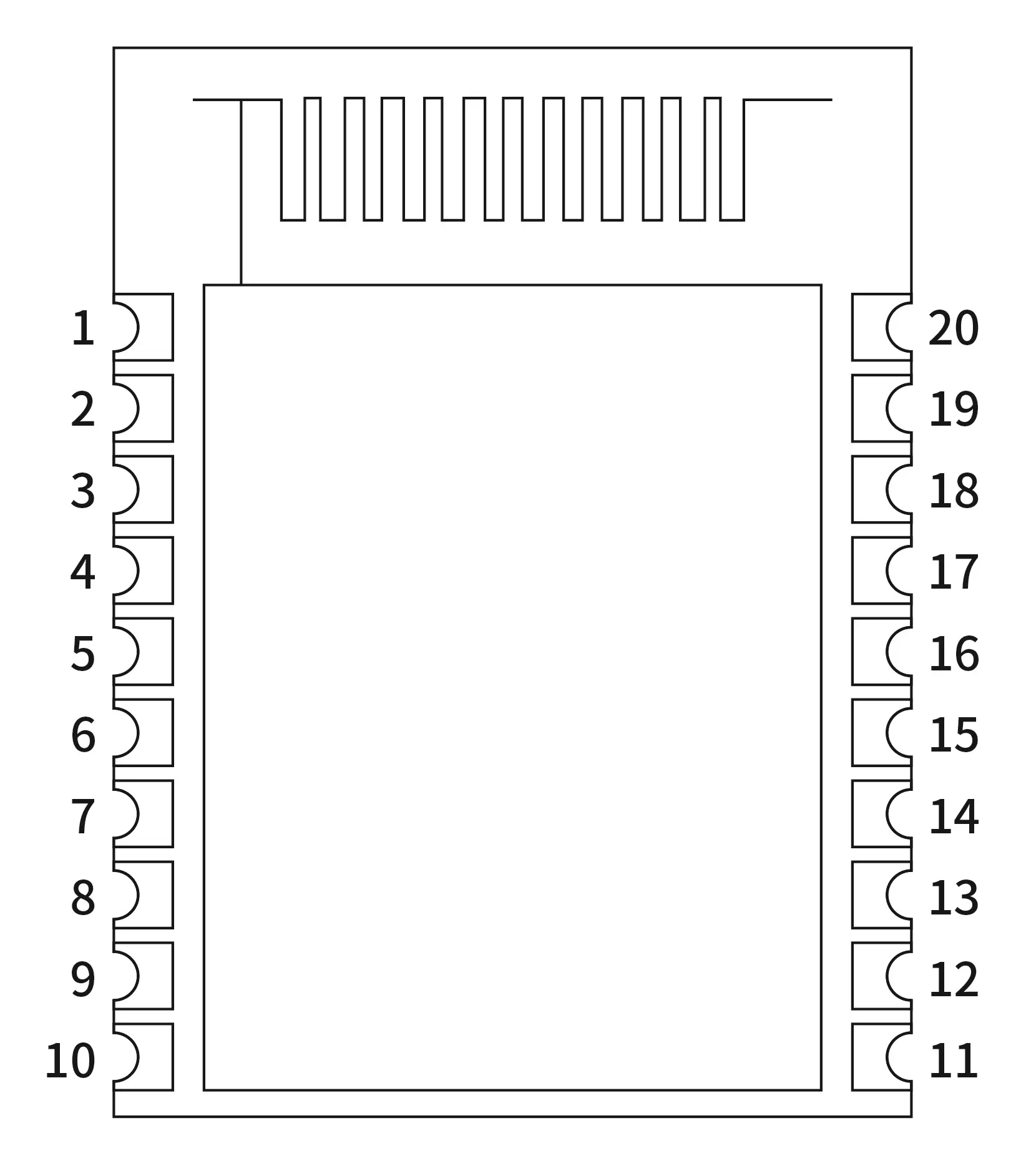

Definición de pines del chip BLE 5.2 core BLE5201

Pin N.º	Nombre del pin	Dirección del pin	Función de pin	Descripción
1	Tierra	Ingresar	Tierra de energía
2	PA00	Ingresar	Desconectar el pasador	Activar por defecto. Nivel bajo: desconectar todas las conexiones Bluetooth y detener la transmisión/escaneo; nivel alto: reanudar la transmisión/escaneo.
3	PA01		SWCLK
4	PA02		SWDIO
5	PA03	Ingresar	Pin de despertador CS	Dominadas predeterminadas: trabajo de bajo nivel, sueño de alto nivel
6	PA04	Ingresar	Selección de módulo SET	Activar por defecto. Nivel alto: modo de transmisión transparente; nivel bajo: modo de configuración.
7	PA05		TXD	Pin de envío de datos en serie del módulo
8	PA06		RXD	Pin de recepción de datos del puerto serie del módulo
9	Tierra		Tierra de energía
10	VCC		Poder positivo
11	PC00		Entrada/Salida de GP
12	PC01		Entrada/Salida de GP
13	PC02		Entrada/Salida de GP
14	PC03		Entrada/Salida de GP
15	PC04		Entrada/Salida de GP
16	PC05		Entrada/Salida de GP
17	PB02	Producción	Estado de sueño	Modo de activación: nivel alto; modo de bajo consumo de energía: nivel bajo
18	PB01	Producción	Estado del modo	Modo de transmisión transparente: nivel bajo; modo de configuración: nivel alto
19	REINICIAR	Producción	Reiniciar	Resistencia pull-up incorporada, activa baja
20	PB00	Producción	Estado de la conexión	Con conexión: nivel alto; sin conexión: nivel bajo

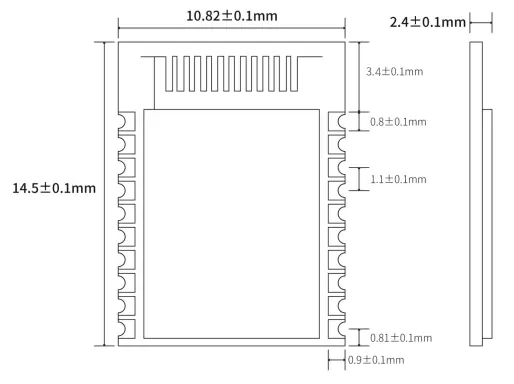

Dimensiones mecánicas del chip BLE 5.2 core BLE5201
