Beacon128: Módulo de baliza integrado de tamaño pequeño de 2,4 GHz

Beacon128 es un módulo de baliza Bluetooth 1 de bajo consumo, bajo voltaje y totalmente integrado. Cuenta con una capa física de bajo consumo, una capa de enlace con un motor de seguridad integrado, una interfaz host/controlador (HCI) y una potente gestión de energía que permite el funcionamiento utilizando baterías de 3 V de manera eficiente.
1. El módulo Beacon adopta el protocolo Ble, que puede comunicarse con el módulo BLE y el teléfono móvil inteligente.
2. Más lejos que la distancia BLE.
3. La comunicación de difusión puede ser de punto a punto, de muchos a muchos, y no hay límite en la cantidad.
4. Interfaz SPI, sin MCU a bordo, soporte técnico de software y hardware, precio bajo.

Contáctenos

DESCARGAR

Parámetros	Mín.	Típico.	Máx.	Unidad	Condición
Condiciones de trabajo
Rango de voltaje	2.3	3.3	3.6	V
Temperatura de funcionamiento	-40	25	85	°C
Consumo actual
Corriente Rx		12		mamá	@3,3 V
Corriente de transmisión		12.9		mamá	@3,3 V
Corriente de sueño		20		uA
Parámetros de RF
Rango de frecuencia	2.4		2.484	GHz
Potencia de transmisión	-18		+ 4	dBm	@2,4 V
tasa de RF		1 millón		puntos básicos

Función especial	Faro

Características del módulo Beacon Beacon128

Batería de 3 V
Basado en un cuarzo de 26 MHz ampliamente difundido y de bajo costo
Velocidad de datos en el aire de 1 Mbps
Nivel de salida de RF programable de -18 dBm a +3 dBm para optimizar el consumo de corriente para una amplia gama de aplicaciones
La función de detector de nivel de voltaje de suministro (SVLD) permite monitorear el estado de carga de la batería

Circuito de aplicación del módulo de baliza integrada de 2,4 GHz Beacon128

Pines del módulo Beacon Beacon128

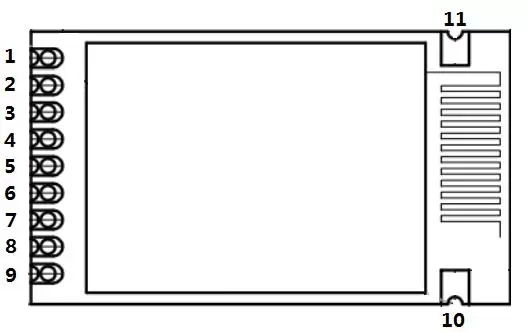

Definición de pines del módulo de baliza integrada de 2,4 GHz Beacon128

Pin N.º	Nombre del pin	Descripción
1	VCC	Conectado a la fuente de alimentación positiva (típicamente 5 V)
2	Tierra	Conectado a tierra
3	TXD	TXD del módulo y conectar a RXD externo
4	RXD	RXD del módulo y conectar a TXD externo
5	COLOCAR	Habilitar modo de configuración (bajo para ingresar al modo de configuración, dejar abierto o conectar nivel alto para salir del modo de configuración) Válido cuando el pin CS está alto o se deja abierto.
6	CS	Módulo en funcionamiento habilitado (nivel bajo para suspensión, la corriente será inferior a 40 uA, nivel alto predeterminado).
7	CAROLINA DEL NORTE
8	Tierra	Conectado a tierra
9	Tierra	Conectado a tierra

Dimensiones mecánicas del módulo de baliza integrada de 2,4 GHz Beacon128

Dimensiones mecánicas del módulo Beacon Beacon128
