RF125: Módulo transmisor y receptor inalámbrico de bajo consumo de energía de 125 KHz con activación por aire
- RF125 es un tipo de módulo transmisor y receptor de activación aérea inalámbrica de 125 KHz lanzado por NiceRF, que se caracteriza por su bajo consumo y largo alcance.
- El módulo RF125-TX, combinado con nuestro módulo RF125-RX, activación aérea inalámbrica de 125K y transmisión de datos, se puede aplicar al control de acceso sin llave PKE, control de acceso al campus, etc.
- Para RF125-TX, la identificación del transmisor, el contenido de los datos de transmisión y el intervalo de tiempo de transmisión se pueden configurar a través del puerto serie.
- El receptor RF125-RX, de bajo consumo y con función de activación inalámbrica, se activa automáticamente en el aire y activa simultáneamente el dispositivo conectado. El puerto serie del receptor emite los datos inalámbricos recibidos. Puede funcionar en modo de emparejamiento o transmisión. Su distancia de comunicación es de 5 a 8 metros, muy superior a la de otros productos similares.
- El RF125-RA es un módulo de activación inalámbrica con todas las funciones que integra el RF125-RX, una antena de 125 KHz, un botón de emparejamiento y una batería de botón. Simplemente inserte la batería y comience a usarlo.
Características eléctricas (@Vcc=3,3 V ANT conectado a una carga de 50 ohmios）
| RF125-TX/RF125-TX2 | |||||
| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Parámetro de temperatura | |||||
| Rango de temperatura | -40 | 25 | 85 | °C | Cuando se trabaja |
| -40 | 25 | 125 | °C | Al almacenar | |
| Parámetro de voltaje | |||||
| Voltaje de funcionamiento | 12 | 30 | V | RF125-TX | |
| 9 | 12 | V | RF125-TX2 | ||
| Parámetro actual | |||||
| Corriente de trabajo | - | <300 | - | mamá | @12 V |
| Parámetros de radiofrecuencia | |||||
| Distancia de comunicación | >5 | metro | Coopere con nuestro receptor | ||
| RF125-RX / RF125-RA | |||||
| Parámetros | Mín. | Típico. | Máx. | Unidad | Condición |
| Parámetro de temperatura | |||||
| Rango de temperatura | -40 | 25 | 85 | °C | Cuando se trabaja |
| -40 | 25 | 125 | °C | Al almacenar | |
| Parámetro de voltaje | |||||
| Voltaje de funcionamiento | 2.5 | 3.3 | 3.6 | V | |
| Parámetro actual | |||||
| Recibir corriente | - | <3 | - | mamá | Cerca del transmisor |
| - | <9 | - | uA | Sin transmisión | |
| Parámetros de radiofrecuencia | |||||
| Sensibilidad de recepción | - | 80 | uvRMS | ||
| Distancia de comunicación | >5 | metro | Coopere con nuestro transmisor | ||
| Tipo | Despertar con bajo consumo |
Características del módulo transmisor y receptor de 125 KHz RF125
- Transmisor RF125-TX entrada de amplio voltaje: 6-30 V
- Entrada de voltaje del transmisor RF125-TX2: 9-12 V
- Rango de temperatura de funcionamiento del transmisor: -40 ~85 ℃
- El transmisor puede enviar datos predeterminados o personalizar el contenido de los datos.
- La identificación del transmisor se puede modificar
- El intervalo de tiempo de transmisión se puede modificar
- Protección contra sobretensión incorporada en el transmisor
- Protección contra sobrecorriente incorporada en el transmisor
- Protección de conexión inversa incorporada en el transmisor
- El receptor despierta el dispositivo conectado
- El receptor admite el modo de emparejamiento y el modo de transmisión.
- Receptor de consumo ultrabajo
- Receptor de tamaño pequeño
- Larga distancia de comunicación (mucho más allá de productos del mismo tipo)
- Alto rendimiento de recepción
- Voltaje de funcionamiento del receptor: 2,5 ~ 3,6 V
- Rango de temperatura de funcionamiento del receptor: -40 ~85 ℃
- Rango de frecuencia portadora del receptor: 15-150 KHz
- Receptor ASK de tres canales y bajo consumo
- Sensibilidad de recepción y activación: 80uVRMS
- El consumo de energía más bajo en el estado de escucha del receptor en modo de bajo consumo de energía: <9uA
- Receptor con funcionamiento independiente de 1/2/3 canales
- Rango de ajuste de sensibilidad programable
- Contador de disparadores falsos
- Admite tiempo de activación RTC
- El receptor admite tres modos de activación: detección de frecuencia/reconocimiento de patrones/reconocimiento de ubicación.
- Modo de activación de Manchester programable de 32 bits
Aplicaciones del módulo transmisor y receptor de 125 KHz RF125
- Tarjeta de acceso al campus
- Control de acceso sin llave PKE
- Sistema de puertas de plataforma BRT
- Recopilación de datos industriales

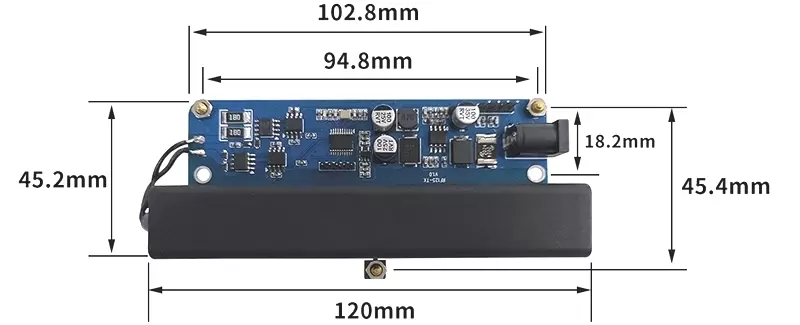

RF125-TX:

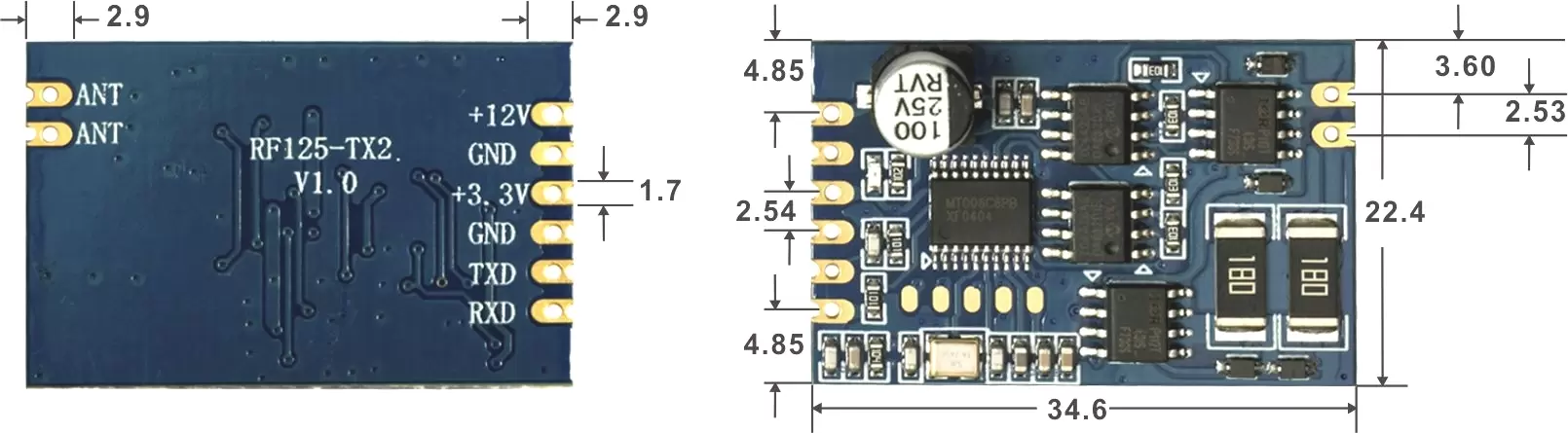

RF125-TX2:
RF125-RX/A:

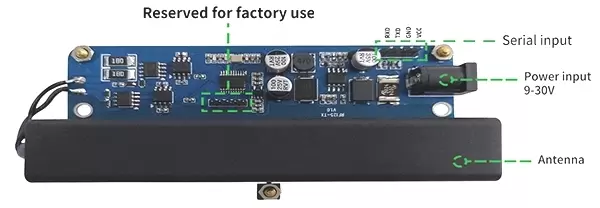

RF125-TX:
| Definición de pin | E/S | Voltaje | Descripción |
| VCC | 12-30 V | Se puede conectar al polo positivo de una fuente de alimentación de 12-30 V. | |
| Tierra | 0 | Conecte el polo negativo de la fuente de alimentación. | |
| TXD | Oh | 0-3,3 V | Puerto de salida en serie |
| RXD | I | 0-3,3 V | Puerto de entrada en serie |

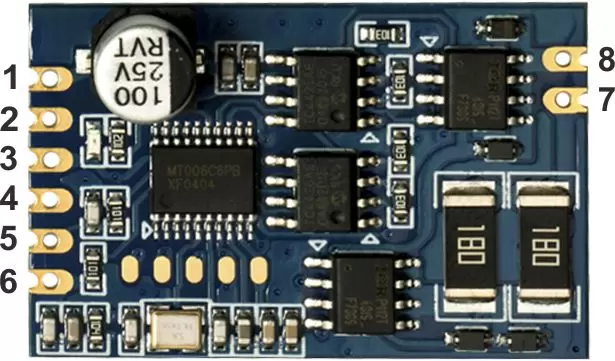

RF125-TX2:
| Definición de pin | E/S | Voltaje | Descripción |
| 1 | VCC | Conectar externamente con CC 9-12 V | |
| 2,4 | Tierra | Conectar externamente con tierra de alimentación | |
| 3 | +3,3 V | Conectado externamente con voltaje de 2,5-3,6 V | |
| 5 | TXD | Oh | Puerto de salida en serie |
| 6 | RXD | I | Puerto de entrada en serie |
| 7,8 | HORMIGA | Oh | Antena transmisora externa de 125K |

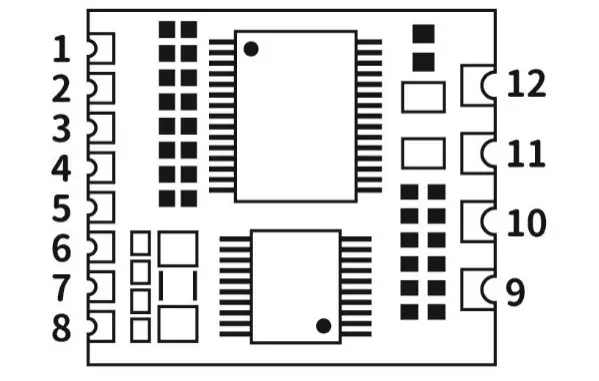

RF125-RX:
| Número PIN | Definición de pin | E/S | Descripción |
| 1 | PAR | I | Botón de emparejamiento de código, tire hacia abajo durante más de 1 segundo para ingresar al modo de emparejamiento de código, generalmente de nivel alto |
| 2 | TXD | Oh | Puerto de salida de datos |
| 3 | RXD | I | Reservado para uso de fábrica |
| 4,8,10 | Tierra | Tierra de energía | |
| 5 | VCC | Se puede conectar externamente con un voltaje positivo de 2,5-3,6 V. | |
| 6 | DESPERTAR | Oh | Después de recibir una señal de 125K, emite un pulso alto. |
| 7 | CONDUJO | Oh | Se puede conectar una luz LED externa, iluminación de alto nivel. |
| 9 | ANT3 | I | Antena de parche externa de 125 K, la inductancia es de 7,2 mH |
| 11 | ANT2 | I | Antena de parche externa de 125 K, la inductancia es de 7,2 mH |
| 12 | ANT1 | I | Antena de parche externa de 125 K, la inductancia es de 7,2 mH |

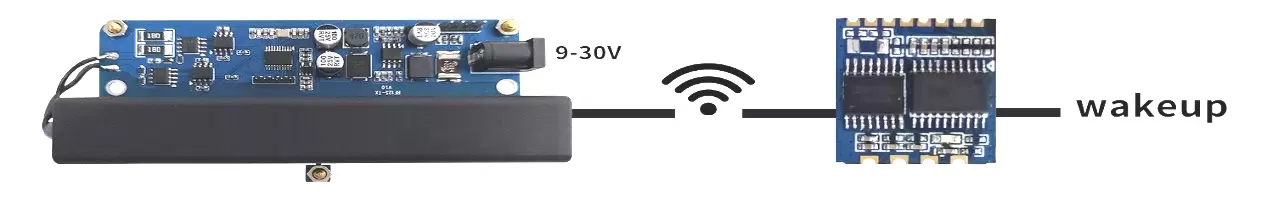

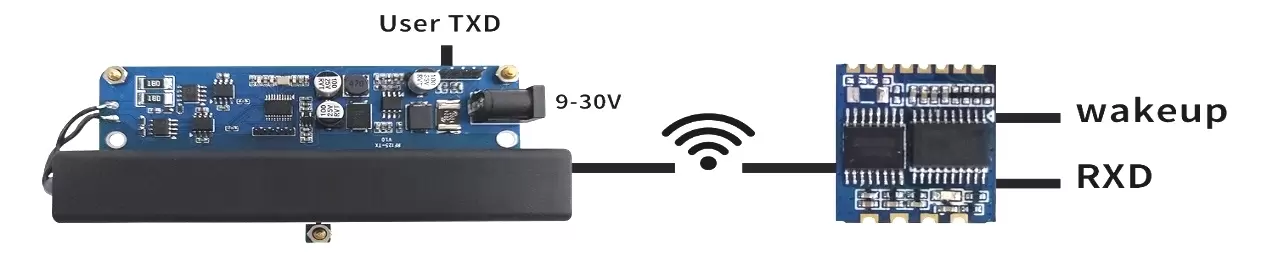

RF125-TX:

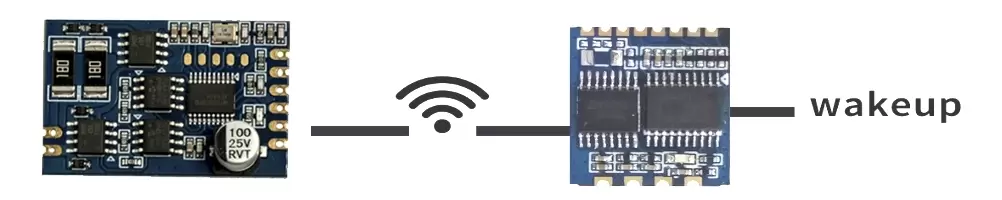

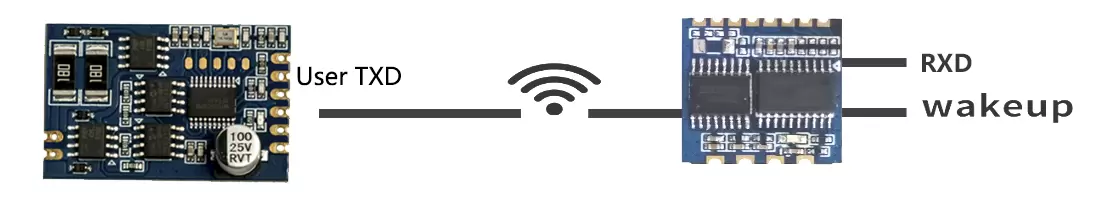

RF125-TX2:

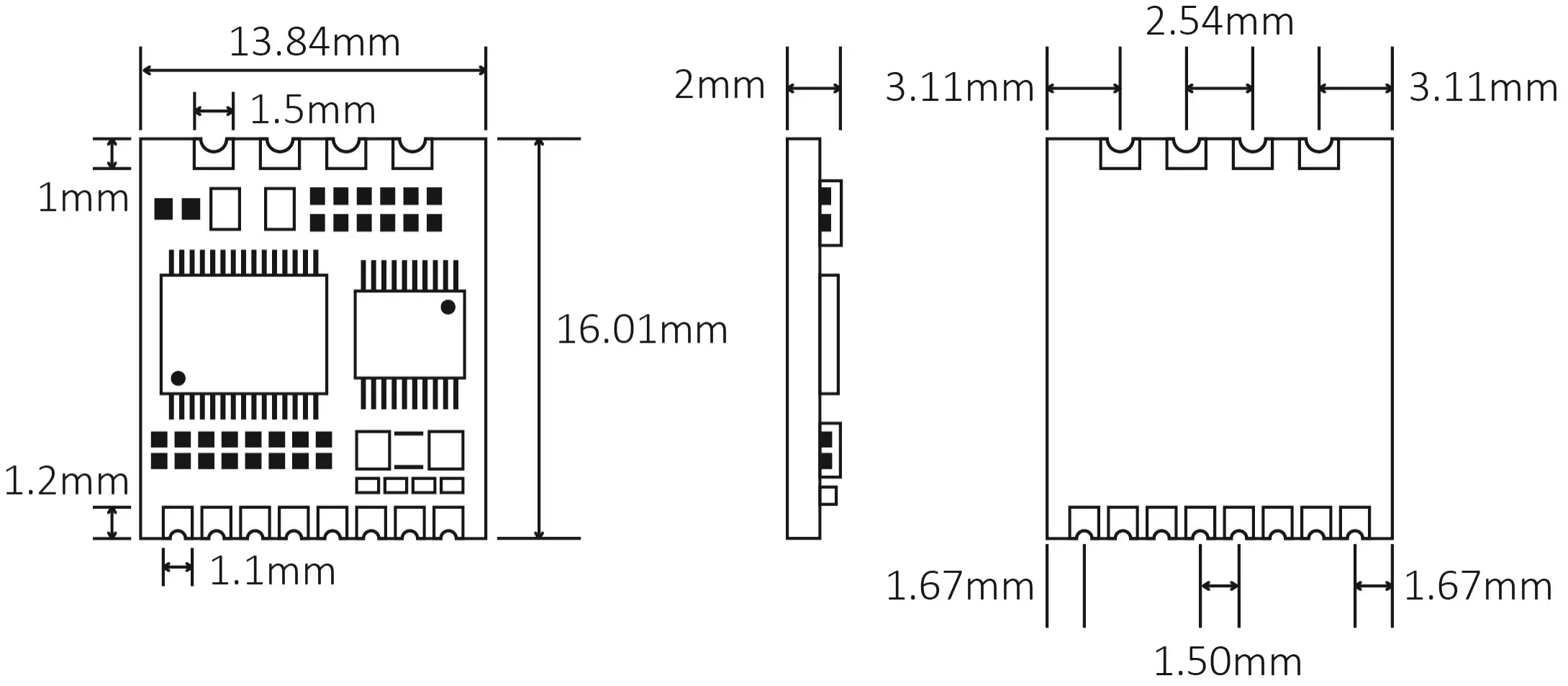

RF125-RX:

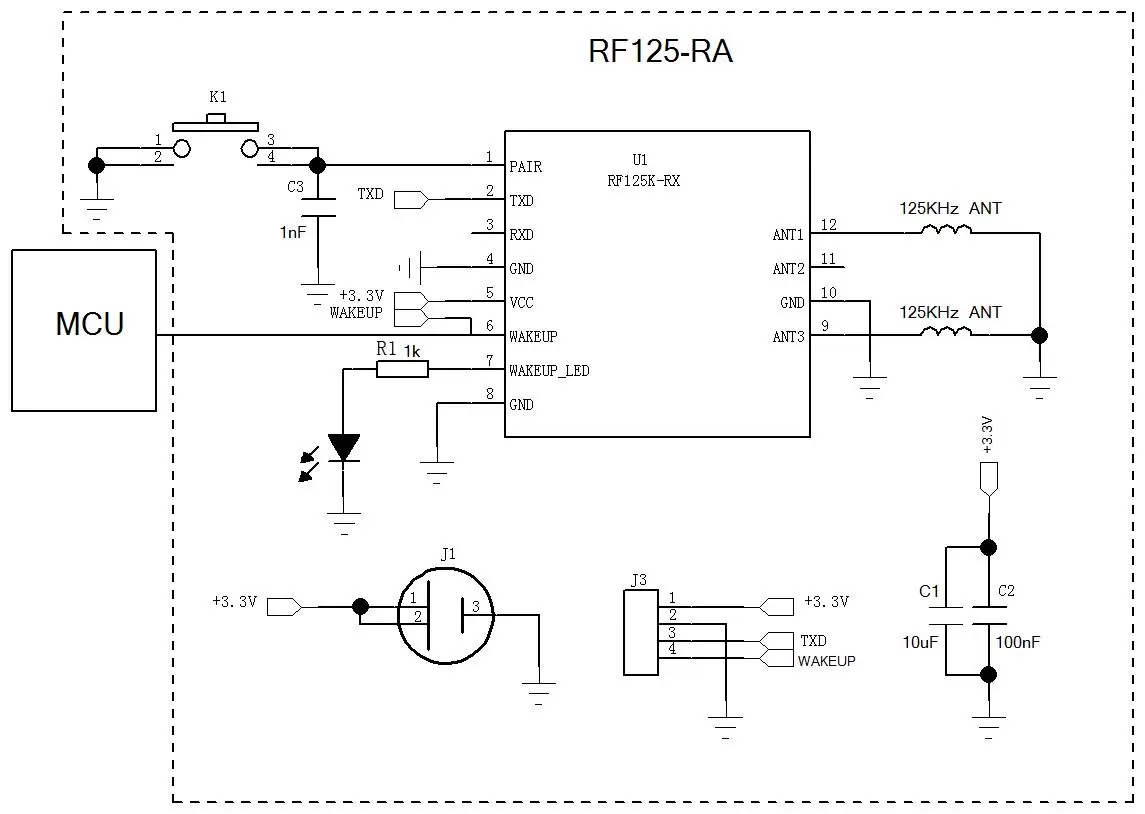

RF125-RA
